挖掘机作业用耐磨铲斗结构设计

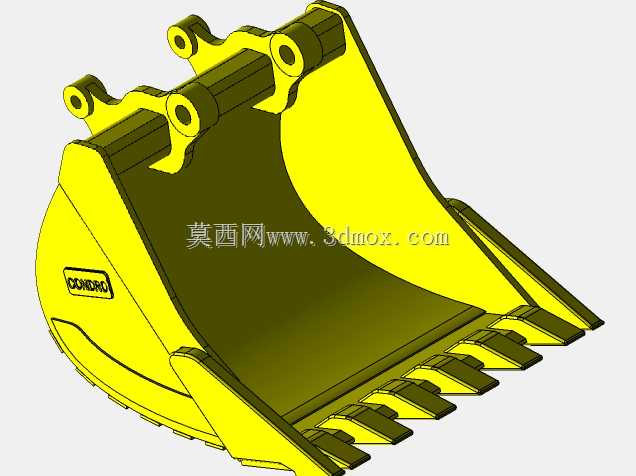

　　作为常年和工程机械三维结构打交道的设计人员，拿到这个铲斗结构的时候，最先关注的是它和动臂连接的耳板位置公差——毕竟铲斗是直接和作业介质接触的终端部件，所有的挖掘力最终都要通过这几个铰接孔传递到斗杆、动臂再到整机液压系统，孔位的同轴度、耳板的焊接坡口设计直接决定了重载工况下的结构寿命。日常在土方剥离、矿山采掘、河道清淤、基建场地平整这些场景里，铲斗的磨损速度远高于其他结构件，所以这个模型在斗唇位置做了分段式斗齿设计，每个斗齿都预留了卡装固定的槽位，不需要整体切割更换斗唇，单齿磨损后可以单独拆卸替换，能大幅降低现场运维的配件成本。

　　从结构布局来看，斗体的弧形曲面是按照物料堆积的自然休止角做的收敛设计，铲掘的时候物料能顺着弧面快速滑入斗腔，不会在斗底形成积料死角，举升卸料的时候也能靠重力快速卸净，减少粘料带来的无效载荷。两侧的侧刃板做了向外延伸的加厚处理，不光能在修坡作业的时候刮平侧壁，还能保护斗体侧板不被硬质石块直接剐蹭，避免侧板过早磨穿漏料。顶部的铰接耳板做了双层加强筋过渡，耳板和斗顶板之间不是直角焊接，而是用了圆弧过渡的贴板补强，能分散挖掘时的应力集中，避免长期重载后耳板根部出现焊缝开裂的问题。

　　斗底的弧形段做了局部加厚的耐磨层设计，对应日常作业中最先接触物料、摩擦最频繁的区域，不需要整体增加斗体板材厚度就能提升耐磨性能，平衡了结构强度和整机自重的关系——毕竟铲斗自重过大的话，会直接压缩挖掘机的有效载荷能力，还会增加动臂油缸的负载损耗。从安装边界来看，几个铰接孔的中心距是按照主流中型挖掘机的斗杆连杆匹配设计的，孔内预留了衬套安装的台阶位，现场安装的时候不需要额外扩孔或者焊接改位，直接替换同吨位机型的原厂铲斗就能适配。

　　斗齿的突出长度也做了合理控制，太长会增加铲掘时的切入阻力，太短又没法有效破开硬质土层或者冻层，这个设计里斗齿的齿尖角度做了优化，切入物料的时候能顺着齿面分力，减少斗齿受到的正面冲击，遇到夹杂石块的土层时，齿尖的弧形过渡能避免硬碰硬的刚性撞击，降低斗齿折断的概率。另外斗体两侧的侧护板延伸到了斗尾位置，和顶部耳板的加强结构连为一体，整个斗体的受力框架是闭合式的，不管是正铲挖掘时的正面阻力，还是侧方修坡时的侧向受力，都能通过整个框架分散传递，不会出现局部受力过大导致的结构变形。在实际作业场景里，这种结构的铲斗既可以适配普通土方作业，更换更耐磨的合金斗齿后也能用于轻度矿山作业，斗腔的容积设计兼顾了满斗率和卸料流畅性，不会因为斗腔过深导致卸料时物料卡滞，也不会因为斗腔过浅降低单次作业的装载效率。
