轴向柱塞泵液压动力元件三维结构设计

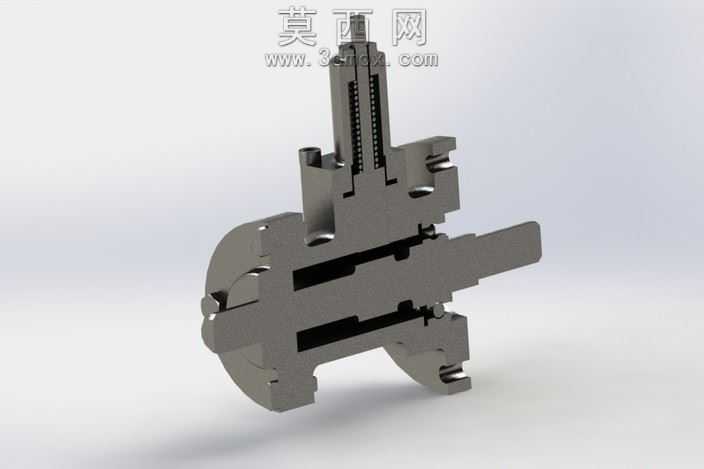

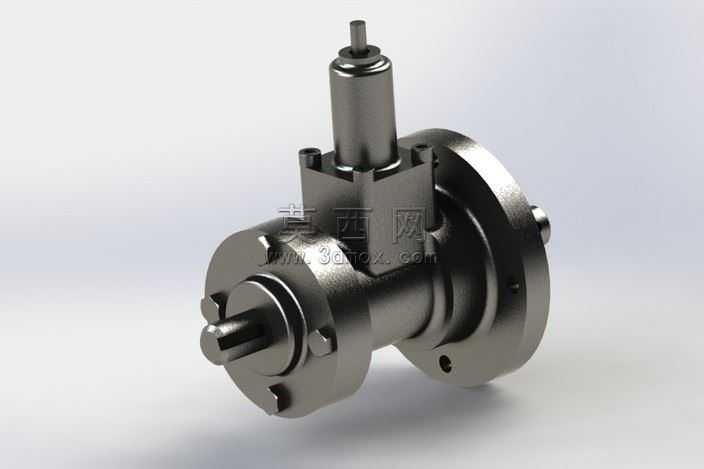

本作品为轴向柱塞泵的三维结构建模成果，建模阶段以实际工业应用的轴向柱塞泵实物为参照，严格遵循液压元件的设计规范完成各部件的尺寸还原与结构搭建。建模过程中首先拆分泵体的核心组成模块，分别完成前端法兰安装座、主轴传动段、柱塞缸体组件、顶部变量调节机构、后端配流端盖的独立建模，各部件的配合公差、安装定位结构均按照液压泵的实际装配逻辑设计，保证虚拟装配后各运动部件无干涉、结构逻辑符合真实产品的运行原理。材质渲染阶段针对不同部件的实际材质属性做了区分设置，泵体主体的金属壳体采用合金钢材质参数，调整金属粗糙度、反光度参数还原铸钢件的哑光金属质感，运动配合面如主轴外圆、柱塞配合面设置更高的光洁度参数，模拟精加工后的金属表面效果，顶部调节杆、紧固螺栓等小部件也单独做了材质区分，让整体模型的视觉层次更清晰，各结构边界一目了然。结构设计上完整还原了轴向柱塞泵的核心传动逻辑，主轴与缸体的连接定位、柱塞在缸体内的往复运动预留空间、变量机构的调节行程结构都做了精准还原，安装法兰的连接孔位、定位止口尺寸也符合通用液压泵的安装标准，既可以作为液压传动相关的教学演示模型，也能为液压系统的选型、配套安装设计提供直观的三维参照。整体建模过程注重结构的严谨性与视觉的写实性平衡，没有添加冗余的装饰结构，所有可见结构均服务于柱塞泵的实际功能表达，让使用者可以通过三维模型快速理解轴向柱塞泵的组成结构与装配关系。
