Piab紧凑型真空发生泵三维设计作品

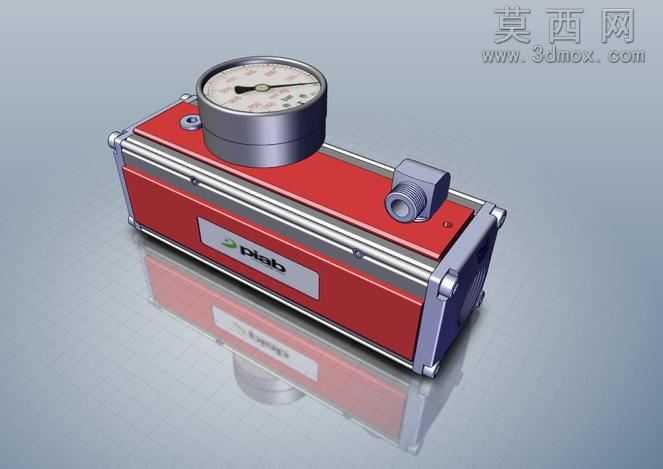

本作品为Piab品牌紧凑型真空发生泵的三维建模设计成果，建模阶段严格参照实物测绘尺寸与官方产品参数完成比例校准，整体采用模块化建模思路拆分各功能组件。首先构建主体矩形基座结构，对基座的铝合金边框做了倒角与圆角细节处理，还原金属型材的拼接结构，基座主体外壳采用哑光红色工程塑料材质，表面做了细微的磨砂纹理处理，还原工业塑料件的真实质感，正面预留品牌标识的凹陷区域，精准还原品牌logo的印刷位置与尺寸比例。顶部的真空压力表为独立建模组件，分别制作金属表壳、玻璃表蒙、刻度表盘与指针四个子部件，表壳做了金属拉丝纹理处理，玻璃表蒙添加轻微的反光与折射属性，表盘刻度清晰还原压力量程标识，指针位置模拟常规待机状态的指向角度。侧方的气路接口模块单独建模，还原外螺纹接口的牙型细节与方形安装座的固定孔位，接口处做了金属哑光质感处理，模拟气动接头的金属材质特性。渲染阶段采用工作室柔光环境，添加底部反光板模拟光滑台面的倒影效果，光线角度调整至45度侧光，既突出各部件的结构轮廓，又避免过度反光掩盖材质细节，整体光影层次分明，金属部件的冷硬质感与塑料外壳的温润质感形成明确区分。结构设计上还原了真空发生器的内部气路逻辑对应的外部壳体布局，各部件的装配间隙严格控制在工业产品的合理公差范围内，安装孔位、接口位置均与实物完全匹配，可直接用于气动系统的装配模拟、产品展示或者教学演示使用，建模过程中对所有特征做了参数化约束，后续可根据不同型号的尺寸参数快速调整生成同系列不同规格的真空泵模型。
