多接口立式连通机械构件结构设计

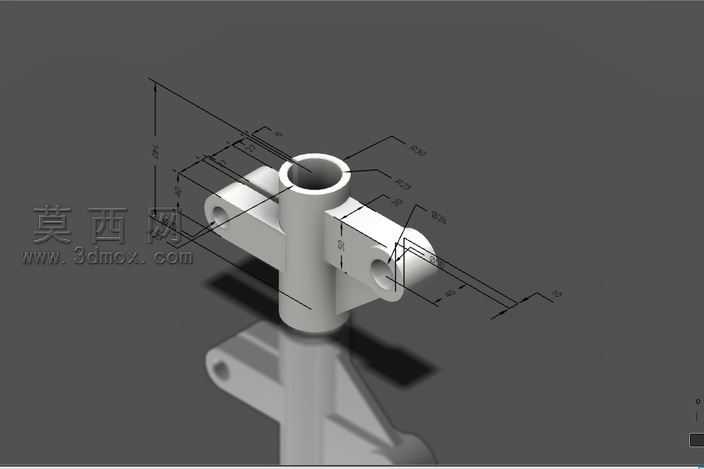

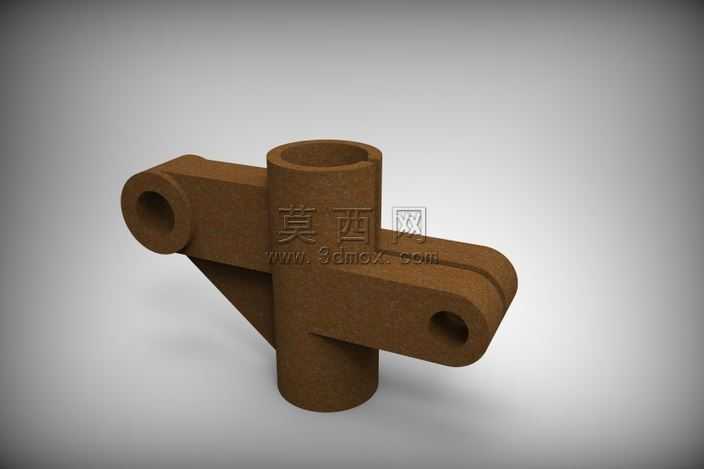

该机械构件采用三维参数化建模方式完成整体设计，建模过程中首先以中心竖向圆柱筒体为核心基准，依次定位侧向伸出的带孔连接耳、底部支撑脚等附属结构，所有特征均采用全约束草图配合拉伸、切除、圆角等基础建模命令生成，保证各部分尺寸的关联性与可修改性。渲染阶段采用哑光金属材质模拟实际金属加工件的表面质感，搭配中性灰色背景突出构件本身的结构轮廓，通过三点布光方案清晰呈现各部位的凹凸关系与连接过渡，避免阴影过重遮挡关键结构细节。从结构设计来看，中心竖向筒体为中空贯通结构，可作为流体或线路的主通行通道，侧向对称布置的两个带孔连接耳分别带有同轴通孔，可通过销轴、螺栓等标准件实现与外部构件的铰接或固定连接，底部倾斜支撑脚带有安装孔，可将整个构件稳定固定在基座平面上，各连接部位均设置了合理的圆角过渡，避免应力集中问题，提升构件的实际承载能力。设计思路上围绕多通路集成安装的需求，将竖向连通、侧向连接、底部固定三类功能整合在单一构件上，减少了装配环节的零件数量，降低了多零件装配带来的累积误差，同时各接口的尺寸均参考通用机械连接标准设定，具备良好的互换性，可直接适配常规规格的紧固件与外接管路，整体结构紧凑，空间利用率高，既满足了功能集成的设计目标，也兼顾了机械加工的工艺可行性，无需复杂的特殊加工工序即可完成实体生产。
