通用电气喷气发动机托架结构设计

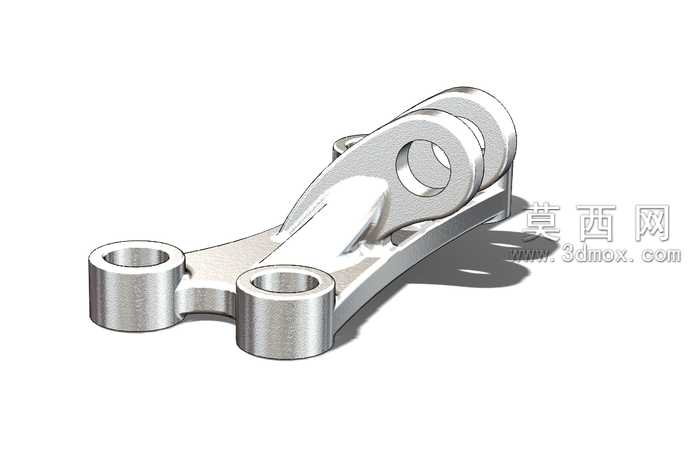

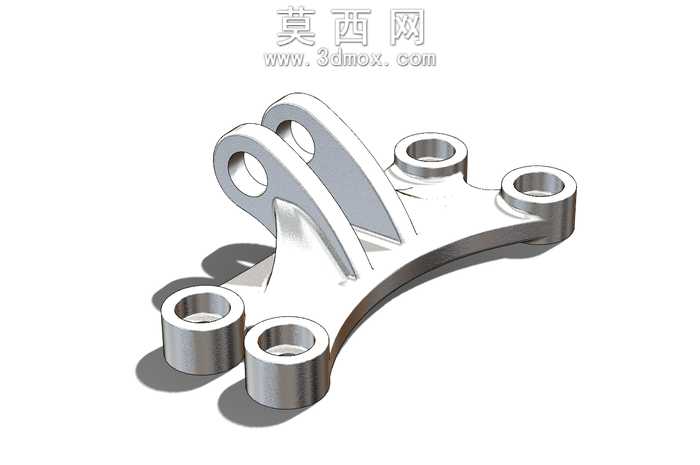

本模型为通用电气喷气发动机配套的安装托架，采用三维参数化建模方式完成整体结构设计，建模过程中首先根据发动机安装点位的载荷分布、装配空间约束确定整体轮廓走向，主体采用弧形过渡的承力梁结构，规避传统直角结构的应力集中问题。模型左侧设置双叉耳式铰接结构，两个同轴通孔用于与发动机侧的铰接座配合，实现安装角度的微调适配，耳片侧面设置加强筋结构，在不额外增加整体重量的前提下提升耳片的抗剪切、抗弯折性能，筋板与主体梁采用大圆角过渡，避免应力突变导致的结构失效。模型右侧均匀分布四个带凸台的安装孔，凸台高度经过精确计算，既保证螺栓安装时的贴合面积，又能分散螺栓预紧力带来的局部压强，孔位间距严格匹配发动机机匣上的安装点位公差，保证装配时的同轴度要求。材质渲染阶段采用金属哑光质感的航空铝合金材质，还原零件实际加工后的表面状态，光影渲染时突出结构的棱边过渡与曲面弧度，清晰展现各部分的结构衔接关系。设计过程中充分考虑航空部件的轻量化要求，在承力结构之外的区域做了合理的减重优化，整体结构在满足静载、动载载荷要求的前提下，尽可能降低自身重量，同时兼顾加工工艺性，所有结构均采用常规铣削加工即可完成，无需特殊工艺，适合小批量生产配套。
