机加工翻转式工件夹紧工装结构

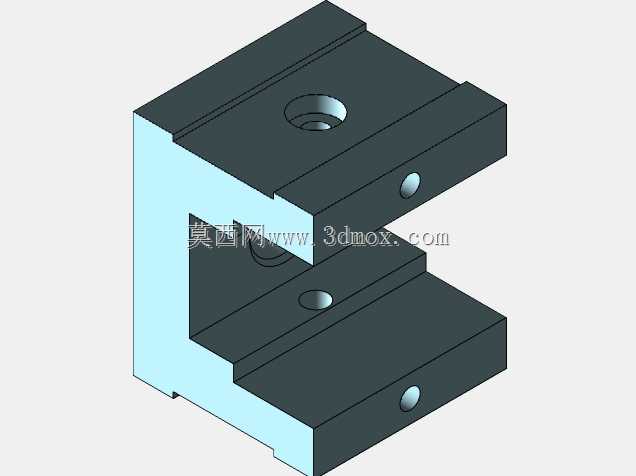

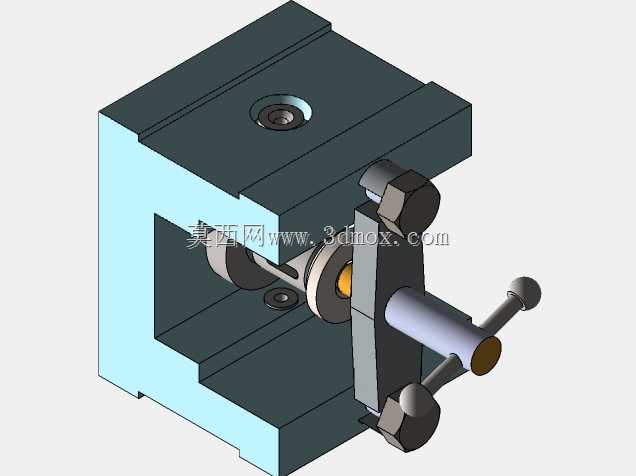

　　在多工序机加工作业场景里，小型异形工件的多面加工一直是装夹环节的痛点——传统平口钳只能完成单方向夹紧，工件换面加工时需要反复拆装、重新找正，不仅辅助工时占比高，多次装夹带来的定位误差也会直接影响形位公差精度，这类翻转夹紧工装正是为解决这类问题设计的。从结构组成来看，整套工装分为固定基座、翻转承载架、锁紧操作组件、夹紧定位单元四个核心部分，固定基座采用C型开口式铸铁结构，背部与底面均加工有标准安装槽孔，可直接固定在铣床、钻床的工作台T型槽上，也可适配分度盘、回转工作台的安装接口，安装时需保证基座开口方向与刀具进给方向预留足够的排屑空间，基座内侧的两个平行定位面经过精磨处理，平面度控制在0.02mm以内，为翻转架提供稳定的回转支撑基准。

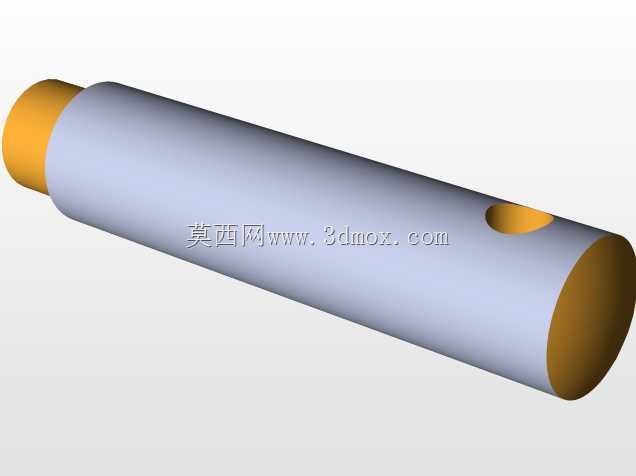

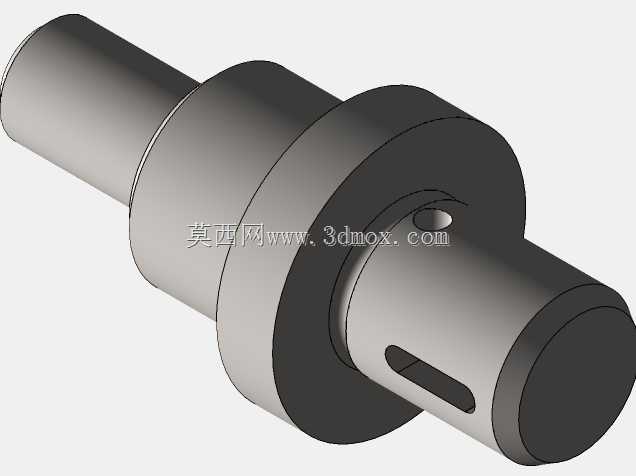

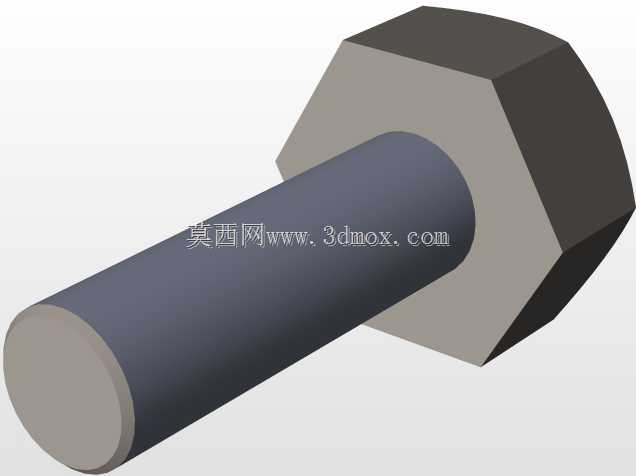

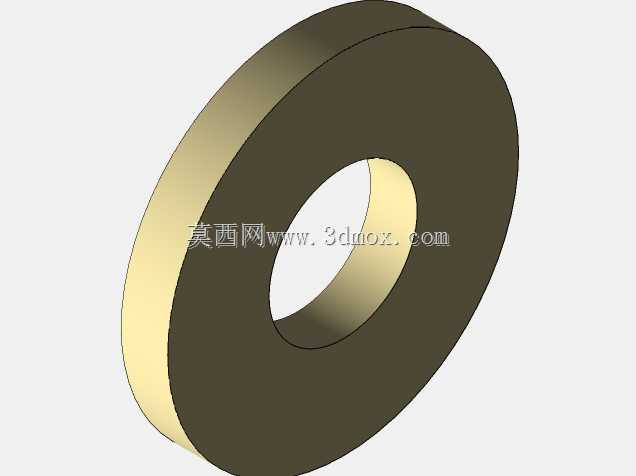

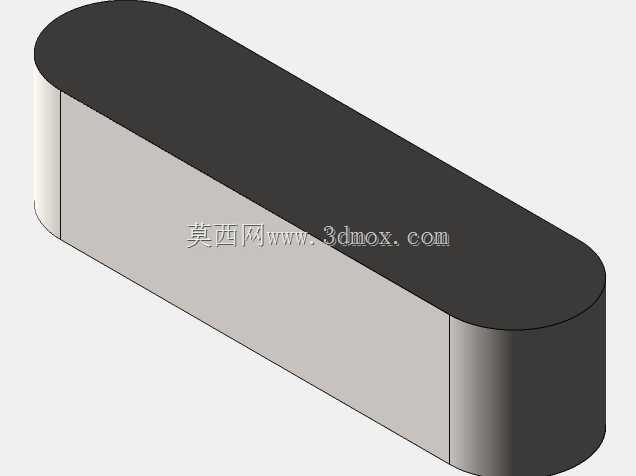

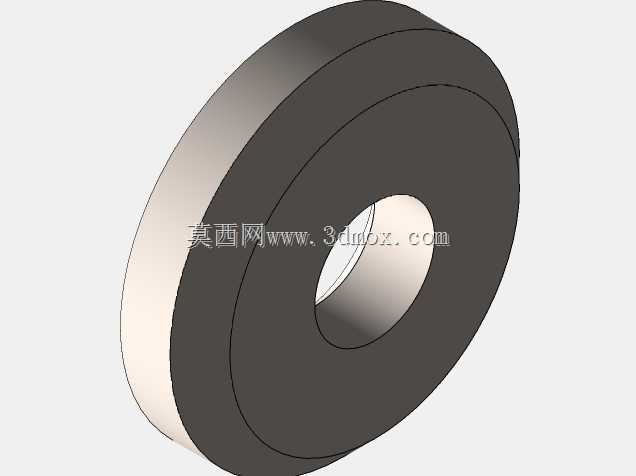

　　翻转承载架是整套工装的核心运动部件，架体上加工有与待加工工件轮廓匹配的定位止口，配合侧面的压紧螺钉可实现工件的快速定位夹紧，承载架两端的回转轴与基座上的轴孔采用H7/g6间隙配合，转动阻力小且无径向窜动，回转轴的轴线与工件待加工面的设计基准重合，保证翻转过程中工件的基准位置不发生偏移。锁紧操作组件采用偏心轮加手柄的结构，扳动手柄时偏心轮会推动锁紧块顶紧回转轴的端面，实现翻转角度的快速锁止，相比螺纹锁紧结构，这种偏心锁紧的操作行程更短，单次锁紧动作可在1秒内完成，手柄的操作位置设置在工装侧方，避开刀具加工区域，操作时不会与机床主轴或夹具发生干涉。

　　夹紧定位单元针对小型阀体类工件的外形特征设计，定位面避开了工件的待加工区域，不会在加工过程中与刀具发生碰撞，夹紧力的作用点选在工件刚性较好的实体部位，避免薄壁部位受压变形，同时夹紧力方向垂直于主要定位基准面，保证工件在切削过程中不会发生位移或振动。在实际应用中，这套工装可完成工件四个面的钻、铣、攻丝工序加工，单次装夹即可完成除装夹面外所有工序的加工，相比传统多次装夹的作业方式，可减少60%以上的装夹辅助时间，同时重复定位精度可控制在0.03mm以内，有效保证各加工面之间的位置度要求。

　　设计过程中，对翻转架的转动行程做了硬限位设计，两个极限位置分别对应工件两个垂直加工面的加工姿态，避免翻转过度导致工件碰撞基座，同时在回转轴部位设计了防尘结构，防止切削碎屑进入配合间隙造成卡滞，工装整体的外形尺寸控制在200mm×180mm×160mm范围内，不会占用过多工作台空间，适配多数中小型立式加工中心、台式钻铣床的安装空间要求。针对不同规格的同类型工件，只需更换翻转架上的定位块即可快速适配，无需更换整套工装，具备一定的通用适配能力，日常维护时只需定期向回转轴配合面加注少量润滑脂，即可保证长期使用的转动顺畅性。
