彩盒半自动人工装箱协作工作站设计

　　这套半自动化装箱作业单元，主要面向中小批量彩盒包装的生产场景，适配电子配件、日化用品、小型五金件等采用彩盒封装的产品后段包装工序，解决纯人工装箱效率波动大、纯全自动设备投入成本高、换型调试周期长的痛点，在产能规模未达到全自动化线投入阈值的生产场景中，能在控制设备投入成本的前提下，稳定装箱工序的作业节拍，降低一线操作人员的重复劳动强度。从产线布局逻辑来看，设备采用对称式双工位布局设计，中间预留宽度1200mm的主作业通道，两侧分别设置彩盒自动上料工位与待装箱产品缓存位，操作人员站立在设备前端的固定作业位，无需长距离移动即可完成取盒、装填、封箱前转运的全套动作，单工位作业半径控制在人体工程学最优的600mm范围内，避免作业过程中频繁探身、转身带来的疲劳损耗。彩盒自动上料机构采用分层料仓设计，料仓单次可容纳叠放高度800mm的成型彩盒，通过吸盘逐盒取料后输送至操作人员手边的定位台，定位台设置可调节的挡边结构，可适配长宽范围在150mm-350mm、高度范围在80mm-200mm的常规彩盒规格，换型时仅需调整挡边位置与吸盘取料高度，无需更换专用工装配件，单批次换型调整时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。

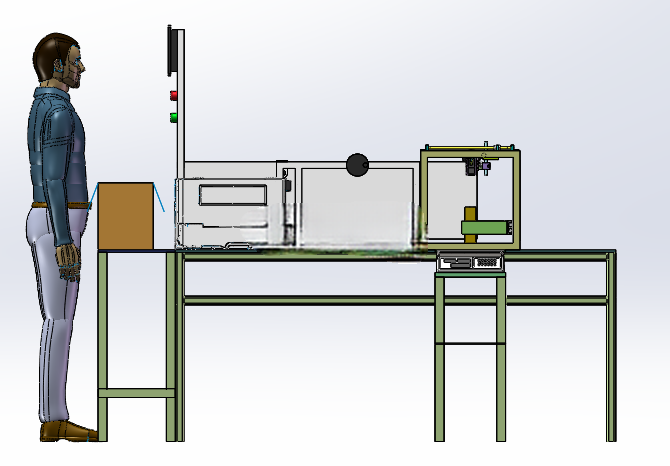

　　设备的机架主体采用4040工业铝型材搭建，整体安装边界控制在长3200mm、宽2400mm、高1700mm范围内，底部设置可调脚杯，可适应车间地面±15mm的平整度误差，安装时无需预埋地脚螺栓，仅需将设备放置在平整的硬化地面上调整脚杯水平即可投入使用，设备总重量控制在480kg左右，后期产线调整时可通过叉车整体转运，无需拆解重组。从安全设计角度出发，设备的动力输送区域全部设置透明亚克力防护挡板，挡板高度距离作业面1200mm，既不影响操作人员观察设备运行状态，也能避免作业过程中肢体误入运动区域造成机械伤害，彩盒上料的吸盘动作区域设置光电感应装置，当检测到肢体进入取料范围时，设备会自动暂停上料动作，待人员退出感应范围后按复位键即可恢复运行，兼顾作业效率与操作安全。

　　在功能配置上，设备预留了后续升级的扩展接口，主框架上的铝型材槽位可后续加装自动封箱机构、条码扫描工位、重量检测模块，当产能规模提升后，可在现有基础上逐步升级为全自动装箱线，无需整体更换设备框架，减少产线迭代的重复投入。设备的气路与电路全部采用内置式布线，所有管线沿铝型材内腔排布，外部无裸露的线缆与气管，既避免车间生产过程中粉尘、油污对管线的侵蚀，也能防止管线剐蹭带来的安全隐患，气路总接口设置在设备侧方的维护门内，接入0.6-0.8MPa的压缩空气即可满足全设备的气动元件动力需求，电路采用220V民用供电接入，无需单独布设工业动力线路，适配多数中小型生产车间的供电条件。

　　作业流程上，设备自动完成彩盒的取料、开盒、定位输送，操作人员仅需将待装箱的产品从侧边缓存线取出放入定位好的彩盒内，再将装填完成的彩盒推至侧边的出料输送线即可，单箱作业节拍可稳定在6-8秒，相比纯人工取盒、开盒、装箱的作业模式，单人作业效率可提升40%以上，同时避免了人工开盒过程中彩盒折边不到位、盒体变形的问题，装箱后的彩盒成型一致性更好，可直接对接后续的封箱、码垛工序。设备的维护点位全部设置在易操作的侧方位置，吸盘、输送皮带等易损件采用快拆结构，日常更换易损件无需专用工具，单部件更换时间可控制在5分钟以内，降低设备日常维护的技能要求，一线设备维护人员经过简单培训即可完成常规保养与易损件更换工作。
