系统配套推杆式气动执行机构结构

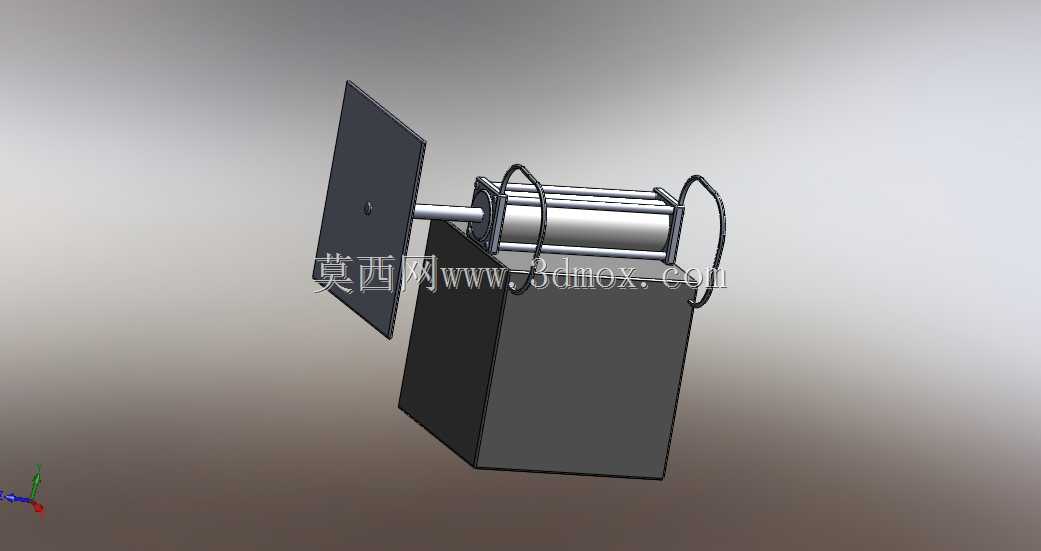

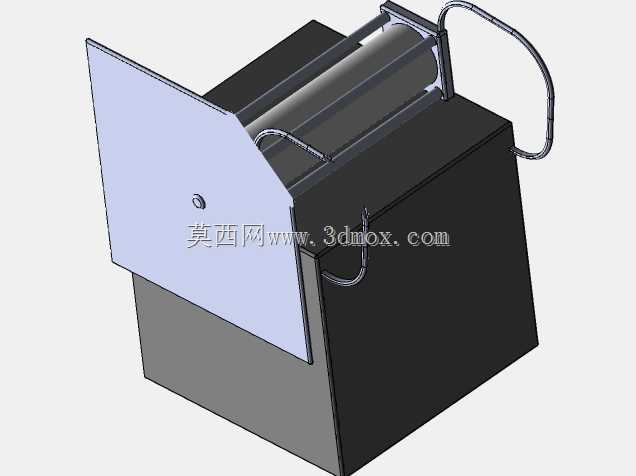

　　这套直线驱动类气动执行结构，主要适配工业管路系统中减压阀、调节阀类阀门的远程驱动需求，在化工流体输送、市政供水管网、车间压缩空气分配等场景中，可替代人工手动操作完成阀门开度的精准调节，尤其适合安装在高空管廊、密闭阀井、高危介质管路等人员不便直接抵达的工位，配合气动控制回路可实现管路压力的闭环自动调节。从结构组成来看，整套机构分为动力输出缸体、传动推杆、安装连接座、端部限位挡板四个核心部分，缸体采用双作用气动腔室设计，两侧带环形气路接口，可通过换向阀控制压缩空气的进出方向，驱动推杆做往复直线运动，输出的直线推力直接传递到阀门的阀杆端，带动阀芯升降改变阀口通流面积，实现管路压力的动态调节。

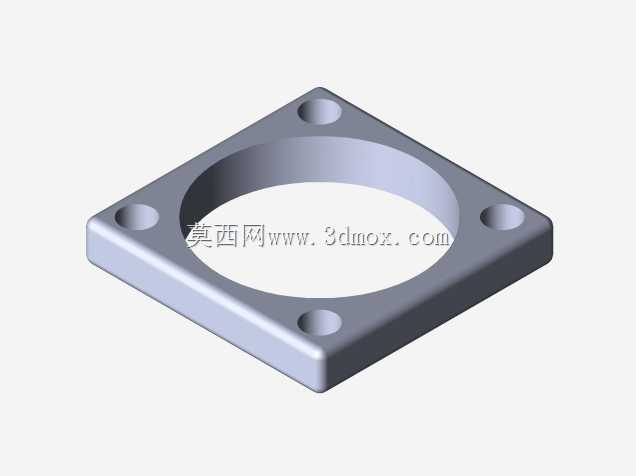

　　设计阶段优先考虑了安装适配性，底部的方形安装座预留了标准螺栓安装孔位，可直接匹配常规减压阀的顶部安装法兰，不需要额外加工过渡连接块，安装时仅需保证推杆轴线与阀杆轴线同轴度误差控制在0.2mm以内，即可避免运动过程中出现卡滞、偏磨问题。推杆的伸出行程做了机械硬限位设计，端部的方形挡板一方面可作为行程触发件，配合外部磁性开关反馈推杆的实时位置，另一方面也能在推杆超程时起到物理阻挡作用，避免阀芯过度位移造成密封面损伤。

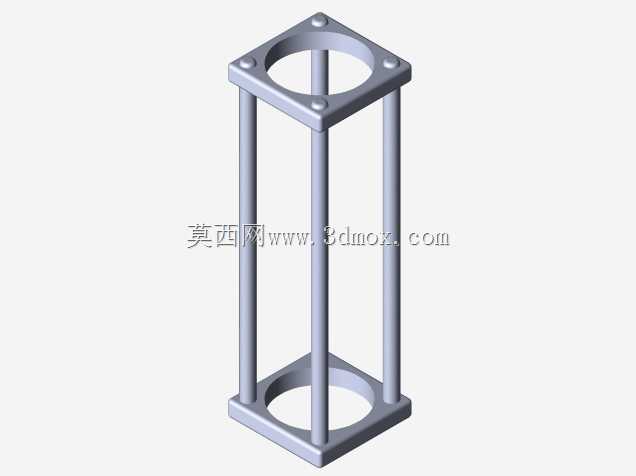

　　从安装边界来看，整套机构横向总长度控制在适配DN50-DN150通径减压阀的安装空间范围内，缸体外径不超过同通径阀门的手轮安装尺寸，不会额外占用管路周边的操作空间，对于原有手动减压阀的自动化改造场景，可直接替换原有手轮机构，不需要改动管路整体布局。结构细节上，缸体两端的环形支架既作为气路接口的固定基座，也可作为手动应急操作的握持位，当现场压缩空气气源中断时，操作人员可借助配套扳手转动支架上的应急操作轴，手动驱动推杆动作完成阀门启闭，避免管路失控。缸体与推杆的配合部位采用了低摩擦密封结构，在0.4-0.8MPa的常规工厂压缩空气压力下即可稳定输出足够推力，动作响应延迟控制在0.5s以内，可满足常规压力调节回路的响应速度要求。

　　建模过程中对各运动部件的配合间隙做了精准还原，推杆与缸体的导向配合长度占到推杆总行程的1.2倍，可有效承受侧向力，避免长期动作后出现推杆弯曲、密封件偏磨泄漏的问题。底部安装座的壁厚做了等强度优化，在保证安装刚度的前提下尽可能减少结构冗余重量，整套机构的重量控制在同规格手动操作机构的1.5倍以内，不会对阀门顶部法兰造成额外的负重载荷。在实际选型应用中，可根据阀门所需的启闭推力匹配对应缸径的规格，这套结构的参数化特征可快速调整缸径、推杆长度、安装座孔位尺寸，适配不同通径、不同压力等级的减压阀安装需求，不需要重新进行整体结构的重构设计，能大幅缩短非标气动阀门改型的设计周期。
