3/4英寸LR型螺纹铝制康杜莱特接线盒

　　在工业电气布线、仪表管路敷设的现场场景里，这类带LR型螺纹的铝制康杜莱特构件，是穿线管路系统里承担转角转接、线缆防护分线的核心配件，尤其在防爆区域、户外露天布线、设备侧仪表接线的工况下，其结构可靠性直接决定了线缆防护等级与后期运维的便捷度。不同于普通塑料穿线盒，这款采用铝合金材质的构件，首先在抗冲击、抗腐蚀层面适配了工业现场的复杂环境，不管是车间内的切削液飞溅区域，还是户外厂区的日晒雨淋场景，铝制壳体的氧化层能形成天然防护，不会像普通铸铁件那样轻易出现锈死螺纹、壳体砂眼漏液的问题，重量也比同规格铸铁件轻近六成，现场高空安装时单人即可完成对位操作，不需要额外借助吊装辅助。

　　从结构设计逻辑来看，这款构件采用的是90度转角LR型布局，两个3/4英寸的螺纹接口分别朝向垂直与水平方向，刚好适配管路从墙面水平引出后垂直向下接入设备接线端的走线路径，不需要额外搭配两个直通接头加弯头的组合，减少了三个螺纹连接点，也就相应降低了连接处密封失效、线缆被接口毛刺刮损的概率。壳体内部做了圆角过渡处理，没有普通冲压壳体常见的锐边、焊渣凸起，线缆穿入时不会因为转角处的尖锐结构划伤绝缘层，对于带屏蔽层的仪表信号线缆来说，这种光滑内型腔的设计能避免屏蔽层被刮断导致的信号干扰问题。壳体侧面预留的两个安装耳孔，是专门针对现场安装场景设计的，不需要额外做管卡固定，直接通过两个螺栓就能把整个盒体固定在墙面、设备支架上，安装耳与壳体是一体压铸成型，不存在焊接耳片常见的受震动脱落的问题，在有设备持续震动的泵组、压缩机旁布线时，不会因为长期震动导致盒体移位、接口螺纹松动。

　　从安装边界尺寸来看，两个3/4英寸螺纹接口的中心距经过精准校核，刚好匹配现有标准3/4英寸穿线钢管的折弯避让尺寸，现场配管时不需要额外调整管路走向，直接将预制好的螺纹管拧入接口即可，接口处的螺纹采用标准管螺纹设计，配合生料带或者密封胶就能达到IP65的防护等级，壳体的内部空腔容积足够容纳3根1.5平方毫米的仪表线缆转角余量，不会出现线缆弯折半径过小导致的线芯断裂问题。盒体的开口端采用平面铣削加工，配合配套的盒盖能实现完全贴合，即使在有粉尘的打磨车间、煤粉输送区域，也不会出现粉尘灌入盒体积聚导致的绝缘下降问题。

　　在实际选型应用中，这类构件常被用在仪表风管线旁的信号线缆转接、户外照明线路的转角分线、防爆区域的电机接线口延伸等场景，相比传统的铸铁弯头加穿线盒的组合，这种一体结构的康杜莱特构件安装效率能提升40%以上，后期运维时拆开盒盖就能直接检查转角处的线缆状态，不需要拧开多段管路接头。设计时特意将壳体壁厚控制在3毫米，既保证了足够的结构强度，能承受1MPa的外部压力，不会因为现场意外踩踏、管件下坠导致壳体开裂，又避免了壁厚过大造成的材料浪费与重量超标，接口处的螺纹长度做了15毫米的加长设计，即使现场管路螺纹加工存在一定的公差，也能保证足够的啮合长度，不会出现螺纹拧入过浅导致的拔脱问题。

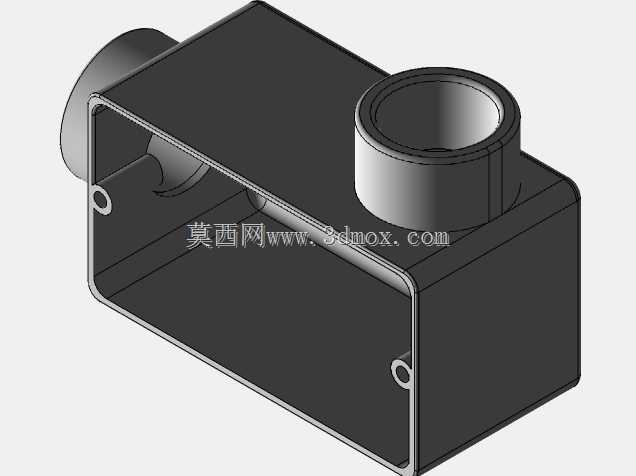

　　很多现场布线的故障点都出在穿线转角位置，要么是弯头处锐边割破线缆绝缘造成短路，要么是接头过多密封失效导致雨水灌入造成线路接地，这款构件的设计就是针对这些现场常见痛点，将转角、固定、防护三个功能集成在单个压铸件上，减少了现场装配的零件数量，也就相应降低了人工装配出错的概率。在三维建模过程中，所有的螺纹参数、安装孔位、内腔圆角都严格遵循现有管路附件的行业标准，能直接导入到厂区布线、设备配套的整体装配模型中做干涉检查，不需要二次调整尺寸，在做管路布线的数字孪生建模时，这个模型的接口坐标、外形轮廓都和实物完全一致，能直接用来生成管路施工的下料尺寸，减少现场施工的反复调整工作量。
