多工位牙盘注塑成型模具结构设计

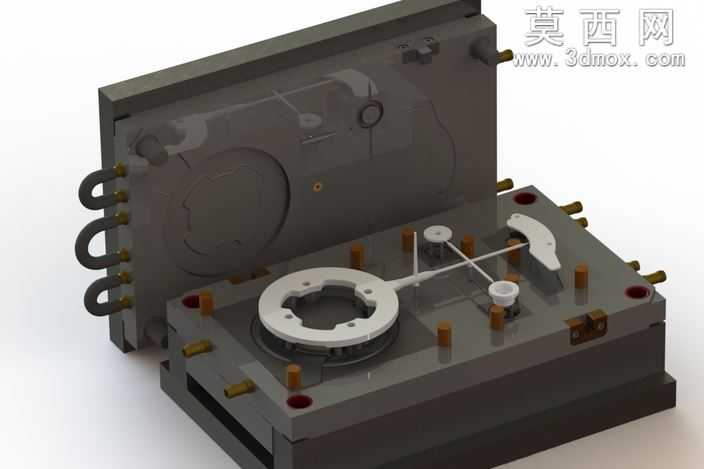

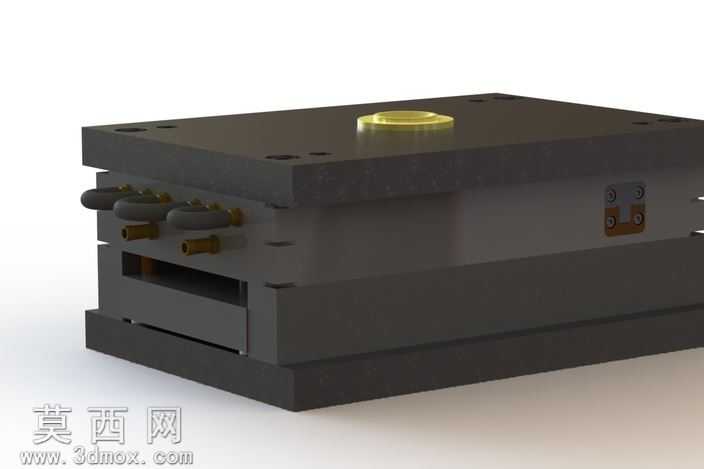

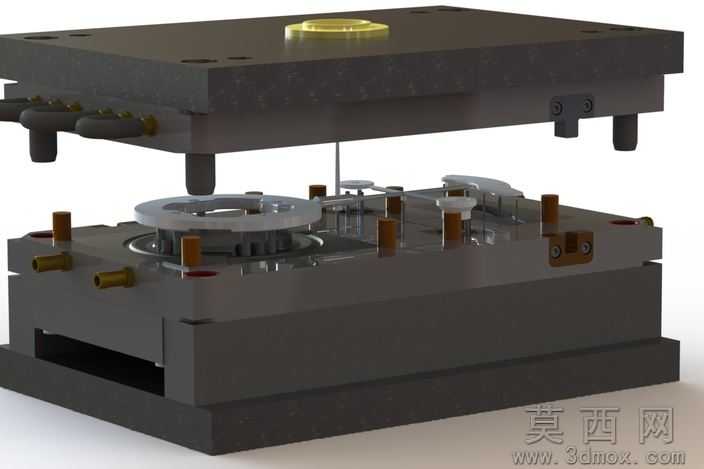

本套模具为针对牙盘类塑料零件开发的多型腔注塑成型模具，整体采用标准模架搭建，建模过程中严格遵循注塑模具设计规范，对各部件的装配公差、配合间隙进行了精准设定。模具分为定模与动模两大模块，定模侧设置了主流道、分流道以及对应型腔的浇口结构，浇口采用侧浇口形式，能够保证熔体填充时的流速均匀，避免塑件出现缺胶、飞边等缺陷；动模侧设置了对应的型芯结构，同时集成了顶出机构，顶杆排布围绕塑件的受力均匀区域设计，开模后可平稳将成型塑件顶出，避免塑件出现顶白、变形问题。模具的导向系统采用导柱导套配合结构，导柱设置在动模侧四个角位，与定模侧的导套精准配合，保证合模时的定位精度，避免型腔错位导致塑件尺寸超差。冷却系统采用循环水路设计，水路围绕型腔与型芯周边排布，水路间距与孔径经过合理计算，能够保证模具在连续生产过程中温度均匀，缩短塑件冷却周期，提升生产效率，同时避免因冷却不均导致的塑件翘曲变形。模具的各模板采用标准钢材材质，在渲染表现中对定模板、动模板的金属质感做了哑光钢材的材质处理，对导柱、导套、紧固螺丝等标准件做了镀铬亮面的材质区分，对冷却水路接头做了黄铜材质的表现，整体渲染效果清晰区分各功能部件，直观展现模具的分层结构与装配关系。设计过程中充分考虑了生产的实用性，对模具的开模行程、顶出行程都做了适配常用注塑机参数的设定，同时对流道的凝料脱出结构做了优化，保证开模时流道凝料能够自动脱落，适配自动化生产需求。整套模型的结构完整，各部件的装配关系清晰，没有冗余结构，既可以作为注塑模具设计的学习参考案例，也可以经过细节调整后直接用于实际生产的模具开发参考。
