等通道角挤压ECAP模具结构设计

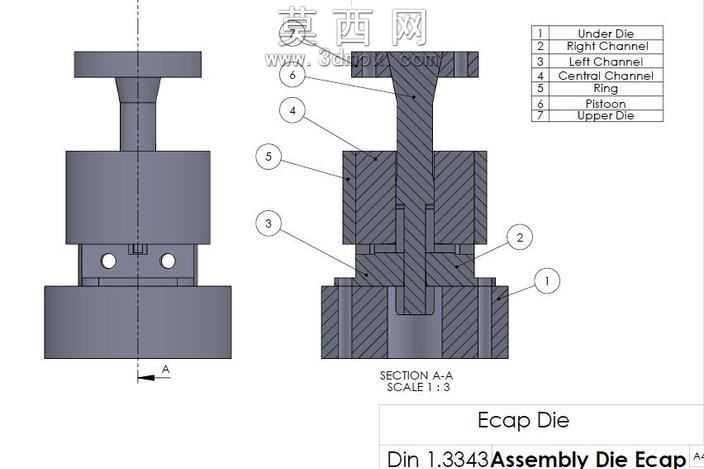

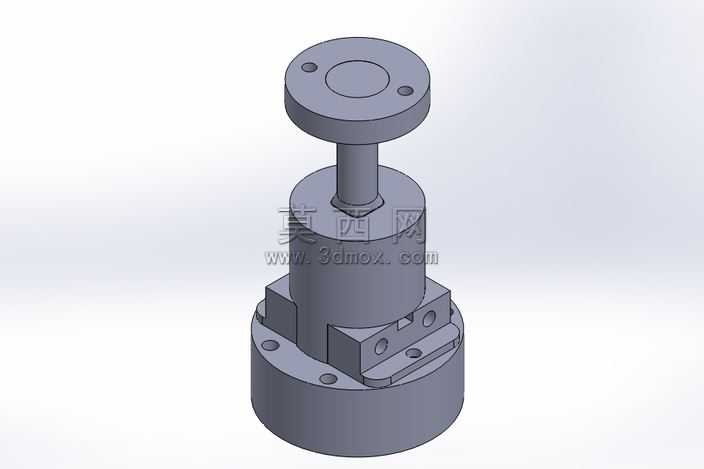

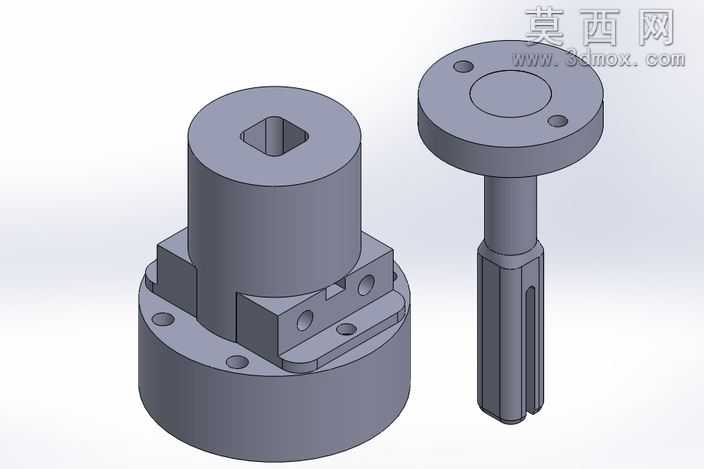

本套ECAP等通道角挤压模具采用三维参数化建模完成整体结构设计，建模过程中严格遵循等通道转角挤压的工艺原理，对上下模座、左右通道、中心通道、活塞、压环等核心部件进行了精准的尺寸约束与装配干涉校验。模型采用全参数化草图驱动特征生成，首先绘制模具整体的轴向剖面轮廓，通过拉伸、切除等基础特征构建各零件的基体结构，针对上下模的合模定位面、通道交汇转角处做了圆角过渡优化，避免应力集中导致的模具开裂问题。装配阶段采用同轴心、面重合等标准配合关系，确保活塞与中心通道的同轴度公差控制在合理范围，左右成型通道与中心通道的夹角严格符合等通道角挤压的工艺角度要求，保证坯料在挤压过程中实现纯剪切变形，达到超细晶材料制备的结构需求。模型对各零件的材质做了区分配置，上下模座采用高韧性合金结构钢材质，通道镶块采用高耐磨冷作模具钢材质，活塞采用高强度热作模具钢材质，在渲染环节对不同材质赋予对应的金属粗糙度、反光度参数，清晰区分各部件的功能分区。设计过程中充分考虑了模具的拆装便利性，在上下模的连接位置设计了定位销孔与螺栓过孔，保证合模精度的同时便于后期模具维护与通道镶块更换，针对挤压过程中的受力情况，对模座的承载面做了加厚处理，通道内壁做了表面硬化层的结构预留，整体结构紧凑，各部件的运动路径无干涉，完全满足等通道角挤压工艺的实验与生产使用需求，可直接用于工程图纸导出、有限元受力分析以及模具加工制造的参考依据。
