六自由度并联斯图尔特运动平台结构

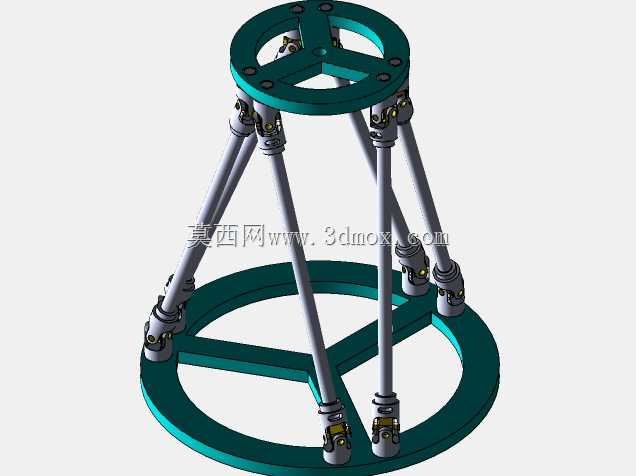

　　这套并联构型的运动承载结构，核心采用六组可独立伸缩的支腿连接上下两层环形安装基座，是典型的Stewart并联机构实现形式，在精密装配、运动仿真、振动补偿、多自由度位姿调整场景中有着不可替代的应用优势。区别于串联机械臂的悬臂式误差累积特性，该结构的六条支腿采用对称分布式布局，上下铰接点分别沿上下环形法兰的圆周方向均匀排布，每根支腿两端都采用带多向转动自由度的铰接结构，可配合支腿的伸缩量变化，实现上平台在空间内六个自由度的独立或复合运动，包括沿X/Y/Z三个轴向的直线平移，以及绕三个轴向的角度偏转，整体结构刚度远高于同负载等级的串联调整机构，动态响应速度更快，负载自重比优势明显。

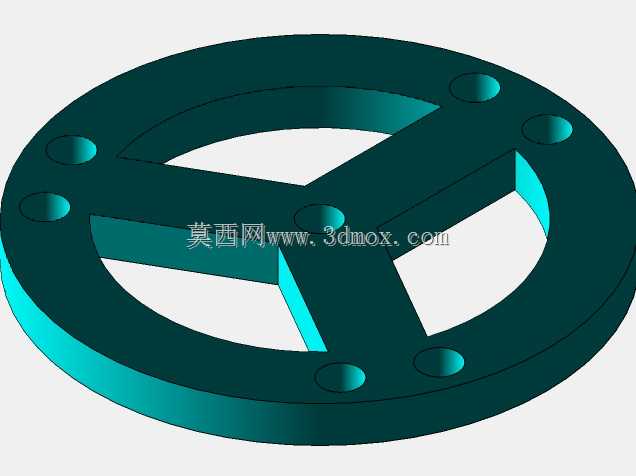

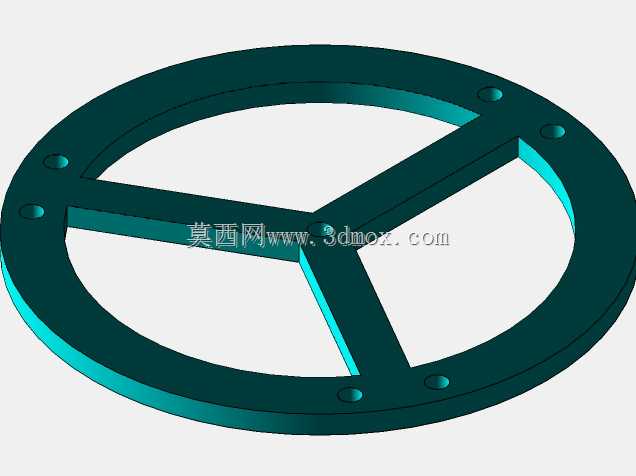

　　从实际工程落地的角度看，这类结构常被用在飞行模拟器的运动座舱承载、精密光学设备的姿态微调平台、车辆道路模拟试验台、海浪补偿登乘栈桥、外科手术机器人的末端执行器调整基座等场景，不同场景下的支腿行程、铰接点分布圆直径、支腿截面尺寸会根据负载与运动范围要求做针对性调整。本套结构的上下安装基座均采用环形三筋辐板的设计形式，上法兰面预留了均匀分布的安装孔位，可直接对接需要调整位姿的目标设备，下法兰同样预留了地脚安装孔，可固定在地面或大型设备的基础台面上，环形中空的结构既减轻了基座自身重量，也为上下贯穿的管线、工装部件预留了穿越空间，避免多自由度运动过程中出现管线拉扯干涉的问题。

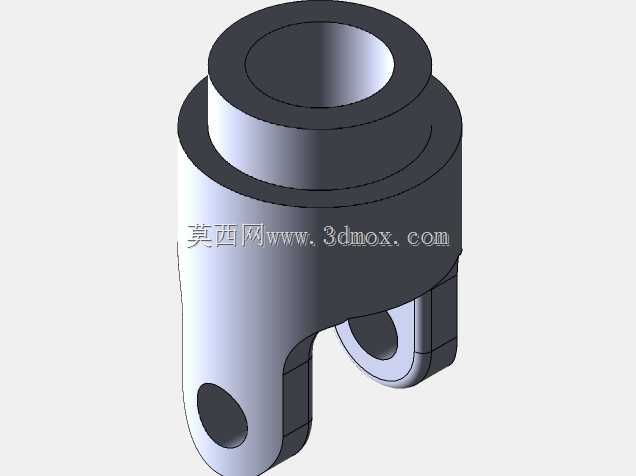

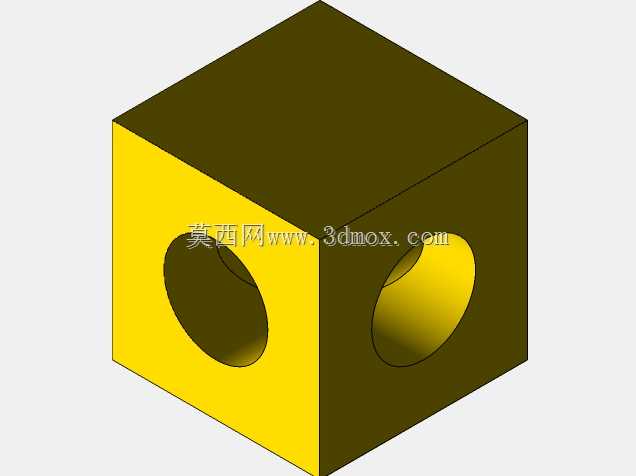

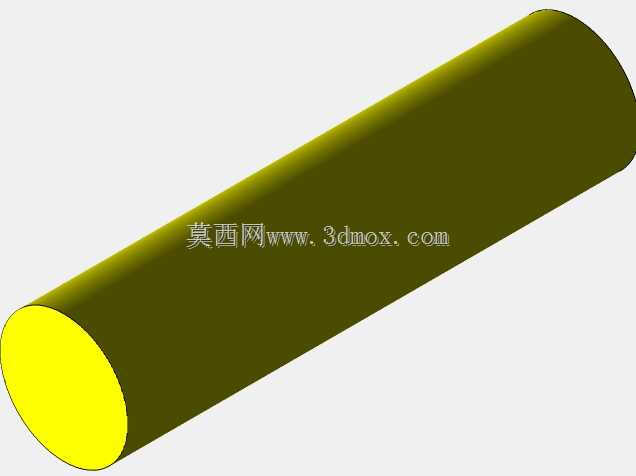

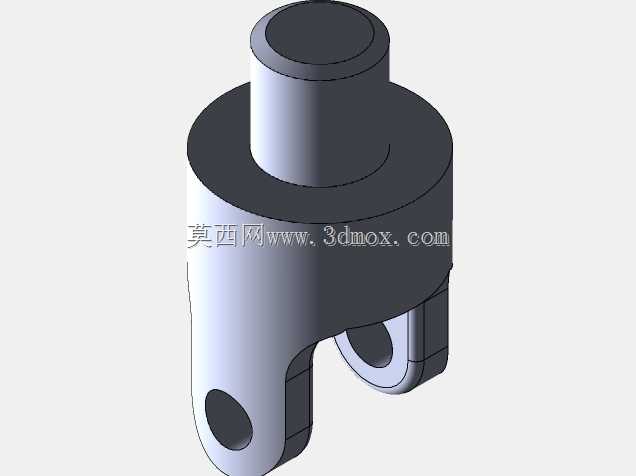

　　设计过程中，支腿两端的铰接副是核心的精度与寿命保障部位，每处铰接都采用了带自润滑衬套的关节轴承结构，可同时承受径向与轴向的复合载荷，配合支腿杆身的高精度伸缩副，能将单轴的运动误差控制在极小范围内，且六条支腿的误差不会像串联结构那样逐级放大，最终上平台的位姿精度可通过六轴的协同运动补偿进一步提升。支腿杆身采用中空高强度合金钢结构，在保证轴向抗压、抗侧弯刚度的前提下尽可能降低自身运动惯量，让平台在高频动态运动过程中不会因为支腿惯量过大出现响应滞后、抖动的问题。上下法兰的铰接支座采用一体化加工的凸台结构，与法兰本体焊接或一体成型后再做铰接孔的精加工，保证六个铰接点的位置度误差在设计公差范围内，避免因为安装基准偏差导致运动过程中出现支腿卡滞、附加内应力过大的问题。

　　从安装边界来看，该结构完全收拢状态下的整体高度可根据支腿的最短闭合长度确定，最大展开高度由支腿的最大伸出行程决定，上下法兰的外径尺寸决定了平台的最大稳定支撑范围，设计时需要根据目标负载的重心偏移范围调整上下铰接点的分布圆直径比值，一般下法兰的分布圆直径略大于上法兰，可提升大角度偏转时的整体抗倾覆能力。在做运动控制匹配时，需要提前通过逆运动学解算，将上平台需要达到的目标位姿拆解为六条支腿的独立伸缩量，同时要在控制程序中设置各支腿的行程限位、铰接副的最大摆角限位，避免运动超出机械结构的物理边界造成部件损坏。日常维护过程中，只需要定期给铰接部位的关节轴承补充润滑脂，检查支腿伸缩副的防尘密封件是否完好，就能保证平台长期运行的精度稳定性，相比多轴串联的调整设备，该结构的运动部件更少，维护点更集中，长期使用的维护成本更低。在精密检测场景中，这类平台还可搭配高精度位移传感器做全闭环控制，实时反馈每条支腿的实际伸缩量，进一步提升位姿调整的绝对精度，满足微米级定位的使用需求。
