菱形法兰式自调心关节轴承组件

　　在轻工输送线、食品包装设备、中小型农机的铰接支撑点位，轴系与安装基座往往存在不可避免的加工同轴度误差，或是设备运行过程中受载荷冲击产生的微量偏斜，这类工况下普通深沟球轴承极易出现内圈偏磨、保持架碎裂的早期失效问题，而本次涉及的带菱形法兰安装座的自调心轴承组件，正是针对这类存在轴系偏斜补偿需求的支撑场景开发的铰接支撑部件。

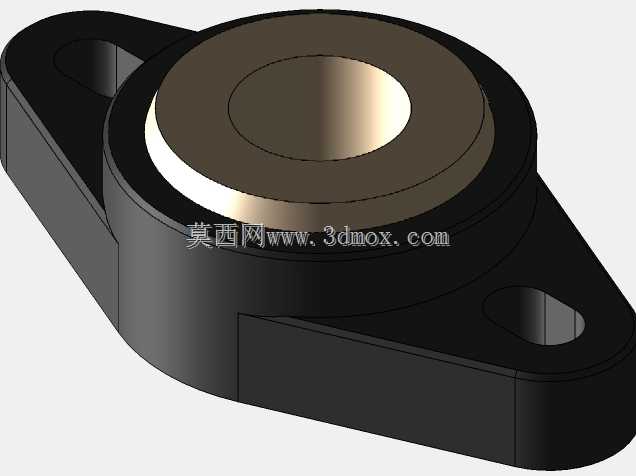

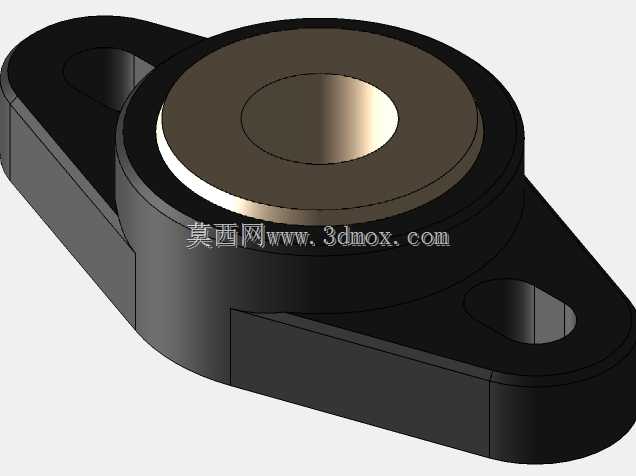

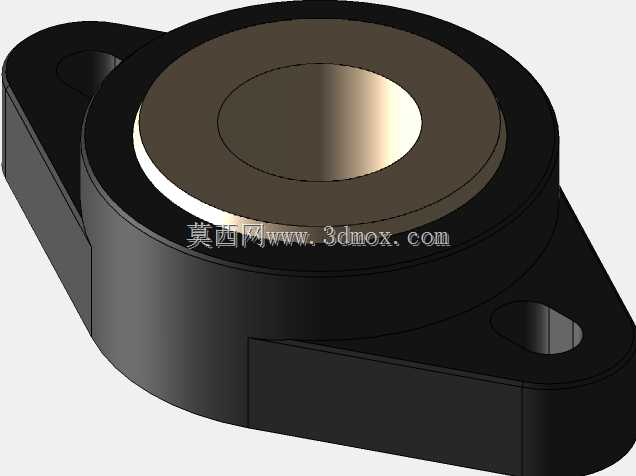

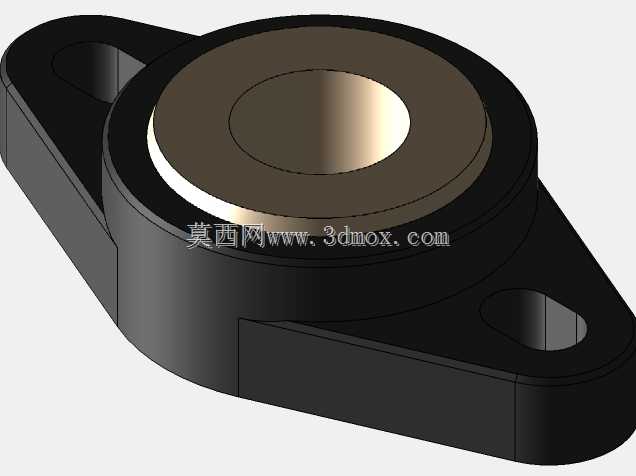

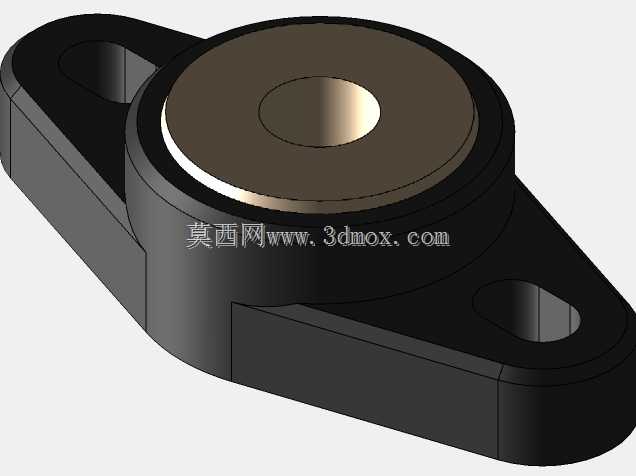

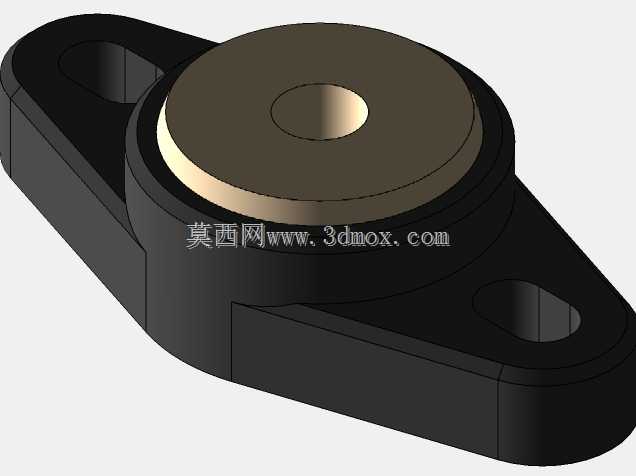

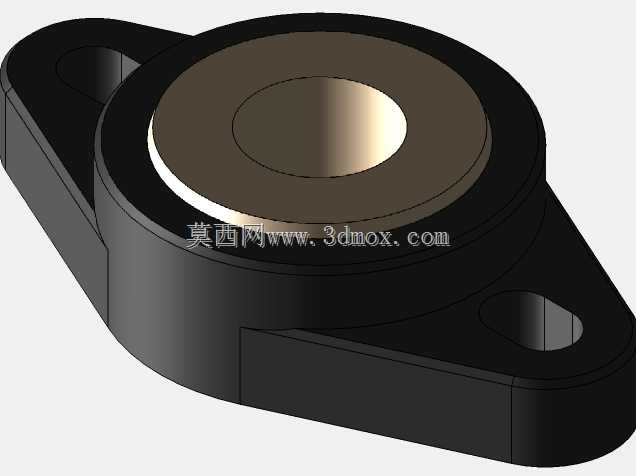

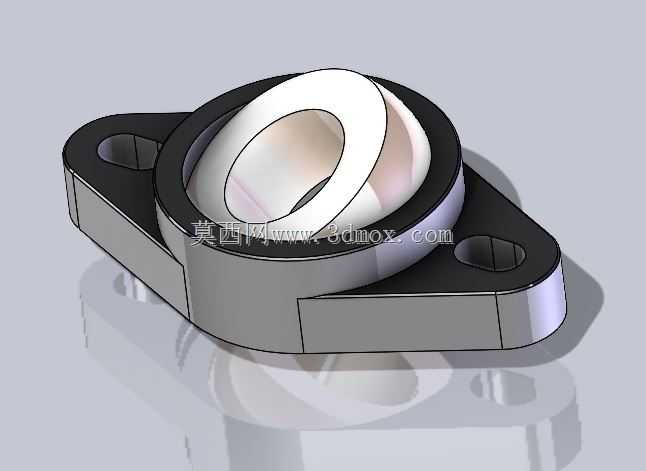

　　该组件核心功能是在为旋转轴提供径向支撑的同时，允许内圈相对外圈产生最大8度范围内的角度偏转，自动补偿轴系加工、安装过程中产生的同轴度误差，抵消设备运行中机架形变、载荷冲击带来的轴系偏斜量，避免轴承因附加径向力矩出现异常磨损。整套组件由冲压菱形法兰安装座、外圈带球面的自调心轴承内芯、内嵌密封结构组成，安装座采用两孔菱形布局，相比圆形四孔法兰座，在安装空间受限的窄幅机架上更易布置，两个安装孔的中心距公差严格控制在±0.05mm范围内，适配M6-M12规格的内六角安装螺栓，安装时无需额外加工定位止口，依靠法兰座底面与安装面的贴合即可完成定位，大幅降低现场安装的加工要求。

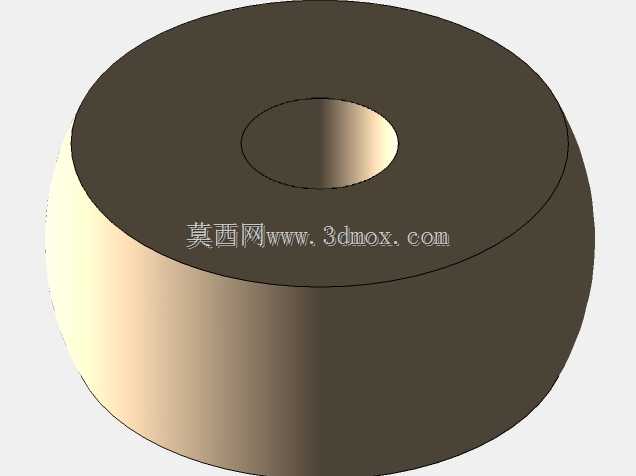

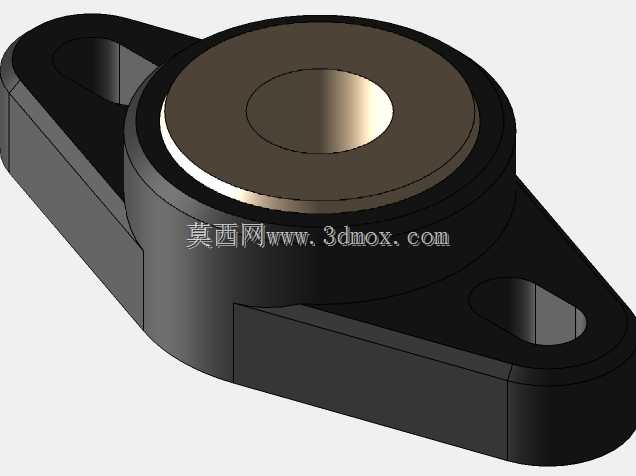

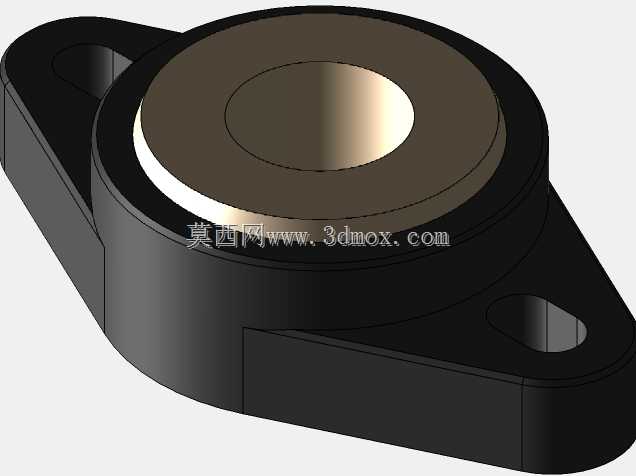

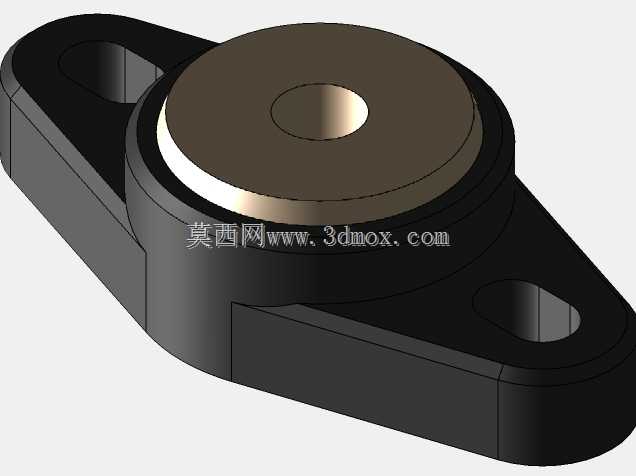

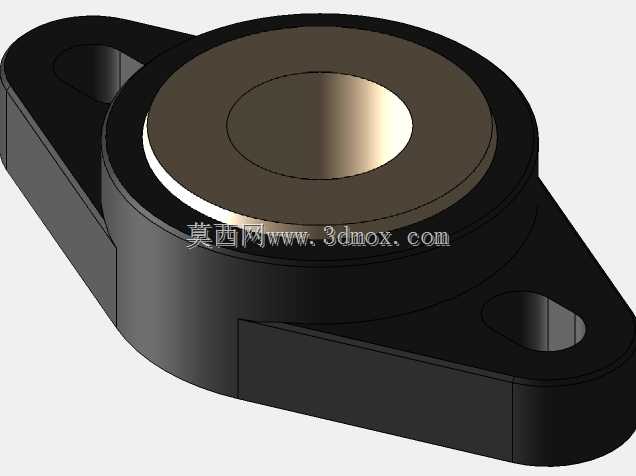

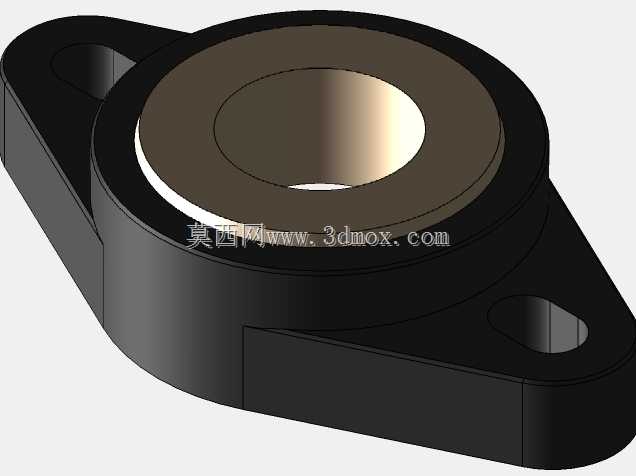

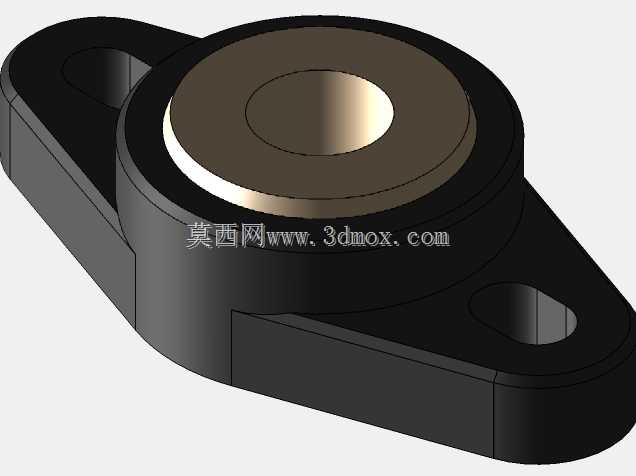

　　从设计逻辑上看，该系列轴承共覆盖12种常用轴径规格，适配从10mm到25mm的常用光轴安装需求，设计时优先考虑了部件的互换性，同规格的轴承内芯可与对应尺寸的法兰座直接替换，无需额外修配。轴承内圈的球面滑动面采用精磨加工，表面粗糙度控制在Ra0.8以下，保证偏转过程中无卡滞，同时球面接触的承载面相比点接触的球轴承，能承受更大的径向冲击载荷，适合存在往复摆动、间歇冲击的铰接点位，比如输送线的从动辊支撑、包装机的摆杆铰接座、小型农机的操作杆铰接位等场景。

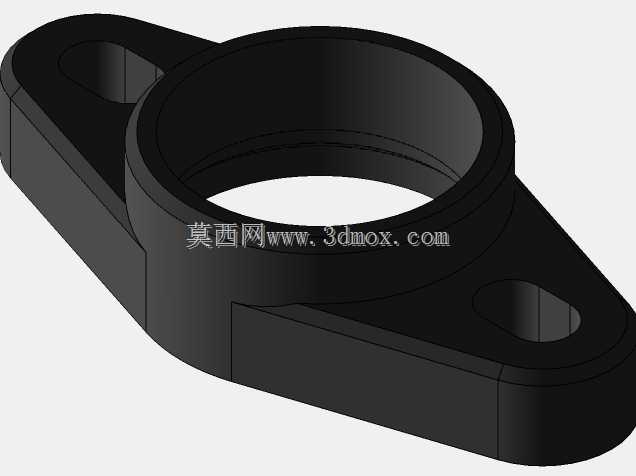

　　安装边界方面，该系列轴承的法兰座厚度根据轴径规格从10mm到16mm递增，整体安装后突出安装面的高度不超过30mm，不会占用过多的设备内部空间，法兰座两侧的安装孔设计为长圆孔结构，允许安装时存在±1mm的位置调整量，抵消机架安装孔的加工位置误差。轴承两端自带的接触式橡胶密封件，可阻挡常规工况下的粉尘、水汽进入轴承滑动面，在无额外润滑补充的情况下可满足3000小时以上的运行需求，适合日常维护不便的设备点位使用。

　　在实际选型应用中，需要注意该类轴承主要承受径向载荷，可承受少量的轴向窜动，但不适合作为主要承受轴向载荷的支撑部件使用，安装时需保证法兰座与安装面的贴合度，避免单侧螺栓锁紧过度导致法兰座形变，挤压轴承外圈造成偏转卡滞。相比带座外球面轴承，该类自调心关节轴承的偏转角度更大，结构更紧凑，适合摆动频率不高但存在较大偏斜角度的铰接支撑场景，在自动化设备的连杆机构、轻工机械的调节机构中应用十分广泛。建模过程中需重点关注球面配合的间隙控制，法兰座与轴承外圈的过盈配合量需控制在0.01-0.02mm之间，过盈量过大将导致轴承内圈偏转卡滞，过盈量不足则会出现轴承外圈在法兰座内打滑转动的问题，影响部件使用寿命。
