曲柄滑块式力转换调节机械结构

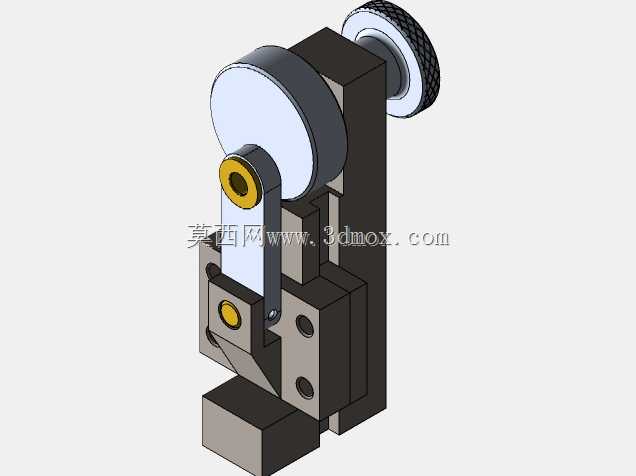

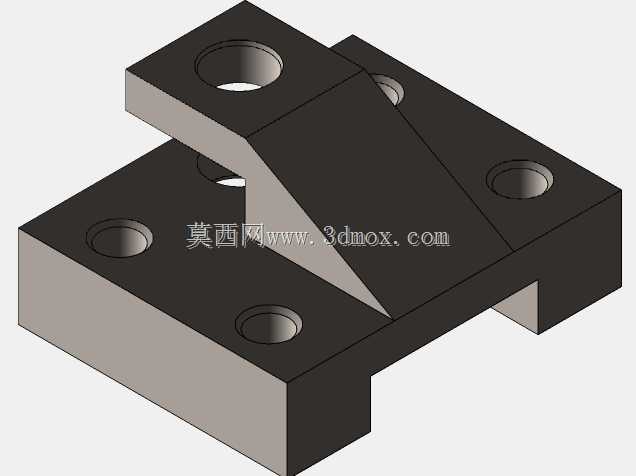

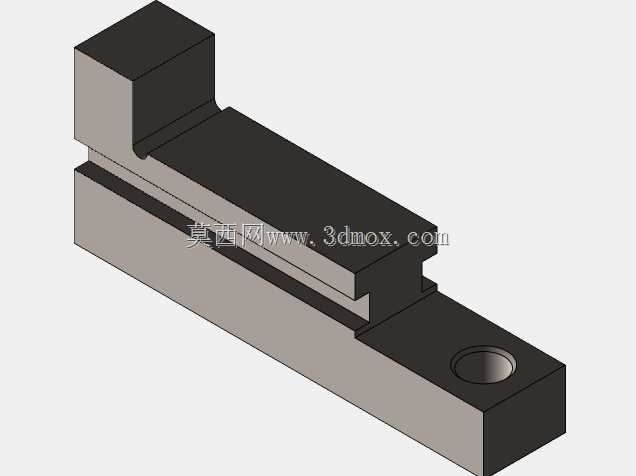

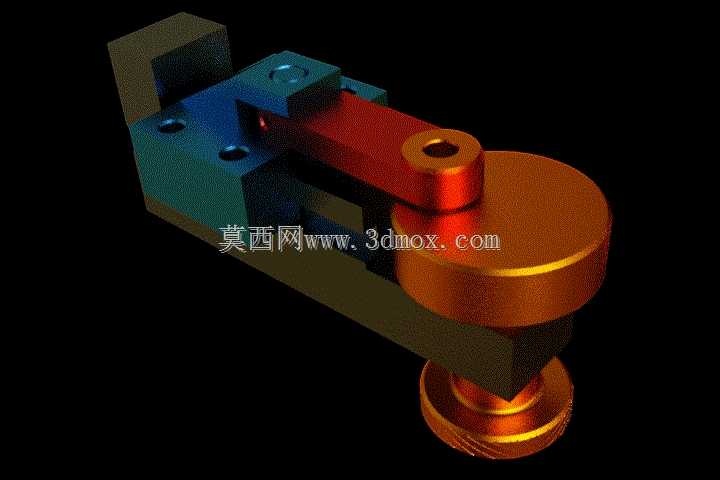

　　这套结构的核心逻辑是完成旋转循环力与直线推力的双向转换，在低压流体输送管路的调压工位、小型工装的夹紧工位都能见到同原理的实际应用，很多现场做设备改造的工程师都接触过这类传动结构，只是不同场景下的尺寸配比、材质选型会根据实际负载做调整。从结构组成来看，整套构件包含固定基座、传动曲柄、联动滑块、端部执行顶杆几个核心部分，固定基座上预留了两个同轴的安装沉孔，孔位公差按照H7级精度设计，安装时可以直接通过内六角螺栓固定在安装基面或者阀组的集成安装板上，基座的侧边做了限位槽结构，滑块在槽内做直线往复运动时，侧向间隙控制在0.02mm以内，避免运动过程中出现卡滞或者偏磨的问题。

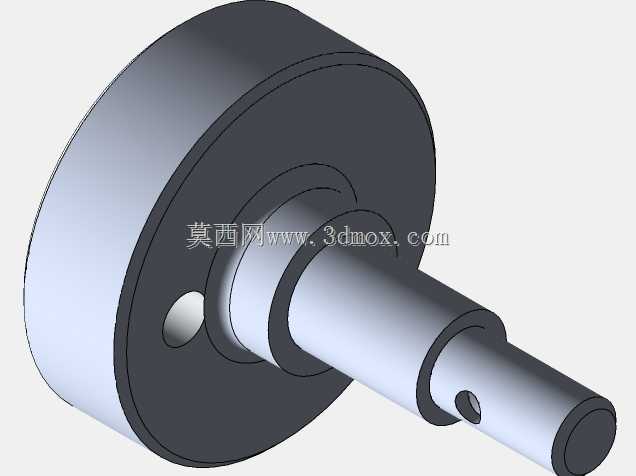

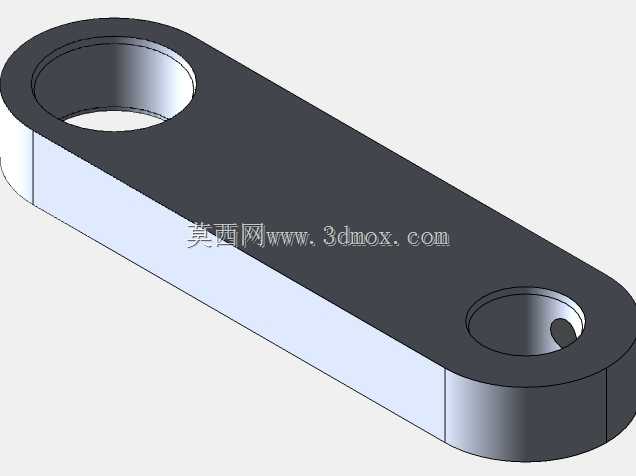

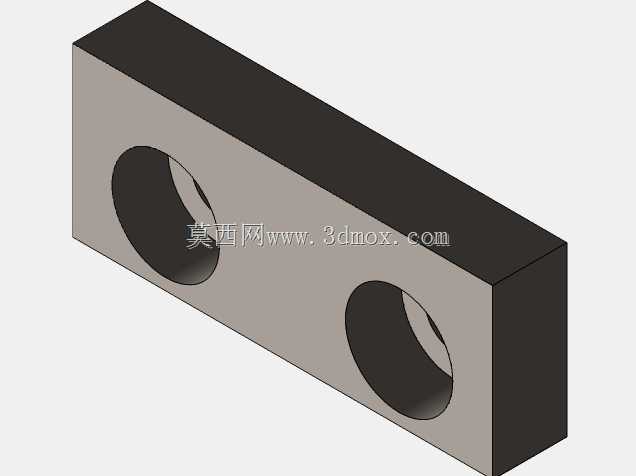

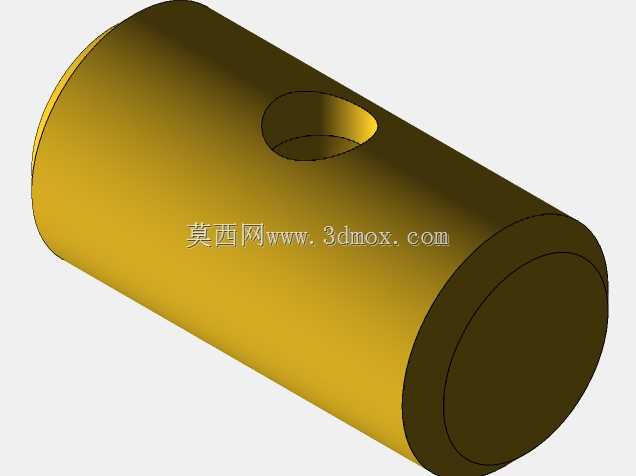

　　传动曲柄的一端通过销轴与滑块铰接，另一端与旋转驱动端连接，当驱动端带动曲柄做整周旋转时，铰接点会带动滑块沿着基座的限位槽做直线往复运动，反过来如果对端部顶杆施加持续的直线压力，也能带动曲柄做往复摆动，这一特性刚好适配减压阀的调压逻辑——通过改变端部顶杆的直线位移量，调整阀芯的开启程度，进而稳定阀后管路的流体压力。做结构设计的时候，首先要核算的是曲柄长度与滑块行程的对应关系，这套结构的曲柄回转中心到铰接点的中心距，直接决定了滑块的最大直线行程，设计时要根据实际需要的顶杆位移量反推曲柄长度，避免出现行程不足或者过位顶死的问题。

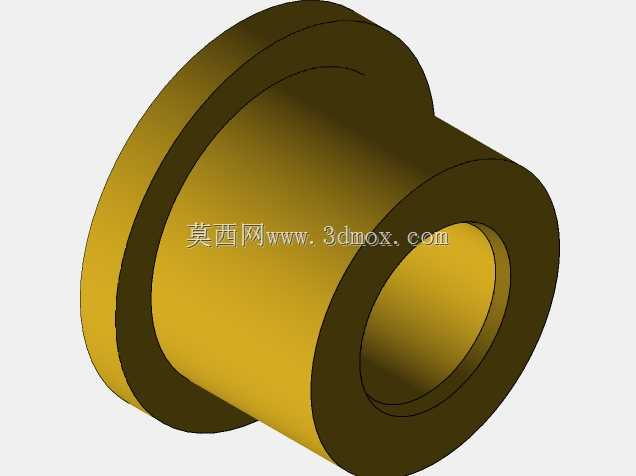

　　其次要考虑运动副的耐磨性能，所有铰接位置都设计了衬套安装位，实际加工时可以镶嵌铜质衬套或者自润滑轴承，降低长期往复运动带来的磨损，延长结构的维护周期。安装边界方面，整套结构的横向安装尺寸要匹配对应阀组的安装面尺寸，基座底部的安装孔中心距要和阀组上的预设螺孔完全对齐，端部顶杆的伸出端要和阀芯的受力中心保持同轴，同轴度公差要控制在0.05mm以内，否则顶杆动作时会产生侧向分力，不仅会加快阀芯密封件的磨损，还会导致调压精度出现偏差。在实际应用场景中，这类结构除了用在减压阀的调压传动部分，还可以移植到小型冲压工装的进给机构、料仓的往复拨料机构上，只需要根据实际负载调整构件的壁厚和销轴直径即可。

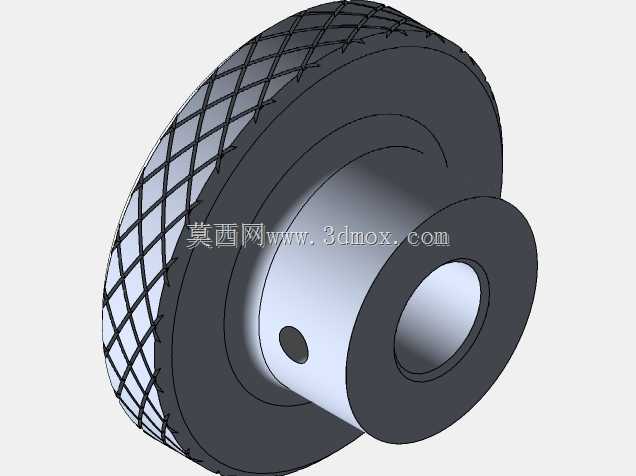

　　比如在小型手动调压阀上应用时，可以在曲柄的旋转端加装手动旋钮，转动旋钮就能带动滑块推动顶杆调整阀芯开度，操作力矩比直接顶推阀芯小很多，操作手感更顺畅；如果用在自动调压的阀组上，可以把曲柄的旋转端和伺服电机的输出轴连接，通过电机的转角控制精准调整滑块的位移量，实现压力的自动闭环调节。设计过程中还要考虑运动的死点问题，当曲柄和滑块的运动方向处于同一直线时，结构会处于传动死点位置，这时候如果是从直线端施加驱动力，会出现无法推动曲柄动作的情况，所以在做阀用结构设计时，要把正常工作的行程区间避开死点位置，或者在曲柄上加装复位弹簧，保证动作的顺畅性。另外，所有运动构件的棱边都做了R0.5的倒角处理，避免装配和维护过程中划伤操作人员，外露的传动部分如果是用在有粉尘或者流体飞溅的场景，还可以在基座外侧加装防尘罩，防止杂质进入运动副加剧磨损。从受力角度分析，曲柄承受的是交变弯曲应力，滑块承受的是往复摩擦力和轴向压力，所以材质选型上，曲柄可以选用45号钢调质处理，表面做发黑防锈，滑块可以选用锡青铜或者耐磨尼龙材质，降低和基座限位槽之间的摩擦系数，基座可以选用铝合金材质做阳极氧化处理，在保证结构强度的同时降低整体重量，方便集成安装到小型阀组或者便携工装上。
