交错编织结构不锈钢过滤丝网三维数模

　　在流体输送、物料筛分、气固分离等工业场景中，金属编织滤网是极为常见的功能构件，这类不锈钢网常被集成在减压阀、流体控制阀、过滤装置的通流路径中，承担拦截杂质、匀化流态、阻隔大颗粒异物进入核心精密组件的作用。不少刚接触结构设计的工程师容易忽略这类构件的细节建模，往往用简单的平面薄板带孔隙特征替代，实际做装配干涉校验、流道通流面积核算、安装配合间隙检查时，这种简化模型很容易出现偏差——比如忽略网丝本身的线径占用的通流空间，导致理论通流能力计算值比实际值偏高，或是装配时误判网体与阀体内腔台阶的干涉量，造成实际装配后网片压合变形、密封失效。

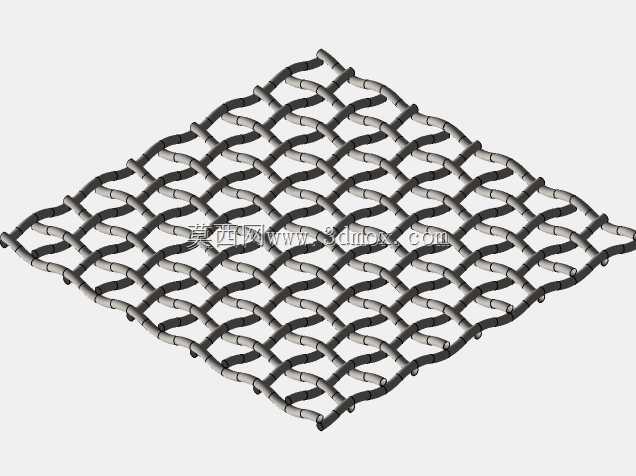

　　这个不锈钢网模型采用了真实的斜纹编织拓扑结构，每根金属丝的交错弯折弧度、相邻丝材的压接叠放关系都做了还原，没有用规则阵列的圆柱交叉去简化编织节点的过渡特征。从结构特性来看，这种人字形交错的编织方式，相比平纹编织的同线径同目数网片，拥有更好的结构韧性，在承受流体正向冲击、反向吹扫的交变载荷时，网丝之间的嵌合限位作用更强，不容易出现网孔移位、丝材松脱的问题，很适合用在减压阀这类存在压力波动、需要定期反向冲洗滤网的流体控制部件中。

　　建模过程中首先确定了核心设计边界：网丝的线径根据常规工业用低压流体过滤场景的常用规格设定，弯折曲率匹配不锈钢丝冷弯成型的最小折弯半径，避免出现实际加工中丝材弯折断裂的不合理结构；网片整体的菱形轮廓适配阀体内腔的环形安装槽尺寸，边缘的丝材收尾处做了平顺收头，没有突出的毛刺结构，对应实际生产中网片边缘压边固定的工艺要求，不会出现安装时丝头翘起刮伤密封垫圈的问题。

　　从安装适配角度看，网片的整体厚度由两层交错丝材的叠压高度决定，建模时预留了安装槽的压合余量，当网片被压环固定在阀腔台阶处时，网面的平面度公差控制在合理范围内，不会出现局部拱起导致的旁流问题。网孔的有效开孔尺寸经过核算，既能满足额定流量下的通流要求，又能拦截粒径大于设计阈值的固体颗粒，避免杂质进入减压阀的调压腔，卡滞调压阀芯、磨损密封副，造成调压失效、内泄漏量超标的故障。

　　在实际工程应用里，这类不锈钢网除了用在阀门的进气/进液端过滤，还可以用在小型设备的通风散热口防尘、粉体输送管路的物料分级筛分、液压系统的回油口粗滤等场景。建模时还原编织结构的另一个实际意义，是可以直接导入有限元分析模块，做网面在不同流体流速、不同压力载荷下的形变仿真，核算网丝的应力集中位置，对比不同编织角度、不同线径下的网片结构强度，替代传统的经验选型方式，让滤网的选型匹配更精准。不少工程师做阀类产品设计时，往往把滤网当成采购件只标注规格不做详细建模，等到样机试制阶段才发现网片厚度和安装槽不匹配、网孔通流面积不够导致压损过大，反复调整安装槽尺寸、更换滤网规格，拉长了样机迭代周期，而精准的三维数模可以在设计阶段就完成这些配合校验，减少试制阶段的问题反馈。

　　另外，这个模型的编织结构做了参数化的特征排布，调整丝径、弯折节距、网片整体轮廓尺寸时，可以快速衍生出不同目数、不同安装尺寸的网片模型，不需要重新从零搭建编织结构，能覆盖不同通径规格的减压阀、过滤器的滤网设计需求。网丝表面的圆角过渡也做了还原，对应实际不锈钢拉丝成型后的表面状态，在做渲染效果验证、装配工艺演示时，能更真实地呈现产品的实际装配效果，不会出现棱角尖锐、和实际零件视觉差异过大的问题。
