吊装导向用单轮滑轮组结构设计

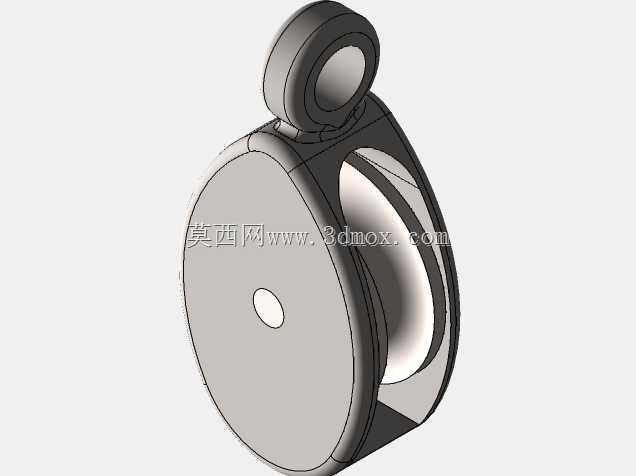

　　这款滑轮组结构主要面向轻载起重、绳索导向类场景设计，常见于小型起重设备、管路阀门配套操作机构、生产线物料移位工位、户外小型吊装作业场景中，核心作用是改变绳索施力方向，降低绳索牵引过程中的摩擦阻力，同时对绳索运行轨迹形成约束，避免绳索跑偏、脱槽引发的作业故障。从结构设计逻辑来看，整体采用分体式组装结构，上部设置一体化吊耳结构，吊耳内孔做圆角过渡处理，避免安装后与挂载销轴形成应力集中，吊耳与下部轮架采用圆弧过渡连接，没有尖锐棱角，既降低了加工过程中的应力残留，也能避免作业过程中剐蹭操作人员或绳索外层。

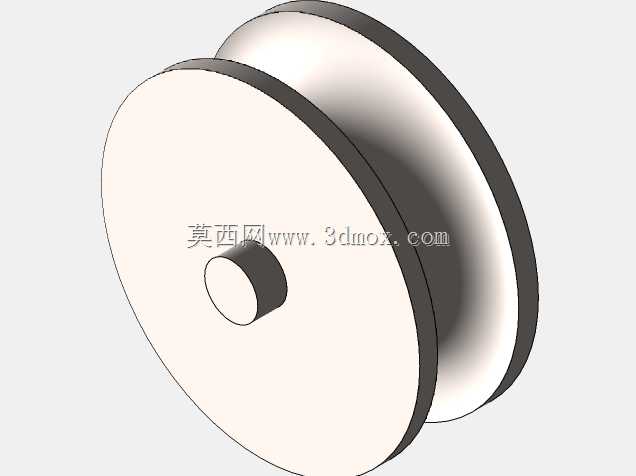

　　轮架部分采用半包式结构设计，两侧护板间距略大于滑轮轮槽宽度，既能够对滑轮形成侧向防护，避免外部杂物卡入轮槽影响转动，也能在绳索出现小幅偏移时起到限位作用，防止绳索从轮槽中脱出。滑轮本体采用中心通孔设计，可适配标准销轴实现与轮架的转动连接，轮槽截面采用圆弧过渡设计，槽底圆弧半径匹配常用直径的纤维绳、钢丝绳规格，绳索嵌入轮槽后接触面积均匀，不会出现局部应力集中导致绳索过早磨损的问题。从安装边界来看，上部吊耳的安装孔直径适配常规M8-M12规格的挂载销轴，整体安装后占用的径向空间紧凑，不需要预留过大的安装避让位，在狭窄的设备舱、管路安装空间内也能完成布置。

　　轮架的半包结构在靠近绳索进出的位置做了扩口处理，绳索允许的偏角范围可达15度，在实际作业中即使牵引方向存在小幅偏差，也不会出现绳索与轮架边缘硬摩擦的情况。设计过程中针对转动副的间隙做了合理控制，滑轮与轮架两侧护板之间预留0.2-0.3mm的装配间隙，既不会因为间隙过大导致滑轮晃动，也不会因为间隙过小出现转动卡滞，即使在有少量粉尘、水汽的作业环境中，也能保持顺畅转动。滑轮轮缘部分做了加厚处理，在承受额定载荷时轮缘的变形量控制在允许范围内，不会因为长期受载出现轮槽变形导致绳索卡滞。

　　从实际使用的角度出发，这款滑轮组不需要复杂的维护，转动部位可根据使用场景选配自润滑衬套或者标准滚动轴承，在轻载手动操作场景下采用自润滑衬套即可满足使用寿命要求，在频繁作业的工位可替换为滚动轴承降低转动阻力。结构上没有复杂的异形曲面，所有加工面均可通过常规车削、铣削工艺完成加工，不需要特殊的定制刀具，加工成本可控，适合批量生产配套。在阀门配套的操作机构中，这类滑轮组常用来改变远程操作拉索的走向，让操作人员可以在安全位置操作高位或者狭窄空间内的阀门；在小型物料吊装场景中，搭配固定支架使用可以实现垂直方向的重物提升，减少人力牵引的作用力；在生产线的物料移送工位，这类滑轮组可以作为绳索导向部件，引导牵引绳沿设定路径运行，保障物料移送过程平稳。设计时充分考虑了不同场景的安装兼容性，上部吊耳既可以通过销轴挂载到固定支架上，也可以通过卸扣连接到其他承载结构上，不需要额外加工定制连接配件。轮架的外侧平面做了平整处理，在需要侧向固定的场景中，也可以通过压板将轮架固定到设备机架上，实现滑轮位置的完全固定，满足固定导向的使用需求。整体结构没有易损的小零件，长期使用过程中仅需要定期清理轮槽内的杂物，检查转动副的磨损情况即可，维护难度极低。
