双缸往复式内燃动力机构装配结构

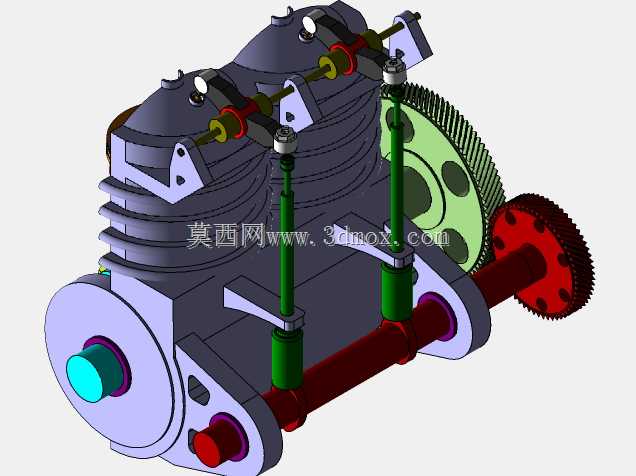

　　这套双缸动力结构的建模还原，完全贴合小型内燃动力设备的实际装配逻辑，从拆解的结构层级能清晰看到动力从燃烧做功到输出的完整传递路径。在小型通用动力场景里，这类双缸结构常被用在便携发电机组、小型园林作业机械、轻型摩托动力单元上，相比单缸结构，它的做功间隔角更小，曲轴运转时的动平衡表现更优，能有效降低整机运行时的振动幅度，减少配套设备的机架疲劳损耗。

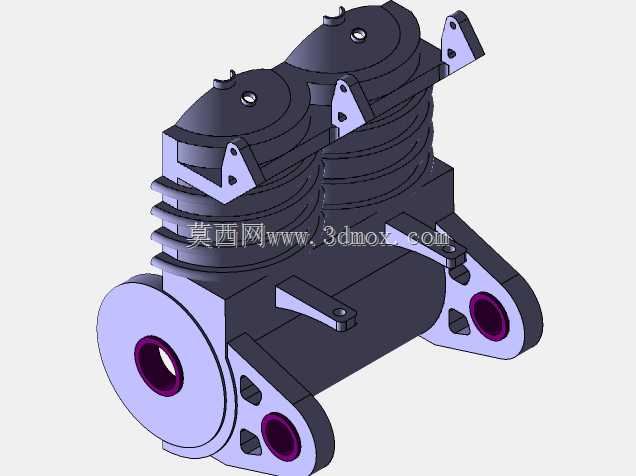

　　从结构设计逻辑来看，建模时优先还原了缸体的散热鳍片结构，这类外露式鳍片是风冷动力单元的核心散热设计，鳍片的间距、厚度都经过热传导效率校核，保证缸内燃烧产生的热量能快速通过鳍片与空气对流散出，避免缸体温度过高导致的润滑失效、零件热变形问题。两个气缸呈平行并列布置，共用下部的曲轴箱腔体，这种布局能最大限度压缩整机的横向尺寸，同时让进排气门的布置更规整，配气机构的传动路径更短。

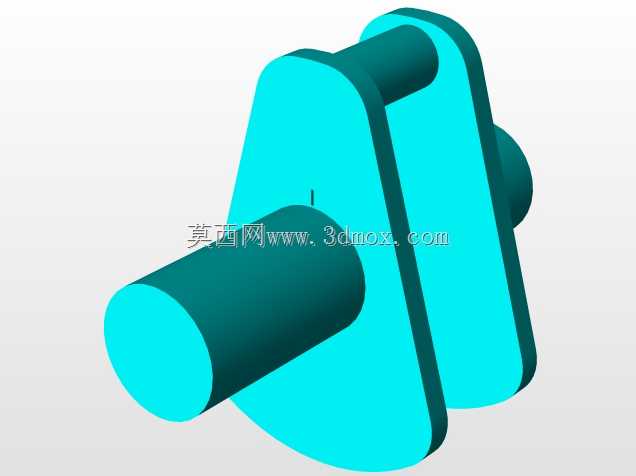

　　配气部分的顶置气门结构通过推杆与曲轴端的正时齿轮联动，建模里清晰还原了正时齿轮的啮合标记位置，实际装配中这个标记直接决定了气门开闭时机与活塞行程的匹配度，一旦错位就会出现气门碰撞活塞、动力输出不足甚至零件报废的问题。曲轴部分采用整体式锻造结构的建模还原，两个曲柄销的相位差180度，保证两个活塞交替到达上止点，让动力输出更平顺，曲轴两端的轴承位做了公差匹配设计，与曲轴箱的轴承座采用过渡配合，保证运转时的同轴度，减少径向跳动带来的磨损。

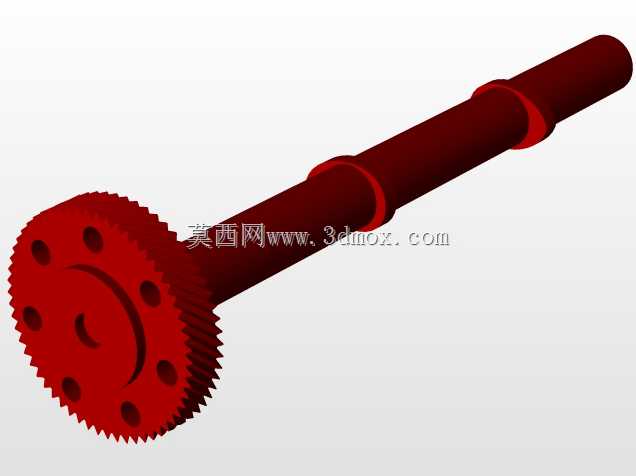

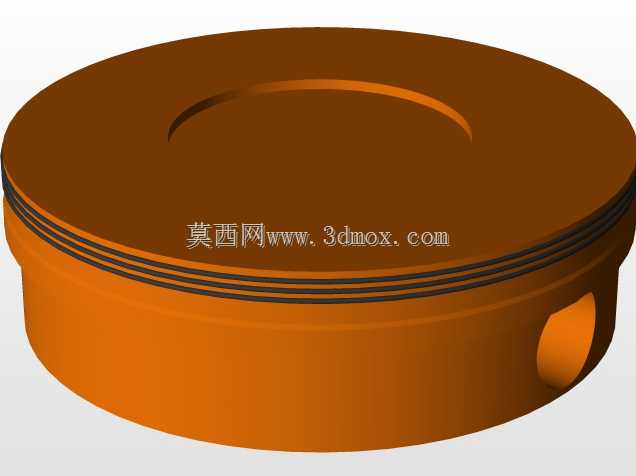

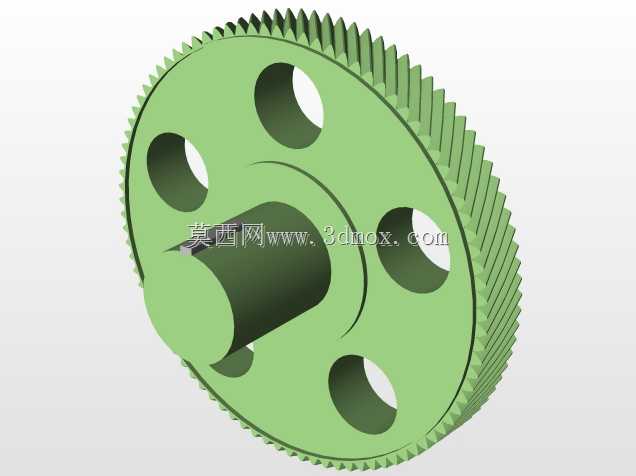

　　传动端的大直径从动齿轮与曲轴输出端的主动齿轮啮合，建模里还原了齿轮的齿形参数与侧隙设计，合理的齿侧间隙能避免热胀导致的卡滞，同时缓冲做功瞬间的冲击载荷，齿轮端面的连接法兰做了均布的螺栓孔设计，匹配不同的负载端连接需求，不管是连接发电机转子还是传动皮带轮，都能通过法兰直接适配，不需要额外做转接结构。活塞部分的建模还原了活塞销的卡簧槽、活塞环的安装槽位，三道环的槽宽分别对应气环与油环的安装尺寸，实际装配中油环负责刮除缸壁多余的润滑油，避免机油窜入燃烧室参与燃烧，气环则负责密封燃烧腔的高压燃气，保证压缩比达到设计值。

　　安装边界上，这套结构的曲轴箱底部预留了四个安装支脚，支脚的螺栓孔位间距符合小型通用动力的通用安装尺寸，不需要重新设计机架转接板就能直接替换同规格的单缸动力单元，整机的重心落在曲轴轴线偏下的位置，安装后能降低整机的重心高度，减少运行时的倾覆力矩。缸盖部分的火花塞安装孔做了锥面密封结构建模，与标准火花塞的密封锥面完全匹配，保证燃烧腔的密封性，进排气道的走向做了流线型优化，减少进排气的阻力，提升充气效率。

　　从建模的装配层级来看，所有零件的配合面都做了贴合校验，没有出现干涉错位的问题，比如活塞运行到上止点时，活塞顶面与缸盖底面的余隙高度符合小型内燃机的设计规范，既保证压缩比达标，又不会出现活塞碰气门的问题。推杆的长度与气门挺柱的行程做了匹配，保证气门的最大升程符合设计值，能在进气冲程吸入足够的可燃混合气，排气冲程彻底排出燃烧后的废气。正时齿轮的传动比为1:2，保证曲轴每旋转两圈，凸轮轴旋转一圈，完成完整的四冲程工作循环，这个传动比的匹配是四冲程内燃机正常运转的核心基础，建模时严格按照这个传动关系做了齿轮齿数的匹配，还原真实的运动逻辑。
