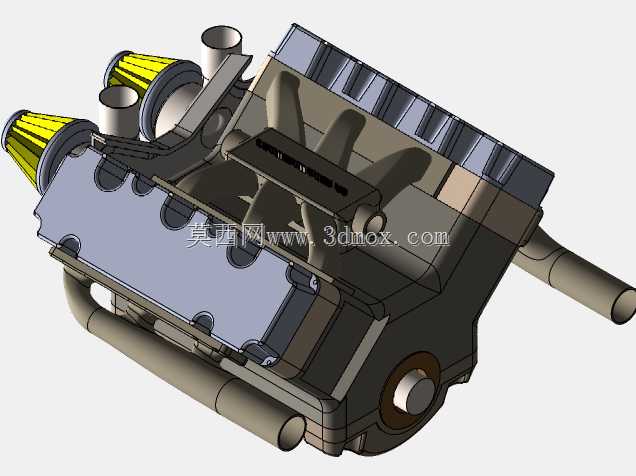

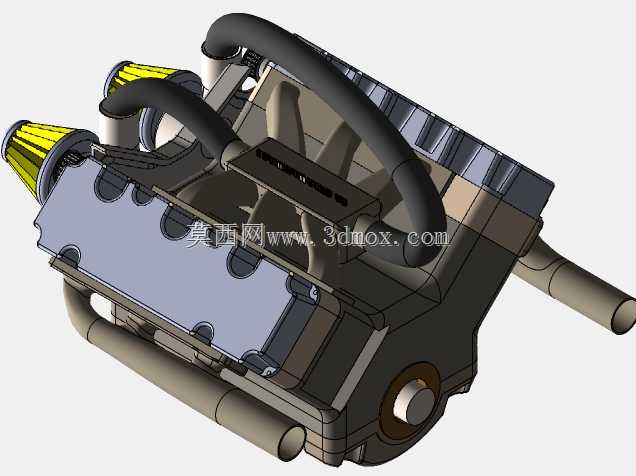

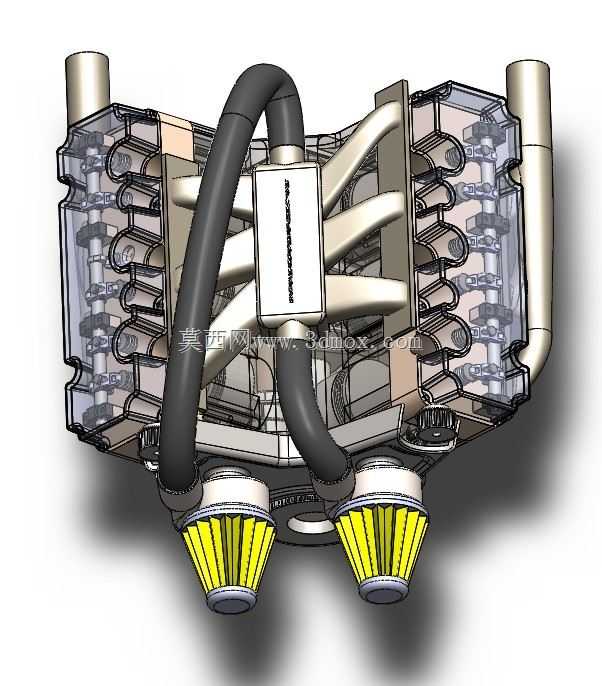

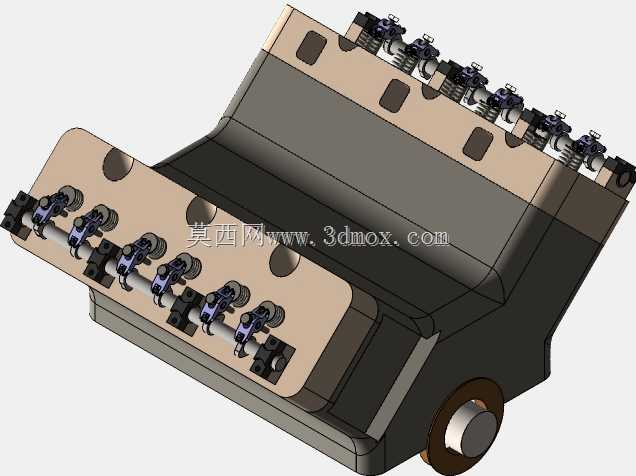

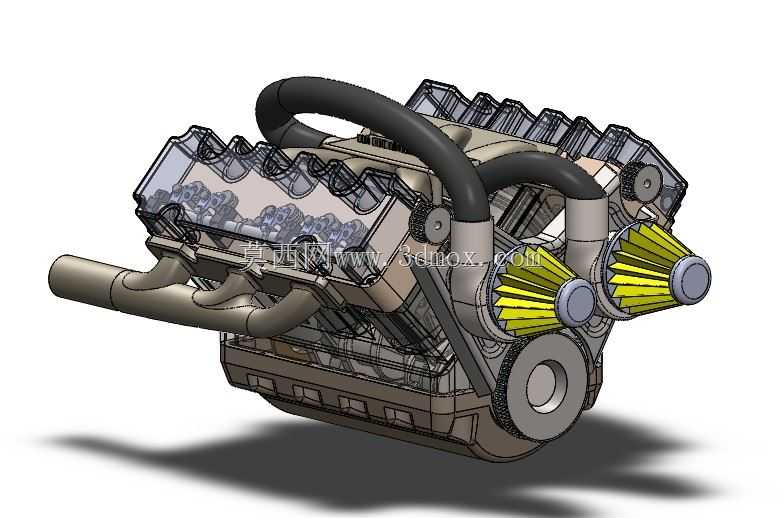

V型六缸涡轮增压发动机结构展示

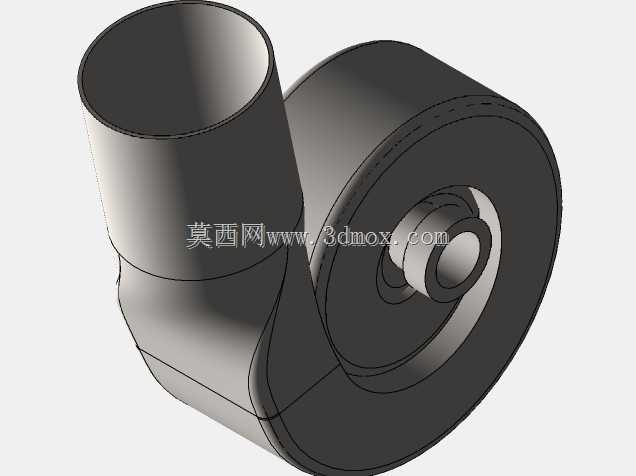

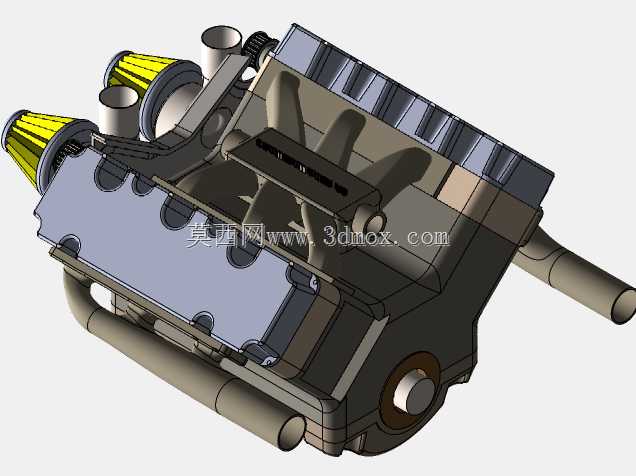

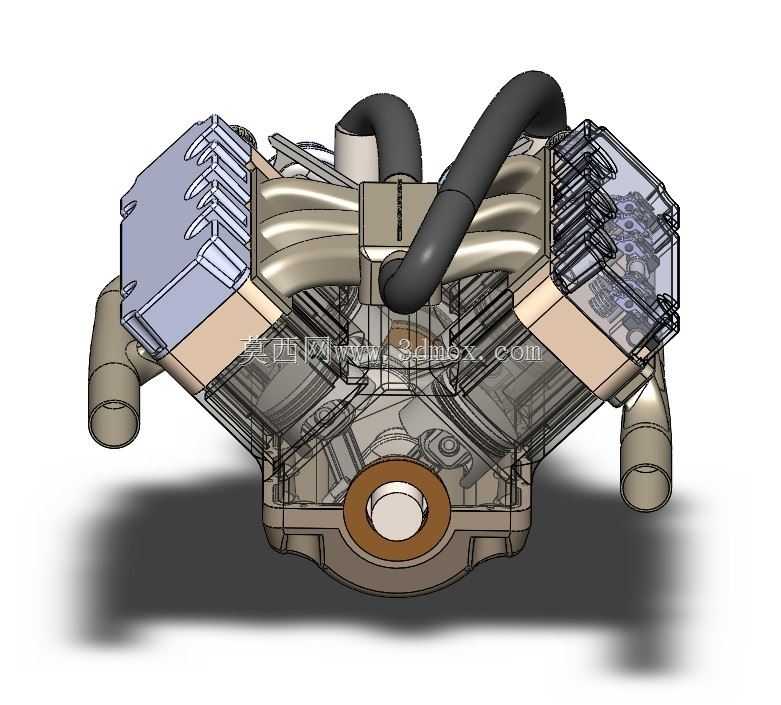

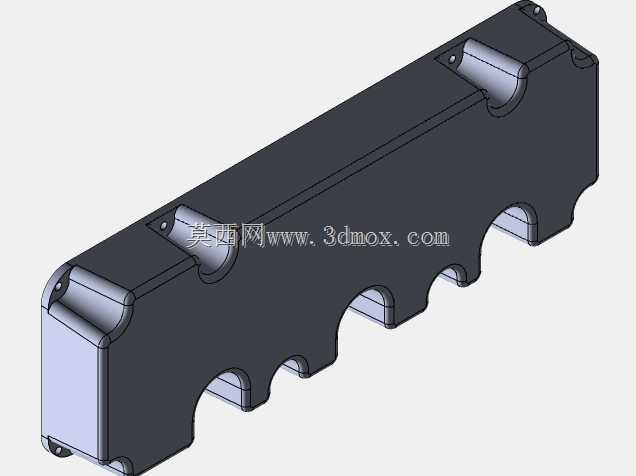

　　这款V型六缸涡轮增压动力装置，在乘用车高性能动力配套、轻型商用车辆动力升级、小型船舶舷内动力改装、非道路移动机械动力替换场景中都有广泛适配空间。区别于直列六缸机型的长缸体布局，60度夹角的V型缸体排布将整机长度压缩了近三分之一，对于前置后驱车型的前舱布局、小型船舶机舱的横向空间利用都更友好，能给冷却系统、进排气附件留出更充足的布置余量。从结构设计逻辑来看，两侧缸盖采用对称式进排气布局，每列三个气缸的进气道汇聚后接入涡轮增压单元，双涡轮分别对应单侧气缸组的排气脉冲，相比单涡轮大惯量叶轮的设计，能在更低转速区间建立起目标增压压力，有效缓解大排量机型的低转速扭矩迟滞问题。

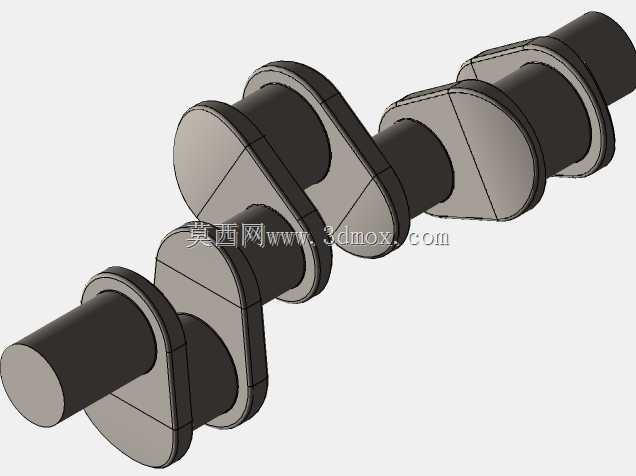

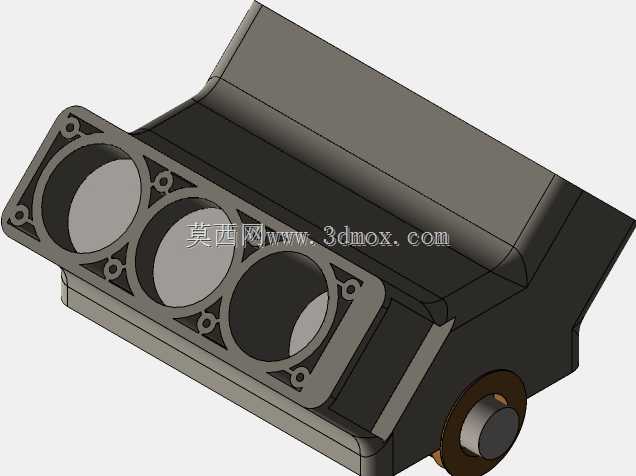

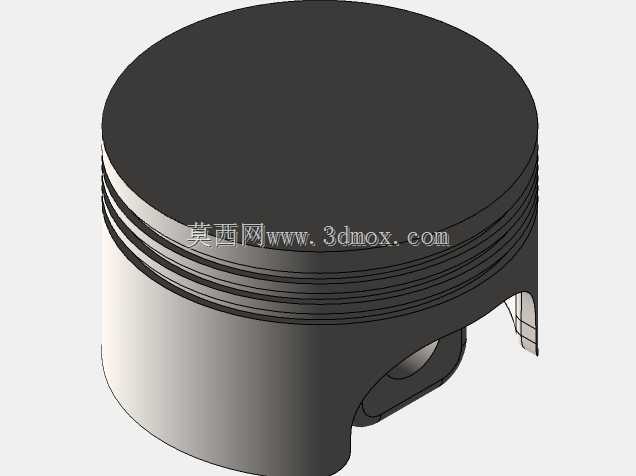

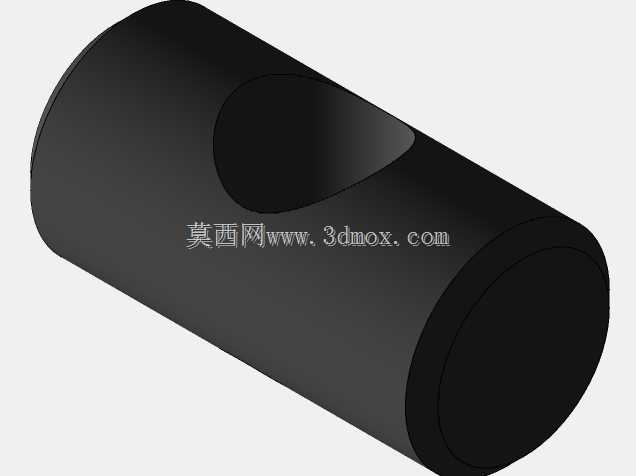

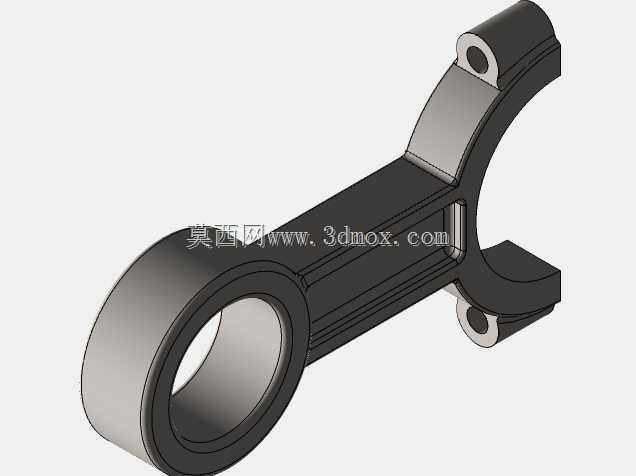

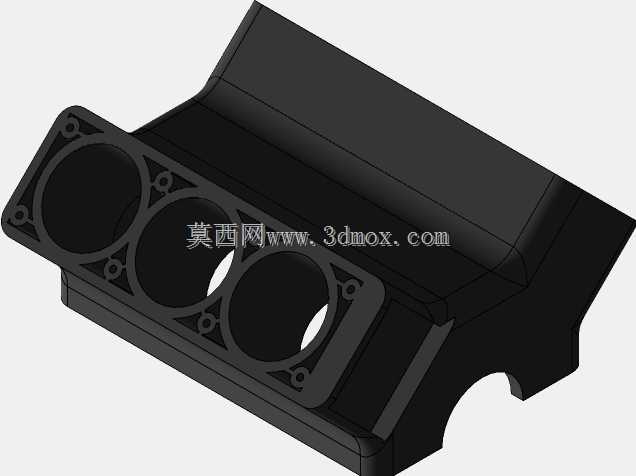

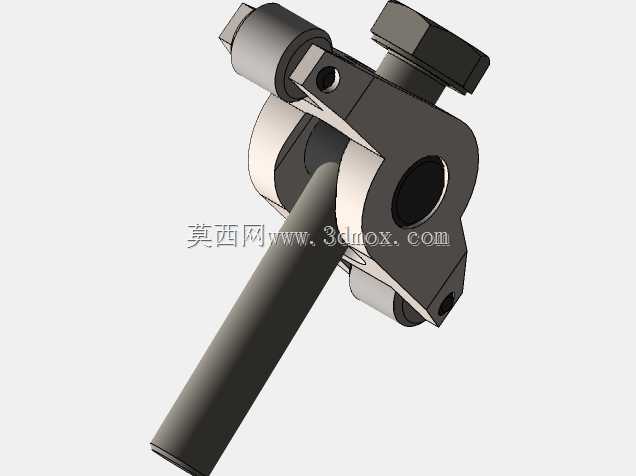

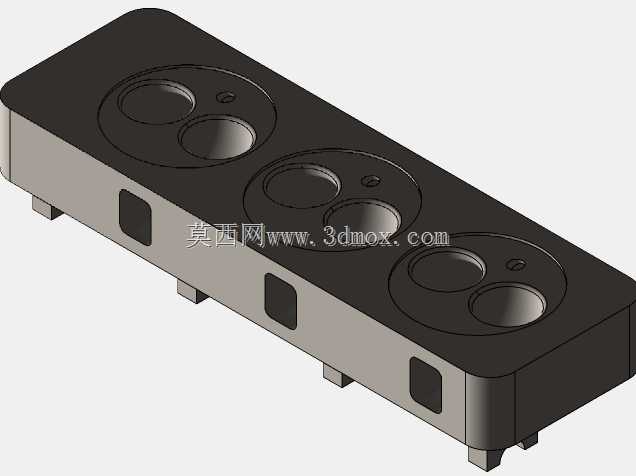

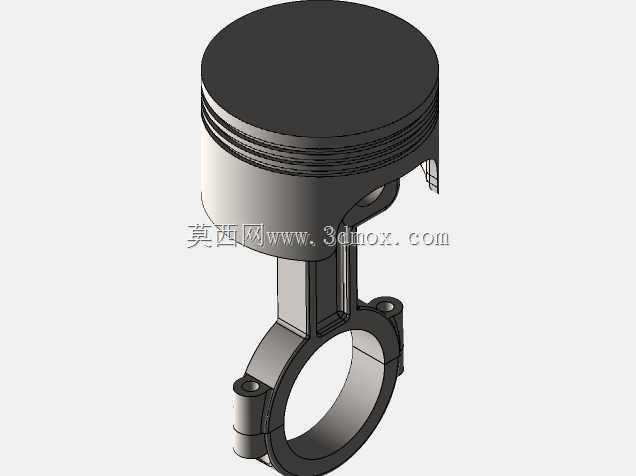

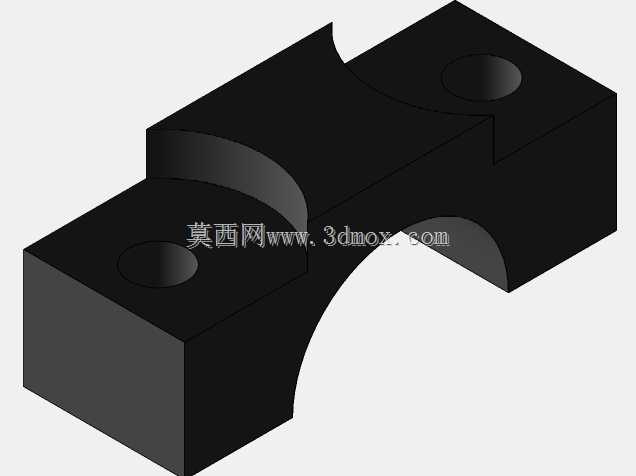

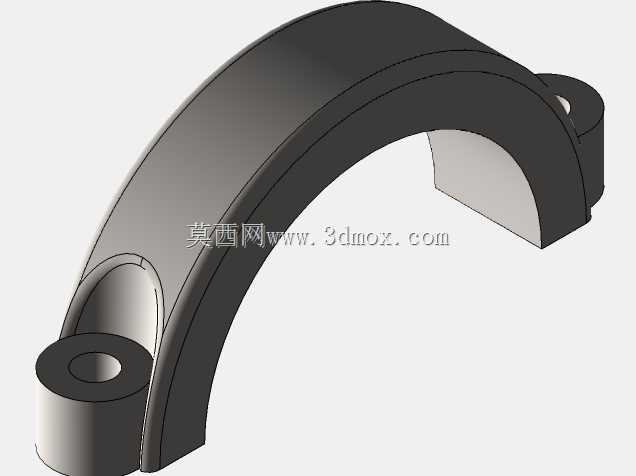

　　缸体下部采用加强型龙门式结构，主轴承盖采用横向螺栓与纵向螺栓配合的锁紧方式，可承受高增压工况下的曲轴交变载荷，曲轴采用全平衡配重设计，六个曲柄销错开120度相位，保证各缸点火间隔均匀，运转时的一阶、二阶振动都能通过自身结构平衡抵消，不需要额外加装平衡轴来抵消振动，既减少了整机运动部件数量，也降低了运转过程中的机械损耗。活塞顶部采用凹坑式燃烧室设计，配合缸盖内的屋脊型燃烧室结构，可在压缩行程形成合理的挤流与湍流，提升油气混合均匀度，配合增压后的进气充量，能在不提升缸径行程的前提下输出更高的动力指标。

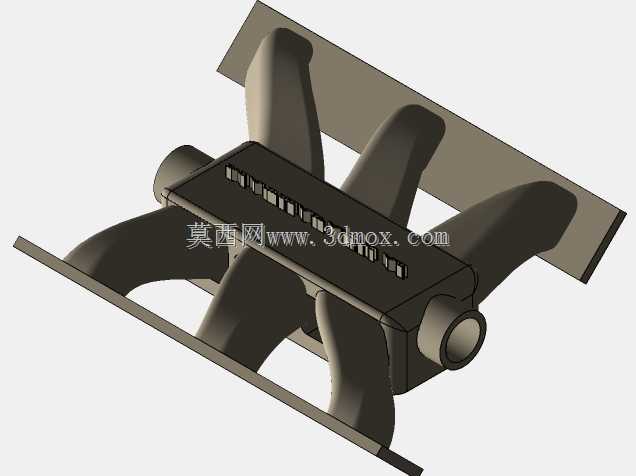

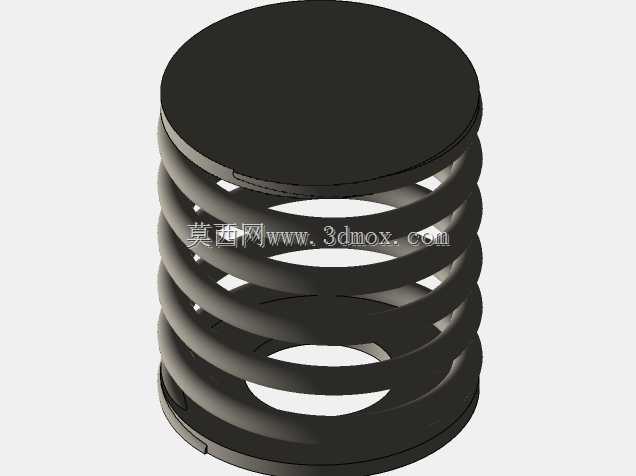

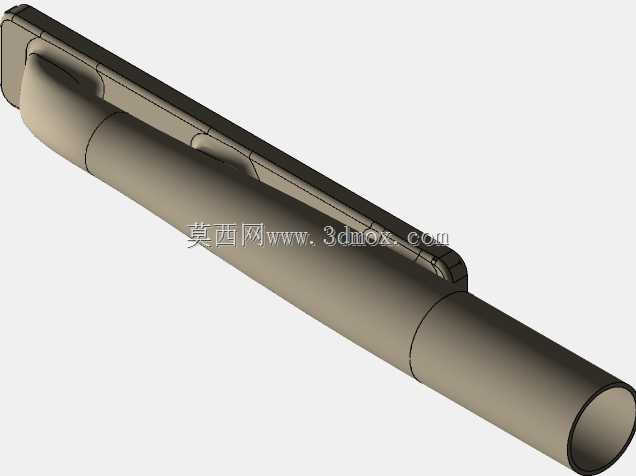

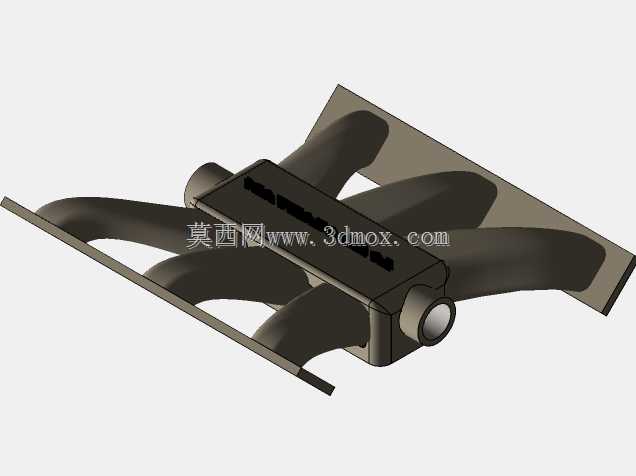

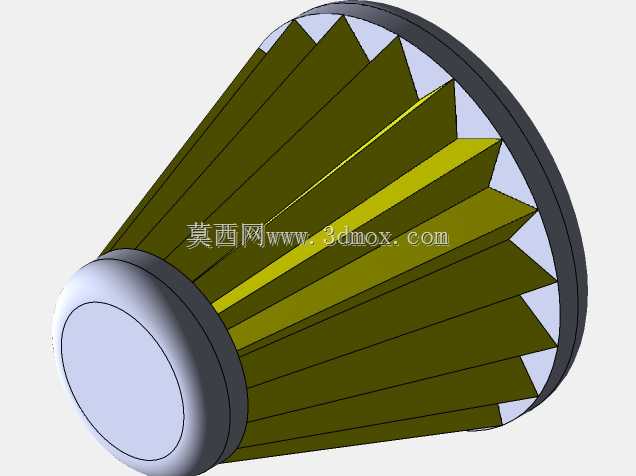

　　进气管路采用对称式等长设计，保证各缸进气量的一致性，避免因进气歧管长度差异导致的各缸空燃比偏差，排气歧管采用集成式设计，直接与涡轮壳体连接，缩短排气路径，减少排气热量损失，让涡轮在冷机阶段更快进入工作温度区间，同时也降低了排气系统的整体重量。冷却系统采用分路设计，缸体水套侧重缸筒周围的冷却均匀性，避免缸筒变形导致的活塞环密封失效，缸盖水套则侧重鼻梁区、排气门座周围的高热负荷区域冷却，通过不同的水套截面设计控制冷却液流速，保证各区域工作温度维持在合理区间。

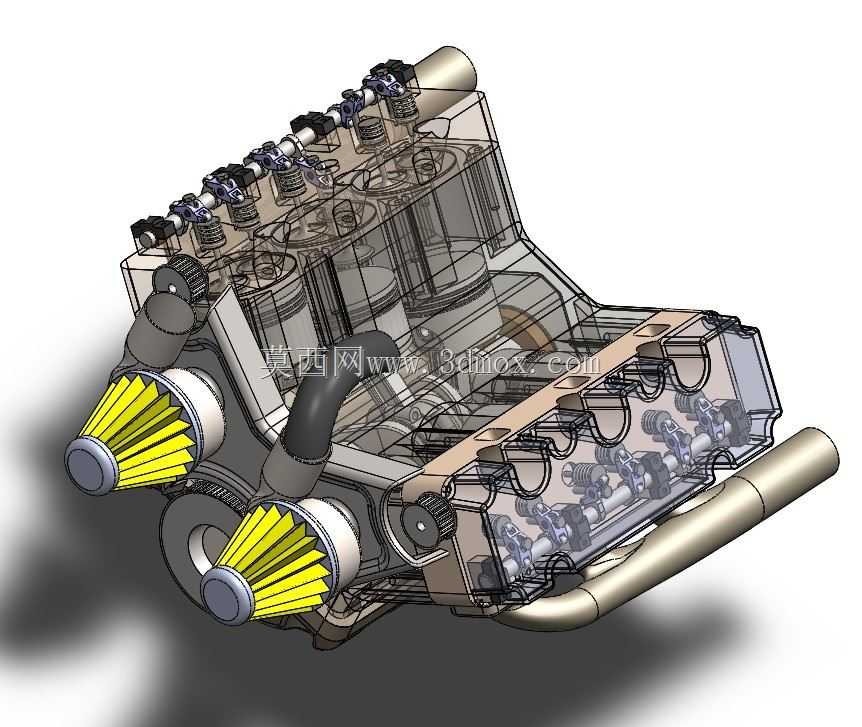

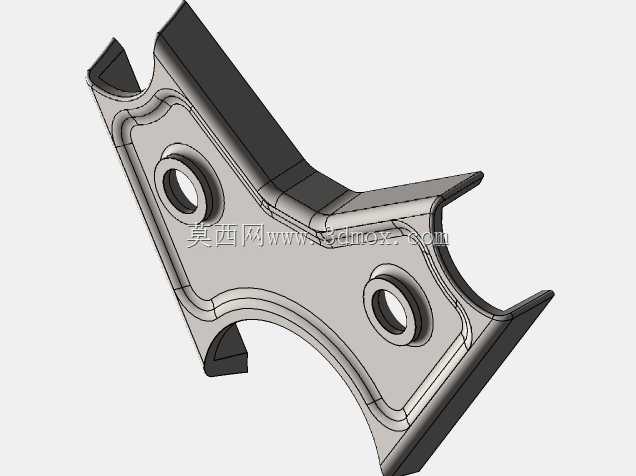

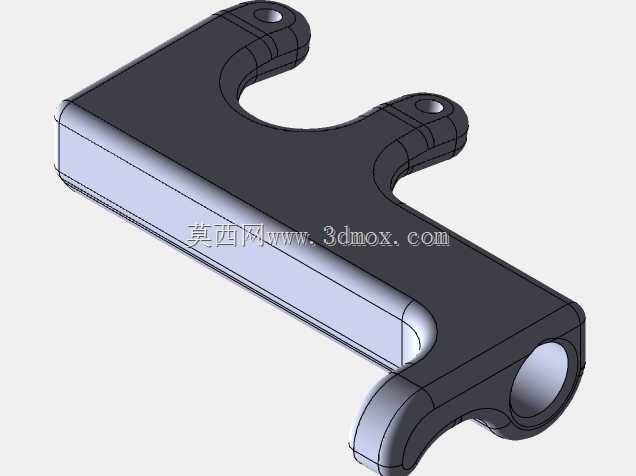

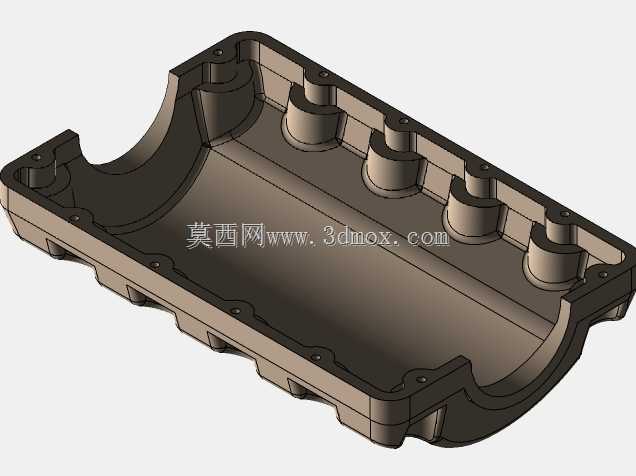

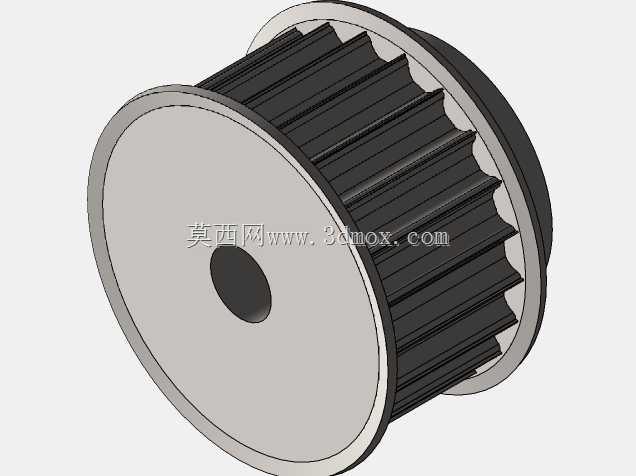

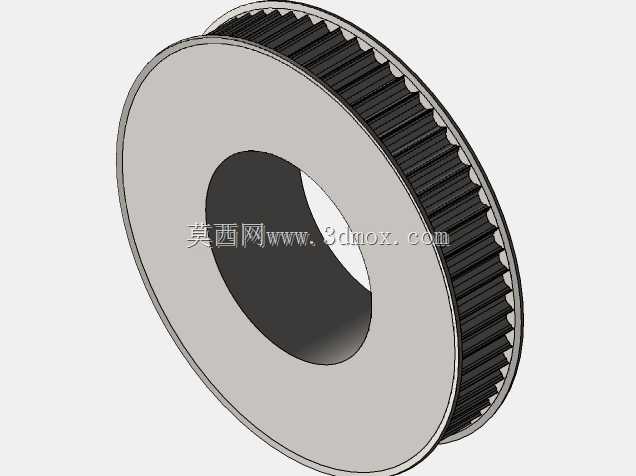

　　润滑系统采用湿式油底壳结构，内置集滤器与机油泵，机油泵采用可变排量设计，可根据不同转速工况调整机油供给量，减少不必要的功率损耗，主油道布置在缸体V型夹角内部，缩短到各主轴颈、连杆轴颈、凸轮轴轴颈的油路长度，保证高转速工况下各摩擦副的机油供给压力稳定。安装边界方面，整机前端附件驱动轮系采用模块化设计，发电机、空调压缩机、水泵、张紧轮都集成在前端盖板上，不需要额外设计独立安装支架，整机后端与变速箱连接的法兰面采用标准化接口尺寸，可适配不同扭矩等级的手动、自动变速箱，缸体两侧预留的发动机悬置安装点位置经过重心匹配，安装后整机的重心落在悬置支撑点构成的三角形中心区域，可有效降低运转过程中传递到车架的振动幅值。从建模细节来看，模型完整还原了内部活塞、连杆、曲轴、配气机构、涡轮增压器的装配关系，各部件之间的配合间隙、运动干涉检查都经过验证，可用于动力总成布置的干涉校核、教学演示中的结构原理展示，也能作为改装方案设计时的尺寸参考依据，帮助设计人员快速完成周边附件的匹配设计，减少前期方案阶段的尺寸测绘工作量。
