多股捻合钢制钢丝绳索三维结构设计

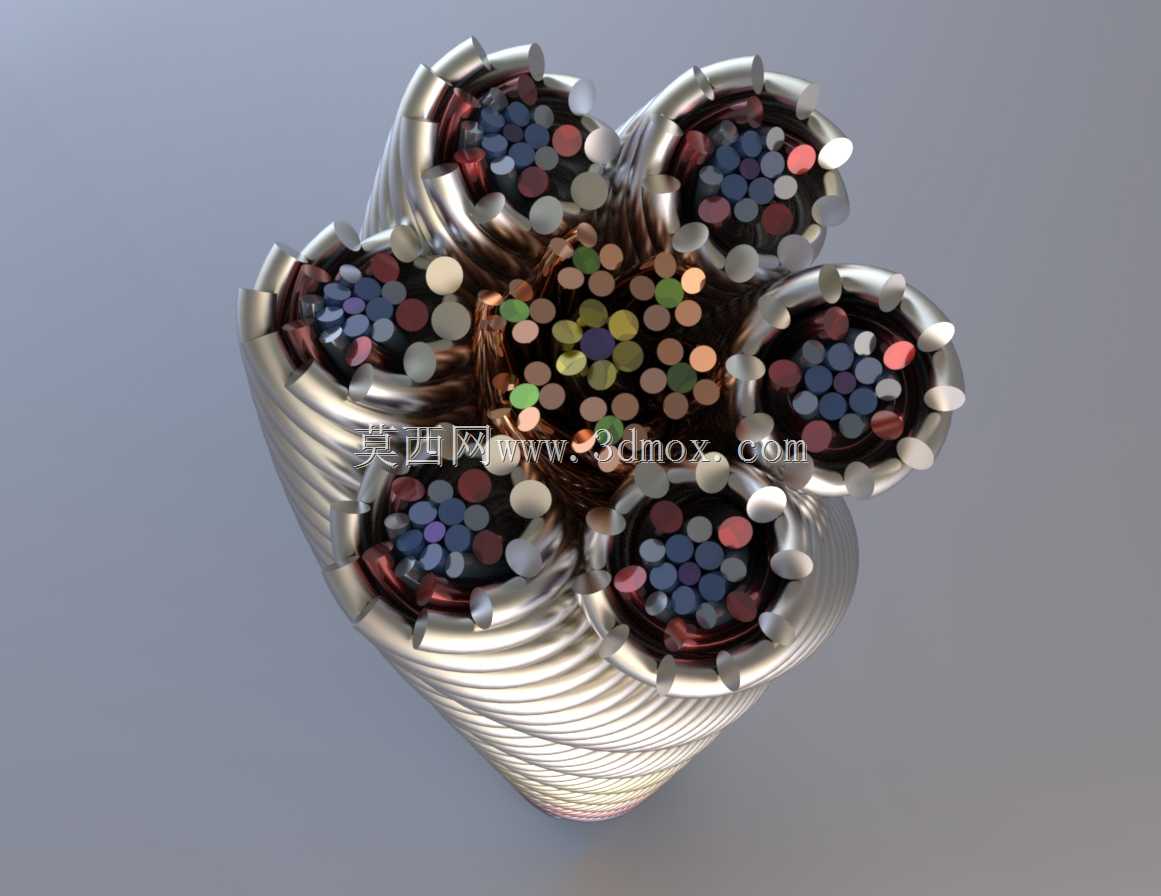

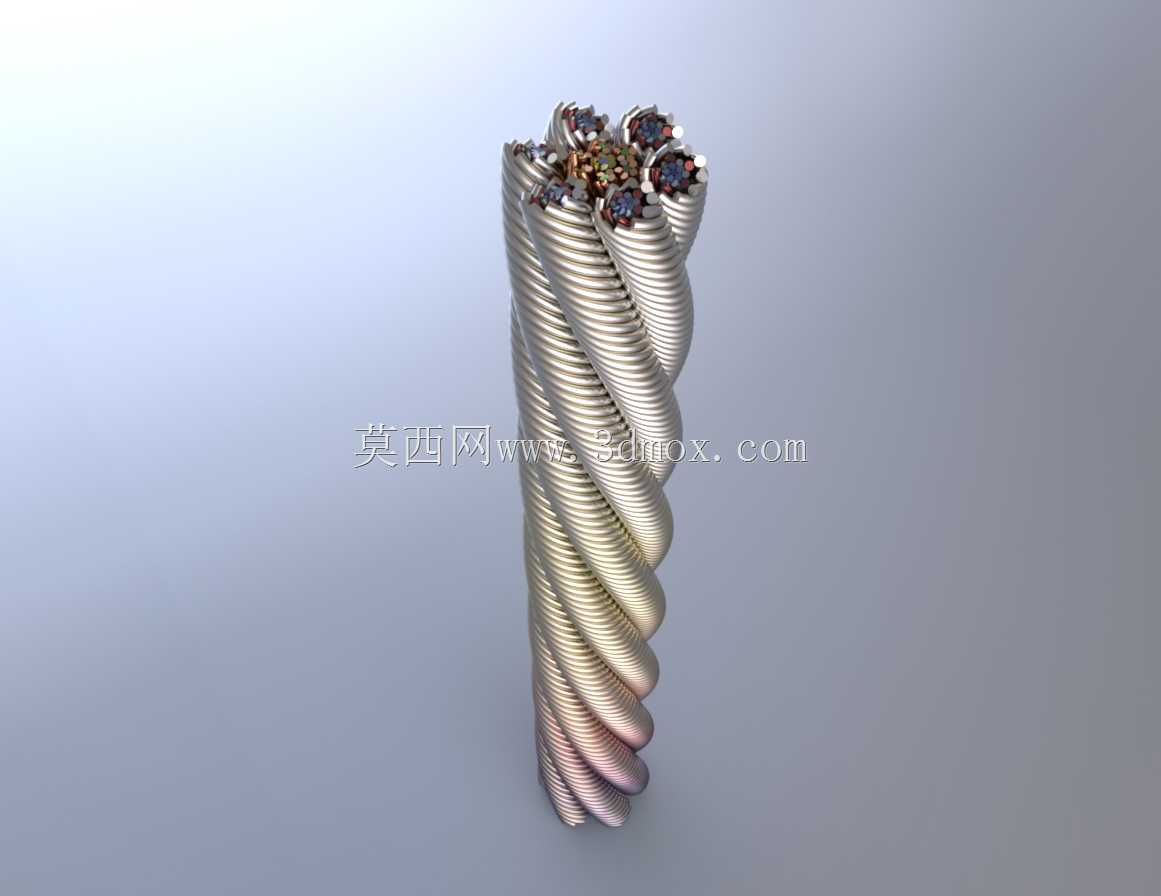

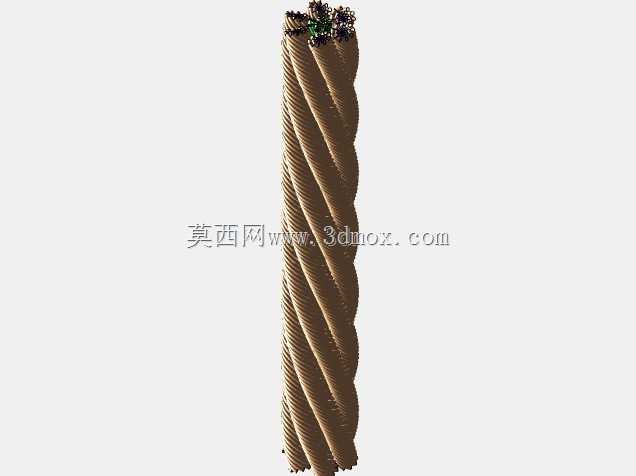

　　日常做设备结构设计时，钢丝绳索是非常容易被忽略但又直接影响设备安全冗余的核心受力构件，很多刚入行的工程师做选型时只会查手册里的破断拉力参数，很少会关注索体本身的捻制结构对受力表现的影响，这次做的这个索体结构建模，就是把实际工业用多股钢丝绳的捻合逻辑完整还原出来，方便后续做受力仿真、索具配套设计的时候直接调用参考。先从实际应用场景说，这类多股捻合的钢丝绳索覆盖的工况非常广，车间里起重电葫芦的起吊索具、矿山提升设备的牵引索、电梯的曳引承重索、船舶码头的系泊固定索、甚至户外架空线缆的承拉挂索，都会用到同结构的捻合钢索，不同工况下对索的捻向、股数、丝径搭配要求差异很大，比如起重场景常用交互捻的结构，避免起吊过程中索体自身打转发散，而频繁弯曲的曳引场景会用线接触的捻制结构，降低反复弯折带来的丝间磨损。从结构特性来看，这个模型还原的是多股分层捻合的结构，中心设置独立的股芯，外层每一股都由多根细钢丝按固定捻距螺旋缠绕在芯股外侧，再将成型的单股按统一的螺旋升角捻合为整索，这种结构的核心优势是受力时每根钢丝的载荷分配更均匀，不会出现单丝应力集中提前断裂的问题，同时整索具备足够的轴向柔韧性，能适配卷筒、滑轮的弯曲半径，不会因为刚性过大出现弯折断丝。

　　做这个结构建模的时候，最核心的是控制两个参数，一个是捻距，也就是单股或单丝绕索芯旋转一周对应的轴向长度，捻距过小会导致索体刚性过大，弯曲时丝间挤压应力过高，捻距过大则会让索体结构松散，承重时容易出现各股受力不均的问题，实际工业生产中一般会把捻距控制在索径的6-8倍区间，建模时要严格对应这个比例，保证结构和实物一致；另一个是螺旋升角的匹配，内层丝和外层股的升角要做对应匹配，避免装配时出现丝间干涉，同时要预留出钢丝之间的微小间隙，模拟实际索体受力时的丝间微动空间，毕竟实际使用中钢丝绳受拉时会出现轴向伸长、径向缩径的形变，建模时如果完全做零间隙配合，后续做有限元仿真的时候就会出现计算不收敛的问题。

　　再说到安装边界的问题，这类钢丝绳索在设备上使用时，端部不会直接裸露，一般会配套浇铸索节、楔形接头、压制铝套这类固定端配件，建模时索体的外径公差要控制在标准范围内，保证和常规索具配件的适配性，比如对应16mm公称直径的索体，建模时外径偏差要控制在正0.2mm以内，避免压制接头时出现压不紧或者索体穿不进接头的问题；同时索体的最小弯曲半径要在结构设计时明确，一般静态固定场景下弯曲半径不小于索径的5倍，动态绕滑轮运行的场景下弯曲半径不小于索径的20倍，这个参数直接关系到配套滑轮、卷筒的槽径设计，很多设备出现钢丝绳早期断丝的问题，本质就是滑轮槽径选小了，导致索体弯曲应力超过材料疲劳极限。

　　另外在做结构设计时还要考虑使用场景的磨损问题，这类多股捻合的索体外层钢丝一般会选用稍高的硬度，和滑轮槽接触时降低磨损速率，而内层钢丝侧重韧性，缓冲受拉时的冲击载荷，建模时把各层钢丝的结构拆分出来，后续做材料赋值、仿真分析的时候就能分别设置参数，不用再重新拆分结构。很多工程师做索具选型时只会看整索的破断拉力，实际上捻合结构的合理性直接决定了索的实际使用寿命，比如点接触的索结构丝间接触应力高，反复弯曲时容易出现磨损断丝，而线接触的结构丝间接触面积大，应力分布更均匀，使用寿命能提升30%以上，这个模型还原的就是线接触的西鲁式结构，外层钢丝直径稍粗，耐磨性能更好，适合频繁往复运动的牵引、起吊工况。做这个建模的时候没有做简化处理，每一根钢丝的螺旋路径都单独生成，没有用贴图或者简化圆柱代替，就是为了后续做干涉检查、运动仿真的时候能真实反映索体弯曲时的各丝位置变化，比如当索体绕上滑轮时，外层钢丝的相对滑移量、各股之间的挤压位置都能通过模型直观体现，不用再靠经验估算。还要注意的是，索体的捻向选择要和配套卷筒的绳槽旋向匹配，比如单层缠绕的卷筒一般用右旋绳配右旋槽，避免缠绕时出现索体拧转，多层缠绕时要考虑相邻层索体的旋向匹配，减少层间磨损，这些结构细节在建模时都通过螺旋方向的设置做了还原，方便选型时直接对应工况调整参数。
