无铅铸造黄铜1/2寸外螺纹活接接头

　　在民用给排水、小型液压回路、低压气动输送以及食品级流体输送管路的布设场景里，这类1/2规格的铸造黄铜外螺纹活接接头是管路衔接环节里出镜率极高的基础零件，很多现场施工的师傅都习惯把这类零件叫做“油任”，核心作用就是在不需要大范围转动两端已固定管路的前提下，完成两段管路的密封对接，后期拆检维护的时候也不用把整段管路全部拧开，只需要松开中间的锁紧螺母就能断开衔接，大幅降低后期运维的拆装工作量。

　　从实际使用的工况适配来看，这款接头采用无铅黄铜铸造而成，材质本身的切削性能优异，铸造后的毛坯经过少量机加工就能达到很高的尺寸精度，同时黄铜的抗锈蚀能力在常规水介质、低压油气介质里表现足够稳定，不会像普通碳钢接头那样长期接触水介质就出现锈渣脱落堵塞管路的问题，无铅的材质配比也能满足饮用水输送、食品加工流体管路的卫生要求，避免重金属析出污染输送介质。

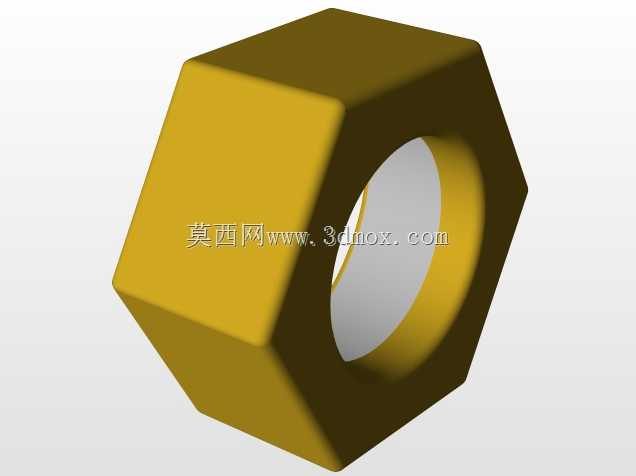

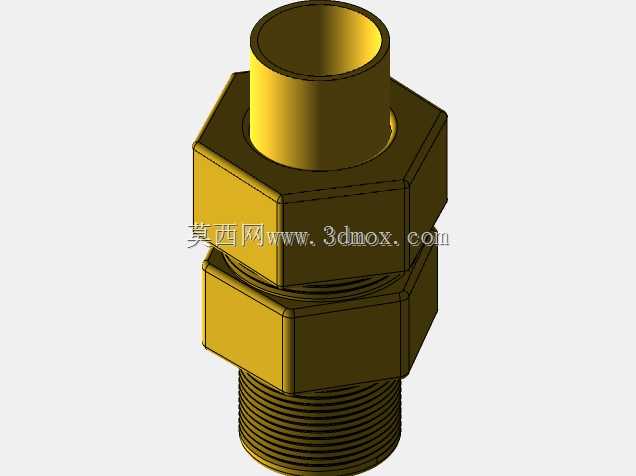

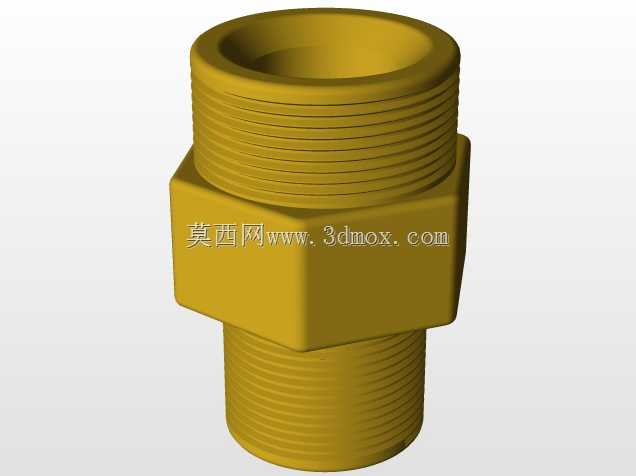

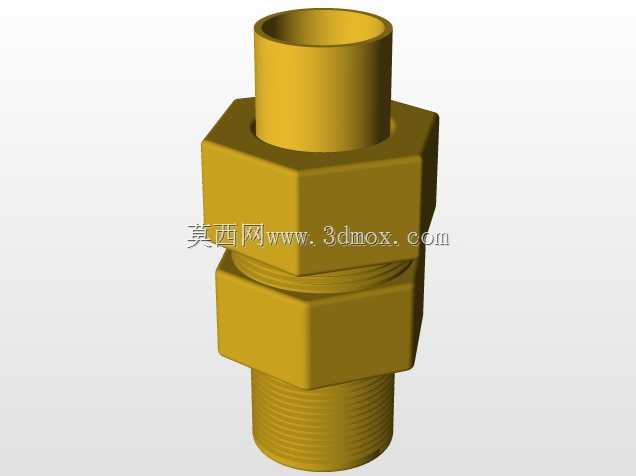

　　设计层面上，这款接头采用了典型的三件式活接结构，一端是带外螺纹的直插衔接端，用来和带内螺纹的管路端口或者阀件端口直接旋合，另一端是光滑的承插端，可以适配硬管插接或者软管卡箍固定的安装需求，中间的六角锁紧螺母是整个零件的操作核心，两个六角结构的尺寸完全适配常规活动扳手、开口扳手的操作空间，现场施工的时候不需要特制工具，用普通的19号开口扳手就能完成锁紧操作，不会出现因为受力结构设计不合理导致扳手打滑刮伤零件表面的问题。

　　从安装边界的尺寸设计来看，这款接头的总长度控制在常规管路安装的预留空间范围内，两端的同轴度公差控制在0.1mm以内，锁紧后两端管路的轴线偏差不会超过允许范围，避免因为衔接错位导致管路出现额外的内应力，长期使用下出现应力开裂的隐患。外螺纹部分采用标准的55度密封管螺纹设计，螺纹的牙型角、螺距完全符合通用管螺纹的标准要求，不需要额外做过多的密封处理，只需要缠绕少量生料带或者涂抹密封胶就能达到1.6MPa压力下的密封要求，适配绝大多数民用、工业低压管路的压力等级需求。

　　外形结构上，接头的所有棱角都做了小尺寸的倒钝处理，不会出现锋利的锐边划伤施工人员的情况，铸造后的外表面经过简单的抛光处理，没有明显的砂眼、气孔等铸造缺陷，壁厚设计均匀，最薄的位置壁厚也超过2mm，完全能满足管路承压的强度要求，不会因为长期受管路内压冲击出现开裂泄漏的问题。中间锁紧螺母和两端接头的衔接位置设计了内置的密封垫片安装槽，安装的时候只需要把配套的橡胶或者四氟密封垫片放在槽内，锁紧螺母后就能实现端面密封，相比螺纹密封的形式，端面密封的可靠性更高，反复拆装几次也不会出现密封失效的问题，非常适合需要经常拆检的管路节点位置。

　　在实际选型适配的时候，这款接头可以直接和同规格的减压阀、球阀、管路弯头直接衔接，不需要额外加装转换接头，在仪器仪表的辅助管路布设里，这类小规格的黄铜接头因为本身重量轻，不会给薄壁的仪表管路带来额外的承重负担，同时黄铜材质的抗磁干扰能力也不会影响附近仪表的测量精度，在小型实验装置、家用净水设备、暖通空调的水管路里都有非常广泛的应用。建模的时候针对这类零件的结构特点，重点还原了螺纹的牙型细节、六角面的对边尺寸、承插端的内径公差，所有的尺寸比例都和实际量产的零件保持一致，结构设计人员在做管路装配模拟的时候，可以直接调用这个模型完成干涉检查，提前预判安装的时候会不会出现扳手操作空间不足、和周边零件磕碰的问题，减少现场安装的时候出现尺寸不匹配需要重新加工零件的情况。
