管道式多层水培种植架结构设计

　　这套管道式多层水培种植架，主要面向家庭阳台种植、小型农业科普实训、都市屋顶农场等场景使用，核心用途是通过封闭管道循环输送营养液，替代传统土壤栽培模式，实现叶菜类作物的立体化种植，相比平面土培能提升3倍以上的单位面积种植效率，同时规避土培带来的杂草、土传病害、浇水管控难度大的问题。从结构设计逻辑来看，整体采用模块化框架搭建思路，主体支撑结构全部采用标准PVC给水管件拼接，无需额外焊接或定制型材，所有连接节点均采用通用胶粘+螺纹锁紧的管路连接方式，既承担整个架体的结构支撑作用，同时作为营养液循环的流道使用，省去了单独布设供回液管路的材料成本与安装工序。

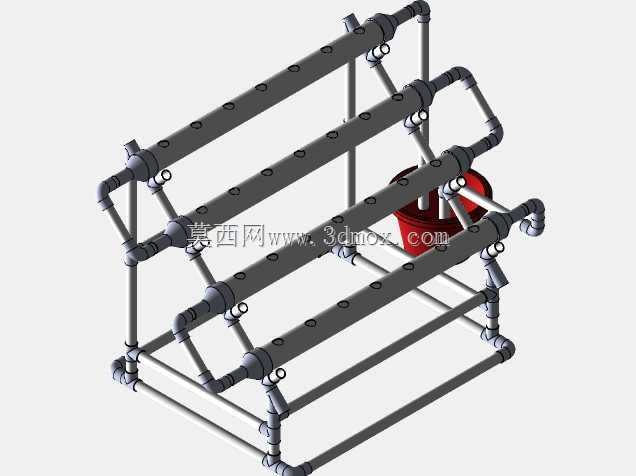

　　种植层采用四层平行横置管道布局，每根种植管道上按照100mm的等间距开设定植孔，孔径适配标准32mm水培定植篮，单根种植管可容纳12株叶菜作物，四层结构总计可承载近百株作物的种植需求，适配生菜、油麦菜、小油菜等常见浅根系叶菜的根系生长空间。架体底部设置独立的储液槽放置位，可适配常规5L容量的储液桶，营养液通过潜水泵输送至顶层种植管道，依靠重力沿各层管道依次回流至储液桶，形成完整的循环回路，无需在每层额外设置增压元件，降低了系统运行的能耗与故障点。

　　从安装边界尺寸来看，架体整体宽度控制在600mm，长度1200mm，总高度1100mm，既可以满足家庭阳台的常规摆放空间要求，也可以多组并排拼接应用于小型商用种植场景，架体底部支撑脚预留100mm的离地间隙，方便日常地面清洁，同时避免管路长期接触地面积水造成的老化加速。设计过程中针对管路的倾斜角度做了专门优化，每根种植管道沿长度方向设置2°的微小坡度，保证营养液可以在管内顺畅流动，不会出现局部积液导致的根系缺氧烂根问题，管道转弯处全部采用90°弯头搭配45°斜接的方式，减少管路内的流道死角，避免营养液残留变质。

　　架体的横向与纵向支撑位置都做了受力校核，每层种植管道满水状态下的承重约15kg，四层总承重不超过70kg，常规PVC管材的壁厚完全可以满足长期承重需求，不会出现管道变形弯折的问题。在实际使用过程中，这套结构可以根据种植需求灵活调整层数，用户可以根据自身种植空间的高度，增减横置种植管的数量，所有连接管件都是市售标准件，后期维护更换成本极低，不需要专门定制配件。相比市面上常见的方形槽式水培架，这种圆管结构的流道更顺畅，营养液循环过程中的溶氧率更高，更适合作物根系的呼吸生长，同时圆管外壁的清洁难度更低，日常打理只需要擦拭表面灰尘即可。架体侧边预留了补光灯的安装位，可根据室内光照条件加装植物补光灯具，不需要额外打孔固定，直接利用管卡即可将补光灯固定在层间支撑管上，适配室内弱光环境下的种植需求。整个结构没有复杂的异形零件，所有部件都可以通过切割标准管材获得，加工门槛极低，无论是个人DIY制作还是小规模批量生产，都可以快速完成组装，不需要专用的加工设备。
