带波纹伸缩结构的塑料储水罐体设计

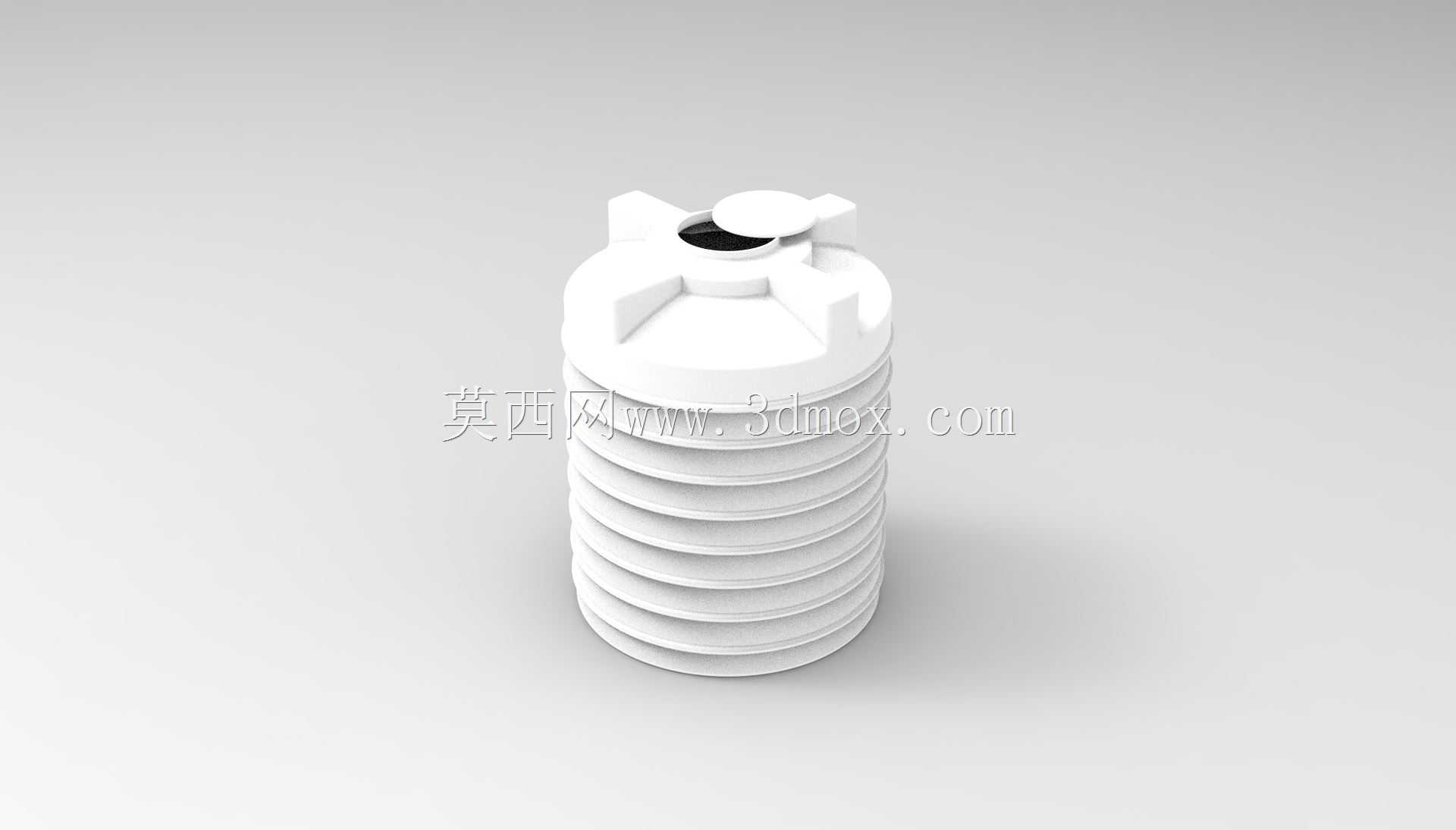

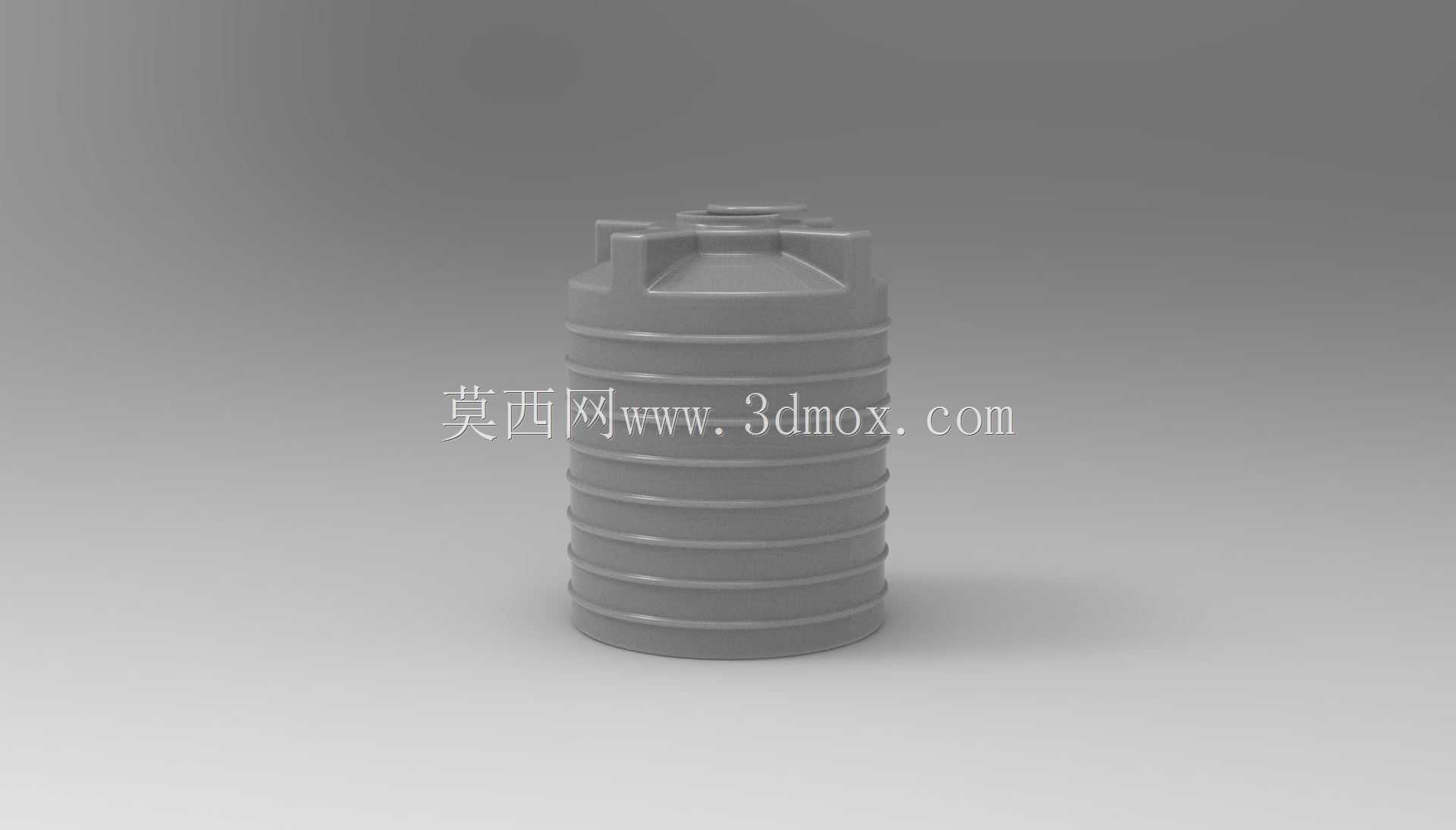

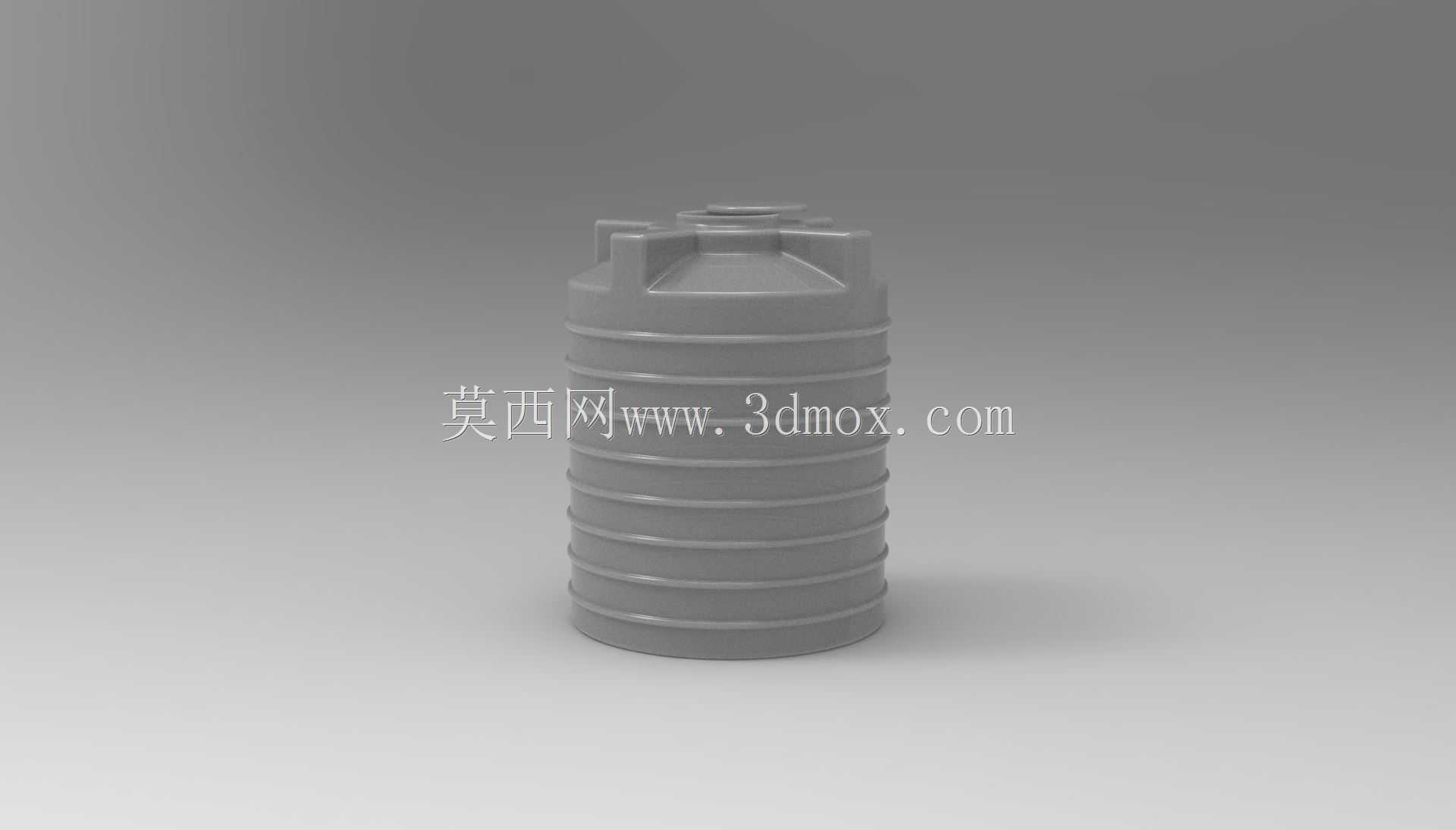

　　这款储水罐体的设计，最初是针对小型稳压供水系统、车载辅助储水单元以及小型实验流体回路的配套需求开发的，在实际工程应用中，这类小型储水结构往往需要兼顾安装空间的适配性、密封可靠性以及一定的形变缓冲能力，避免管路压力波动带来的结构疲劳问题。从功能特性来看，罐体主体采用的周向波纹褶皱结构，并非单纯为了外形辨识度，每一圈波纹的圆弧过渡都经过应力校核，既可以在罐体内部充液承压时提供微量的径向膨胀余量，抵消部分水锤冲击带来的瞬时压力峰值，也能在安装空间存在轴向尺寸偏差时，通过波纹段的小幅度伸缩补偿安装误差，不需要额外加装伸缩节就能适配±5mm范围内的安装位偏差，大幅降低现场装配的调整难度。

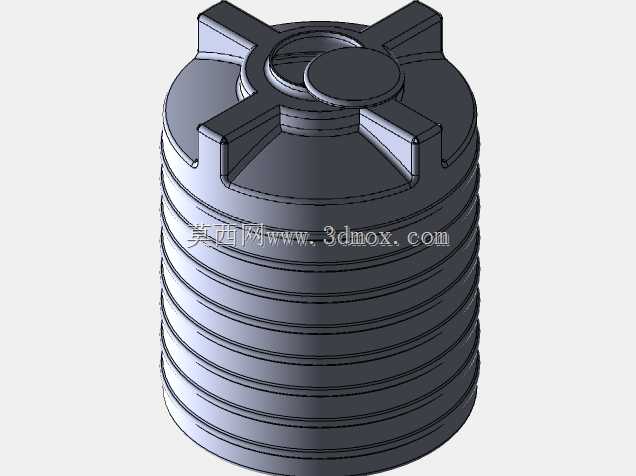

　　顶部的端盖设计采用了多凸耳卡扣式结构，和罐体顶部的卡槽配合后，旋转45度即可完成锁紧，相比螺纹旋盖结构，这种卡扣式结构不需要在罐体口部加工连续螺纹，减少了塑料件注塑成型时的螺纹缺陷风险，同时凸耳的分布对称设置，手动锁紧时受力均匀，配合盖体下方嵌入的密封胶圈，可以实现0.3MPa静压下无渗漏，完全满足小型常压供水回路、冷却循环系统的储水稳压需求。盖体中心预留的小尺寸开孔，是为了配套液位传感器或者排气阀使用，不需要额外在罐体上钻孔攻丝，直接在盖位安装检测元件就能实现液位监测或者自动排气功能，减少二次加工对罐体结构强度的破坏。

　　从安装边界来看，罐体整体为回转体结构，最大外径处为波纹段的外轮廓，安装时只需要预留对应直径的圆柱安装空间即可，底部为平整的圆弧封底，可以直接放置在平面支架上，也可以通过配套的卡箍固定在安装面板上，不需要额外设计定制化的安装底座。在设计思路上，整个罐体采用等壁厚塑料件建模，所有转角位置都做了R2以上的圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，波纹段的壁厚和上下直段的壁厚保持一致，不会因为褶皱结构出现局部壁厚不均导致的缩痕、缺料等成型缺陷。

　　实际应用场景中，这类储水罐既可以作为小型家用净水设备的压力储水单元，也可以配套在小型工程机械的冷却系统中作为膨胀水箱使用，波纹结构带来的形变能力可以吸收冷却液温度升高带来的体积膨胀量，不需要额外配置大体积的膨胀腔，在有限的设备安装空间内就能实现储液、稳压、缓冲的多重作用。建模过程中对卡扣凸耳的配合间隙做了精准设定，常温下卡扣锁紧后的配合间隙控制在0.2mm以内，既保证装配时的顺畅度，也不会因为间隙过大导致密封胶圈压缩量不足出现渗漏。封底的圆弧过渡设计，一方面是提升罐体底部的承压能力，避免平底结构在满液状态下出现底部鼓胀变形，另一方面圆弧内壁可以减少罐体内部的液体残留，排空时不会在底部形成积液死角，方便定期对罐体内部进行冲洗维护。盖体上的翻盖式小注液口，是为了日常补充液体时不需要完全打开整个端盖，掀开小盖即可完成补液操作，减少大盖频繁开启导致的密封胶圈磨损，同时小盖自带的密封结构也能保证日常使用时的密闭性，避免灰尘进入罐体内部污染存储的液体。整个罐体的结构没有多余的复杂特征，所有特征都围绕实际使用需求设置，没有为了外观增加无功能的装饰结构，既降低了注塑模具的加工难度，也减少了生产过程中的成型不良率，适合批量生产配套在各类小型流体设备中使用。
