管道配套用测地圆顶球面网架结构

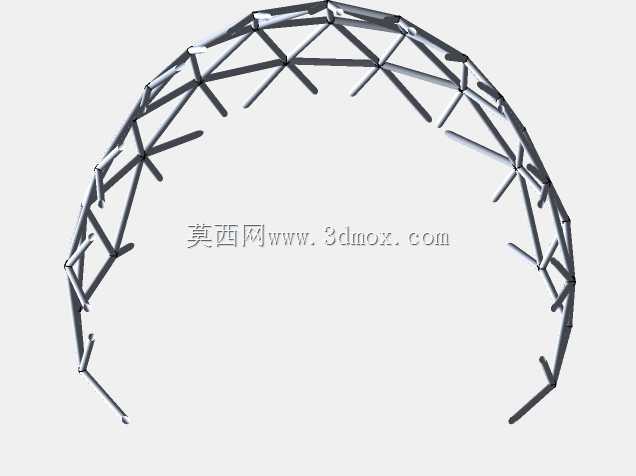

　　在工业管道系统的配套构筑物设计中，测地圆顶这类球面网架结构常被用于管道端部的封闭、承压导流或者配套观测防护结构，尤其在长距离输送管线的调压节点、介质分流节点，这类球面结构能够凭借自身的力学特性均匀分散管道内部介质带来的径向压力，避免传统平面封盖在交变载荷下出现应力集中导致的焊缝开裂、结构变形问题。不同于常规的冲压成型球面封板，这款测地圆顶采用离散杆件拼接的网架式结构，所有杆件均采用等截面型材加工，单根杆件的长度误差控制在装配允许范围内，节点处采用统一的连接形式，既能够降低整体结构的自重，也能在后期维护时单独更换受损杆件，无需整体拆卸结构。

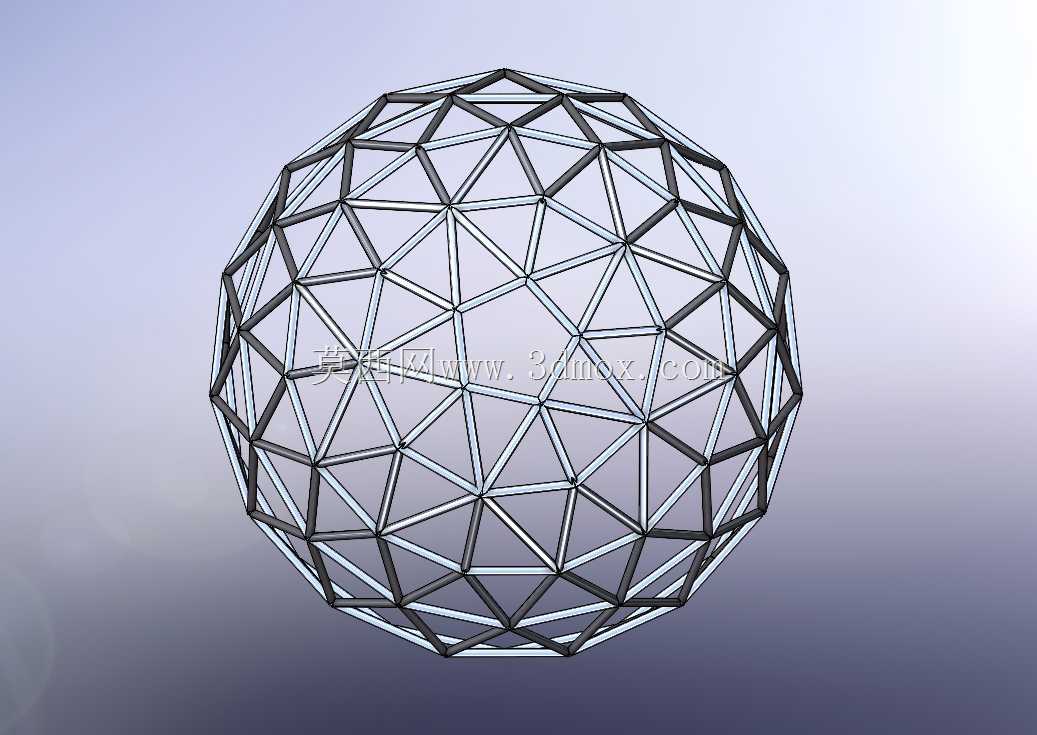

　　从设计逻辑来看，整个结构以正二十面体为基础几何原型，通过多次球面三角剖分将球面拆解为大小均匀的三角形网格单元，每个三角形单元的杆件受力均为二力杆，仅承受轴向拉压载荷，不存在额外的弯矩作用，这一特性让结构在承受内部正压或者外部负压时，载荷能够沿着杆件快速传递到整个球面的支撑边界，不会出现局部载荷过载的情况。在实际工程应用中，这类结构可以适配不同通径的管道端部，安装边界处设置有环形的连接法兰边，法兰边上的螺栓孔位可以根据对接管道的法兰标准进行匹配调整，既可以用于常压管道的端部防护封盖，也可以通过调整杆件的截面规格、材质，适配中低压管线的承压端盖需求，部分场景下还可以在网架外侧覆盖蒙皮材料，作为管线节点处的防雨、防尘防护穹顶，或者在内部铺设导流衬板，优化管道端部的介质流态，减少介质在端部形成的涡流扰动，降低管线运行时的振动与噪音。

　　结构的网格划分经过几何优化，所有三角形单元的内角差值控制在合理区间，避免出现过小锐角导致的杆件加工难度提升、节点连接强度不足的问题，每个节点处的杆件汇交角度经过精准计算，连接节点可以采用标准化的节点球或者焊接连接板，减少现场安装时的对位调整工作量。对于不同的管道安装场景，该结构可以根据实际的安装空间调整球面的矢高，当安装空间受限时可以采用矢高较小的扁球面构型，当需要更好的承压性能或者更大的内部操作空间时，可以采用矢高更大的标准球面构型，整个结构的所有杆件参数都可以通过参数化建模逻辑快速调整，不需要重新进行整体的力学拓扑优化，能够大幅缩短不同项目的设计响应周期。

　　在管线的户外安装场景中，这种网架式结构的风阻系数远低于实体封盖结构，能够降低强风天气下结构承受的风载荷，减少管道支撑结构的额外受力，同时镂空的网格结构也能避免管线停运时内部残留介质挥发产生的压力积聚，提升管线节点的运行安全性。相较于传统的铸造成型或者冲压成型的球面端盖，这种拼接式测地圆顶不需要大型的成型模具，小批量项目应用时的加工成本更低，且所有杆件都可以采用常规的型材切割、钻孔加工完成，不需要特殊的加工设备，在项目现场就可以完成组装，特别适合偏远地区的管线项目现场施工，不需要运输大型的整体结构件，降低物流运输的难度与成本。结构的整体尺寸可以根据对接管道的通径灵活缩放，从较小通径的工艺管道配套端盖，到大通径的长输管线节点穹顶，都可以通过调整网格剖分次数、杆件截面参数来满足强度与刚度要求，设计过程中已经预留了蒙皮、衬板、附属检测配件的安装点位，不需要在现场施工时额外在杆件上焊接安装支架，避免焊接应力对杆件受力状态的破坏。
