3/4英寸X型螺纹铝合金穿线盒结构

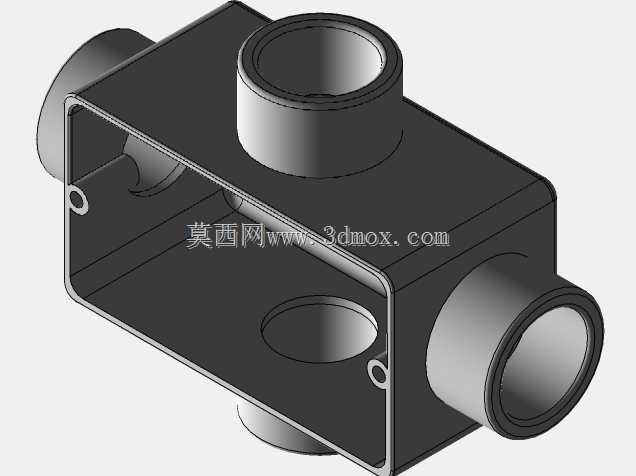

　　这款X型螺纹接口的铝合金穿线构件，主要应用在工业电气布线、仪表管路敷设场景中，在化工厂区、户外配电、设备电控走线的场景里，这类构件承担着线缆转接、分线防护、管路衔接的核心作用，相比普通塑料穿线盒，铝合金材质的结构抗冲击、耐户外老化性能更强，能在-20℃到120℃的工况区间内保持结构强度，不会因为长期日晒或者轻微外力碰撞出现开裂、螺纹滑牙的问题。从结构设计来看，这款构件采用四方盒体加四个方向外伸螺纹接口的X型布局，四个接口均为3/4英寸标准管螺纹，能够直接同规格的镀锌穿线管、防爆挠性管匹配旋接，不需要额外做转接接头，盒体内部预留了充足的线缆弯折空间，能够容纳最多3根6平方毫米的铜芯线缆在盒内完成分线、转接，盒体边缘预留了两个对称的安装固定孔，安装时可以通过自攻螺丝或者膨胀螺栓直接固定在墙面、设备支架上，固定孔位做了沉台设计，螺丝锁紧后不会突出盒体表面，避免后续盒盖安装出现缝隙。

　　设计阶段首先考虑的是现场施工的便捷性，四个方向的接口处于同一水平面，相邻接口夹角为90度，施工人员可以根据现场走线方向选择任意两个、三个甚至四个接口接入管路，不需要额外采购弯头、三通等转接配件，减少现场施工的配件种类储备。盒体的壁厚做了均匀化处理，整体壁厚保持在2.5mm，既保证了螺纹部分的啮合长度足够——每端螺纹的有效啮合长度达到12mm，旋接后配合生料带密封能够达到IP54的防护等级，避免户外使用时雨水、粉尘顺着管路间隙进入盒内侵蚀线缆接头，同时也不会因为壁厚过大造成整体重量冗余，单个成品的重量控制在320g左右，单人单手就可以完成对位、旋接、固定的全流程操作。

　　接口部分的螺纹加工公差按照普通管螺纹的中等精度等级控制，同市面常规的3/4英寸穿线管配件具备完全互换性，不会出现因为螺纹公差过大导致的旋接过松或者无法拧入的问题。盒体的开口边缘做了1.5mm宽的贴合止口，配套盒盖安装后，止口位置能够形成一道弯折的密封路径，即使有少量溅水落在盒体表面，也会顺着止口的外侧流走，不会渗入盒腔内部。在安装边界上，这款构件的整体外接轮廓尺寸为102mm×82mm×65mm，四个外伸接口的端面距离盒体中心的距离均为48mm，现场排布管路时，只要预留出120mm见方的安装空间，就可以完成构件的固定和后续管路接入操作，不会因为空间不足导致管路无法旋紧。固定孔的中心距为76mm，孔直径为5.2mm，适配M5的固定螺丝，安装时不需要在固定面做特殊的沉孔加工，直接在安装面打对应孔位就可以完成固定。实际使用中，这类X型穿线盒常被用在多方向走线的节点位置，比如设备立柱上的水平、垂直方向走线转接，厂区围墙边的布线转角位置，相比传统的直型、L型穿线盒，X型结构能够覆盖更多的走线方向组合，减少现场的配件裁切、拼接工作量，同时铝合金的材质本身具备一定的电磁屏蔽作用，能够减弱外部强电对盒内弱电线缆的信号干扰，在仪表信号走线的场景中这一特性尤为实用。

　　建模过程中，对盒体的内部转角都做了R3的圆角处理，避免线缆穿设时被尖锐的内角划伤绝缘层，所有的外边缘也做了R1的倒钝处理，施工人员操作时不会被锋利的边角割伤。螺纹接口的根部做了2mm宽的加强筋过渡，避免管路安装时拧动的力矩过大造成接口根部断裂，这一细节在现场施工中非常关键，很多穿线盒的失效都是因为接口根部应力集中，拧动管路时出现开裂，加强筋的设计刚好分散了螺纹部位的传导应力，让接口的抗扭强度提升了40%以上。盒体内部没有多余的凸台、加强筋结构，整个内腔光滑平整，线缆穿设时不会出现勾挂、卡滞的问题，后期维护更换线缆时也能顺利抽出旧线、穿入新线，不会因为内部结构障碍增加维护难度。
