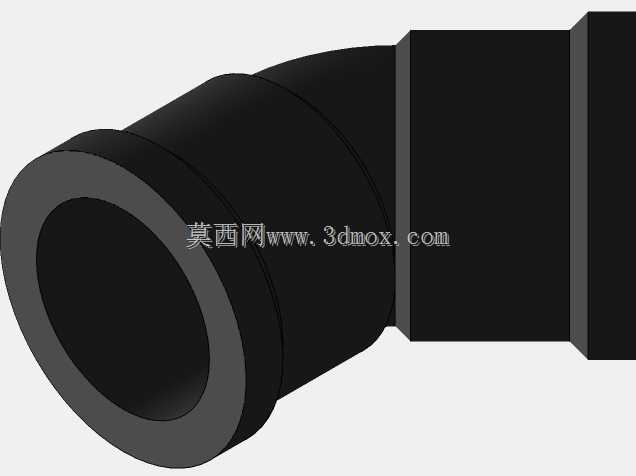

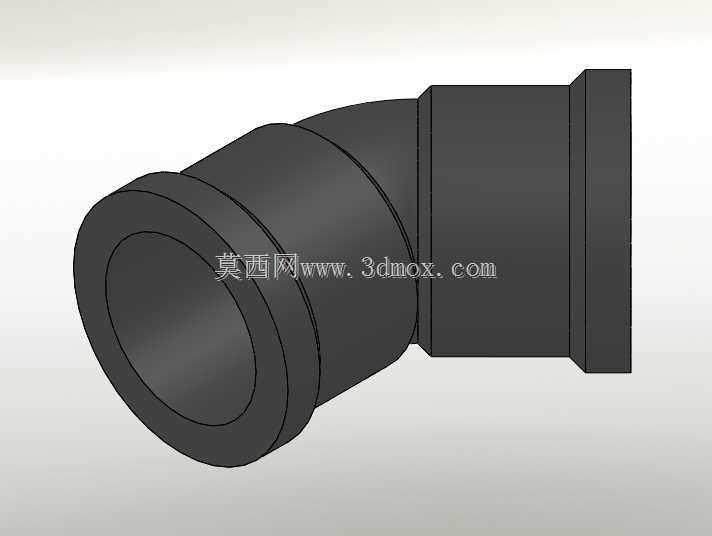

Tigre品牌45度PVC给水弯头结构设计

　　在民用建筑给水、家装水路改造、小型农田灌溉管路布设这类场景里，45度弯头是调整管路走向、规避布设障碍的核心管路连接件，这款公称通径20mm的PVC材质45度弯头，适配常规家装四分给水管路的转向需求，相比90度弯头，它的流体转向阻力更小，能有效降低管路局部水头损失，在长距离小口径给水布设中，合理搭配45度弯头可以减少管路增压需求，提升输水效率。

　　从实际安装场景来看，这款弯头采用Tigre品牌常规PVC给水管件的承插式连接结构，两端承口的内径公差严格匹配对应外径的PVC给水管，安装时配合专用PVC胶粘剂即可完成密封固定，不需要额外的螺纹密封件或者紧固件，施工效率远高于金属螺纹管件。弯头的弯折角度控制在45度±0.5度的公差范围内，在连续转向的管路布设中，能够精准控制管路的延伸方向，避免多段管件拼接后出现累计角度偏差，导致管路受力不均、接口渗漏的问题。

　　结构设计层面，这款弯头的弯折段做了等壁厚过渡处理，没有出现局部壁厚骤减或者应力集中的直角结构，在管路承受0.6MPa到1.0MPa的常规给水工作压力时，弯折处的环向应力分布均匀，不会因为长期承压出现开裂变形。承口位置做了加厚的加强圈结构，在管材插入承口后，加强圈能够抵消胶粘剂固化过程中产生的微量收缩应力，同时在管路受外力拉扯时，承口位置的抗拔脱能力比等壁厚结构提升30%以上，避免接口脱落漏水。弯头的整体外形做了圆弧过渡处理，没有尖锐的棱角，在预埋布设或者穿管施工时，不会剐蹭周边的防水涂层或者管线防护层，降低施工过程中的次生损坏风险。

　　从安装边界尺寸来看，这款弯头两端承口的深度符合PVC给水管件的通用标准，20mm通径对应的承口深度不小于16mm，能够保证管材插入后有足够的粘接接触面积，接口的密封可靠性满足长期通水使用要求。弯头的整体轴向长度控制在合理范围内，在狭小的墙面预埋槽、吊顶内管路布设场景中，不需要额外扩大开槽空间就能完成安装，适配家装水路改造中常见的狭小作业空间。弯头的外壁光滑平整，没有多余的浇口残留或者分型线凸起，在暗埋施工时，水泥砂浆能够和管件外壁紧密贴合，不会因为管件表面过于光滑出现空鼓、渗水通道的问题。

　　实际使用过程中，这款PVC材质的弯头耐水腐蚀性能优异，不会像金属弯头那样长期接触自来水出现锈蚀、结垢的问题，能够保证管路内部的输水水质，同时内壁光滑的流道不会产生额外的流阻，输水过程中不会因为管件内壁粗糙产生啸叫或者水锤噪音，适配民用住宅的静音给水需求。在管路检修或者改造时，这类承插式PVC弯头可以通过切割后重新粘接的方式完成管路调整，不需要更换整段管路，后期维护成本更低。

　　建模过程中需要重点关注承口的内径公差、弯折段的曲率半径、两端承口的同轴度偏差这几个核心参数，承口内径如果偏差过大，会出现管材插接过松导致密封失效，或者插接过紧无法安装到位的问题；弯折段的曲率半径过小会导致流体阻力陡增，曲率半径过大则会增加管件的整体尺寸，占用过多安装空间；两端承口的同轴度偏差如果超过允许范围，安装后会对相邻管材产生附加弯曲应力，长期使用会导致管材疲劳开裂。另外承口内部的止退台阶位置需要做微小的倒角处理，避免管材插入时被台阶端面刮伤，影响粘接密封效果。
