起重作业用锻造吊钩结构设计

　　在车间重型工件转运、港口集装箱装卸、基建现场钢筋构件吊装、矿山设备检修移位这类场景里，吊钩是直接承载载荷的核心受力构件，锻造钩相比焊接钩、铸造钩，内部金属流线沿钩体受力轮廓连续分布，不存在铸造气孔、焊接夹渣这类先天缺陷，在交变载荷、冲击载荷频繁的起重作业里，抗断裂性能更稳定，能适配80吨级以内的常规起重吊装、索具牵引、设备固定作业需求。

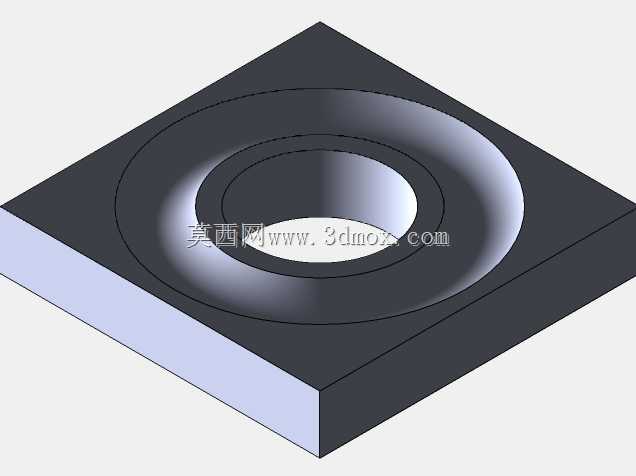

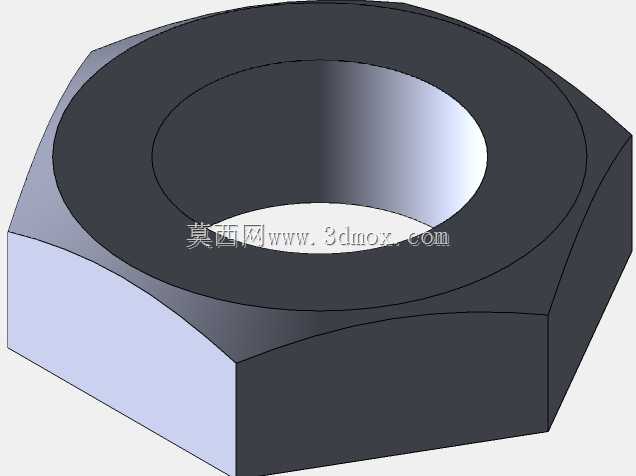

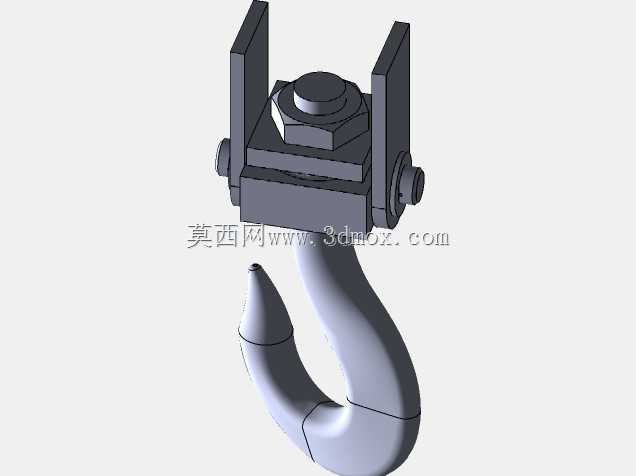

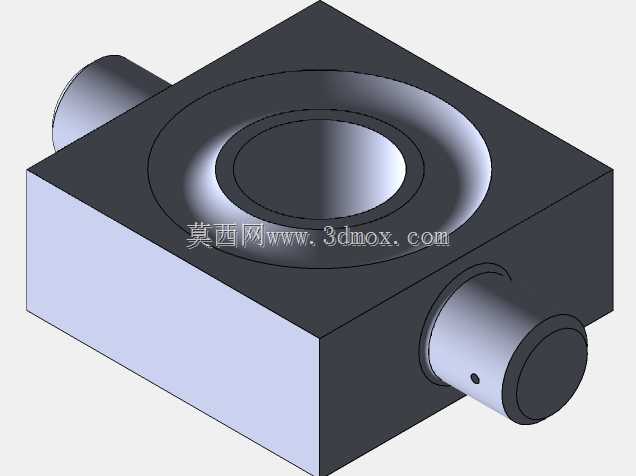

　　从结构组成来看，该吊钩采用分体式装配设计，上部为双吊耳连接架，通过横向销轴与上部起重滑车、吊具横梁或者卷扬钢丝绳端的连接座实现铰接，铰接结构允许吊钩在起吊过程中随载荷重心自动调整偏摆角度，避免吊索出现额外的扭转载荷；连接架与钩体之间设置推力轴承与锁紧螺母结构，螺母采用六角厚螺母设计，预紧后能承受钩体旋转时的轴向载荷，允许钩体在吊载状态下360度水平回转，方便作业人员调整被吊工件的朝向，不需要反复挪动起重设备的站位，适配狭窄作业空间内的设备就位需求。钩体部分采用标准的单钩曲率设计，钩尖位置做了圆弧过渡处理，没有尖锐棱角，避免挂吊钢丝绳、吊装带时割伤索具纤维，钩身的截面从钩尖到钩颈位置逐步变厚，受力截面随弯矩增大同步增加，符合等强度设计逻辑，在保证承载能力的前提下尽可能降低钩体自身重量，减少起重设备的无效载荷消耗。

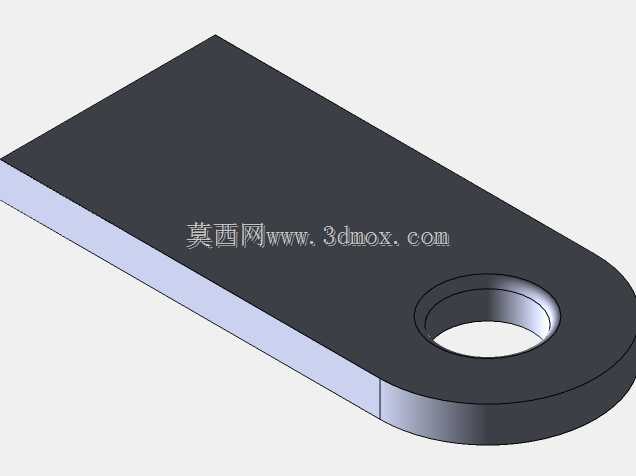

　　设计过程中首先要明确安装边界，上部双吊耳的销轴孔中心距、销轴直径需要匹配对应吨位起重机吊钩横梁的安装尺寸，避免出现安装干涉；钩体开口尺寸需要适配常用吊装带、钢丝绳索具的绳径范围，开口深度要保证索具挂入后不会在起吊晃动时意外脱钩，同时预留防脱卡板的安装位置，实际使用时需要在钩尖位置加装弹簧式防脱挡板，封闭钩体开口，防止索具滑脱。连接架两侧的立板厚度需要根据额定起重量做强度校核，销轴采用合金结构钢调质处理，表面做硬化处理提高耐磨性能，避免长期铰接转动出现磨损间隙导致吊载晃动。

　　从实际使用场景出发，这类锻造钩除了常规的起重机吊装作业，还可以搭配卸扣、钢丝绳索具组成成套索具，用于重型设备的牵引移位、大型构件的临时固定，比如厂房内大型压力机的安装就位、风电机组塔筒部件的地面组对、船舶舱室内重型设备的移位固定，都需要这类高可靠性的吊钩作为承载连接件。设计时需要考虑不同工况的载荷特性，针对频繁冲击的作业场景，钩体材料需要选用低碳合金钢锻造后做调质处理，表面硬度控制在合理范围，既保证足够的强度，又保留一定的韧性，避免低温环境下出现脆性断裂；钩身的曲率半径需要严格控制，曲率过小会导致索具弯曲应力过大，降低索具使用寿命，曲率过大则会增加钩体自身尺寸，提高制造成本。

　　安装时需要保证上部连接销轴的轴向定位可靠，开口销或者轴端挡板必须安装到位，避免销轴在作业过程中窜出；锁紧螺母需要按照额定扭矩预紧，预紧后要穿入开口销做防松处理，防止钩体回转过程中螺母松动脱落。日常检查时需要重点关注钩身是否出现裂纹、开口度是否出现超标变形、销轴铰接位置的磨损量是否超出允许范围，一旦钩体出现塑性变形必须立即报废更换，不能继续承载使用，避免发生吊载坠落事故。在三维建模过程中，需要把各个装配零件的配合间隙做准确还原，比如销轴与吊耳孔的间隙配合、推力轴承的安装位置、螺母的锁紧行程，都要符合实际装配工艺要求，方便后续做有限元受力分析时，能准确模拟各个部件的受力状态，验证结构强度是否满足额定载荷下的安全系数要求，通常起重吊具的安全系数需要达到4倍以上，才能满足行业安全规范要求。
