抑制风断路器门装置结构设计

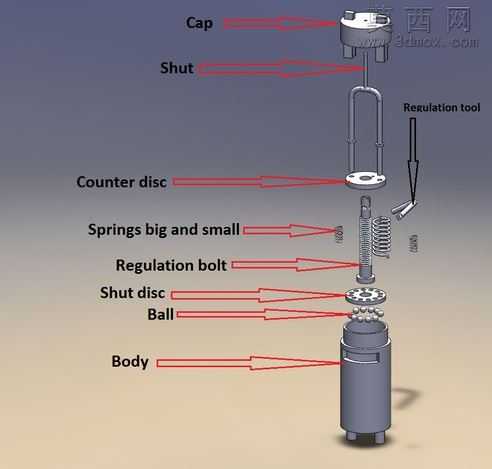

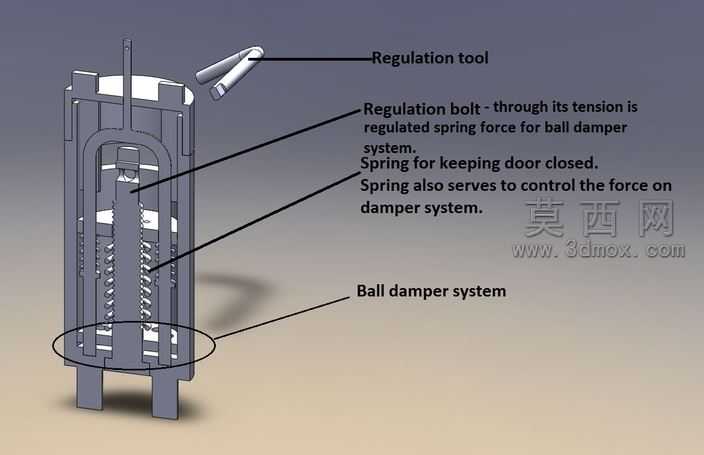

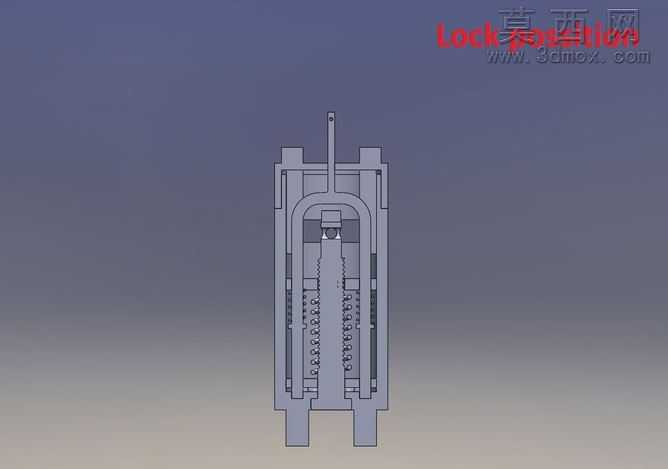

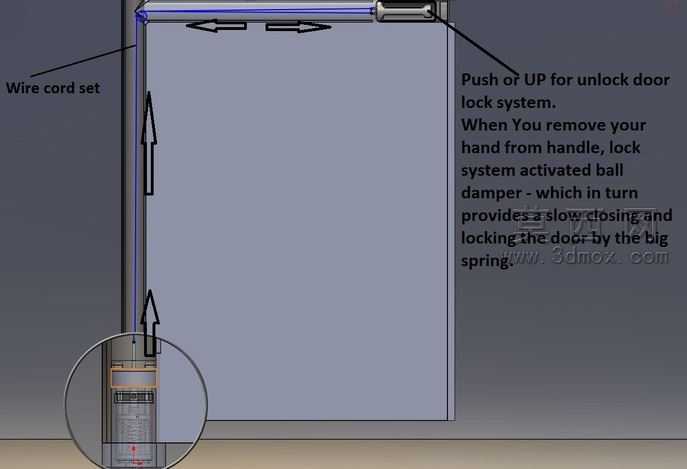

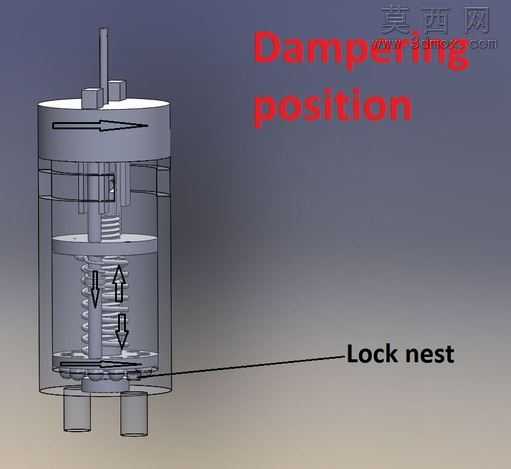

本作品为抑制风断路器门装置的三维建模成果，建模过程中严格遵循机械结构装配逻辑，对装置的各个组成部件进行了1:1比例的参数化还原，整体装配关系清晰，无干涉错位问题。建模阶段首先完成主体基座Body的结构绘制，对基座的腔体结构、底部支撑脚、顶部装配定位槽进行了精准的特征建模，保证基座作为承载部件的结构强度与装配适配性。随后依次完成Ball钢珠组、Shut disc遮断盘、Regulation bolt调节螺栓、大小弹簧组件、Counter disc计数盘、Shut连杆结构、Cap顶盖以及配套调节工具的独立建模，每个部件的倒角、螺纹、定位孔等细节特征均完整还原，其中弹簧部件采用螺旋扫描特征完成建模，精准还原了弹簧的节距、线径与有效圈数参数，钢珠组按照圆周阵列规则完成排布，保证与遮断盘的配合精度。材质渲染阶段，针对不同部件的实际材质属性赋予对应材质：基座、顶盖、盘类部件赋予哑光金属灰的铸铁材质，弹簧部件赋予亮面弹簧钢材质，钢珠赋予高反光的轴承钢材质，调节螺栓赋予镀锌金属材质，连杆部件赋予不锈钢材质，调节工具赋予防滑塑料与金属组合材质，通过光影渲染突出各部件的材质质感与结构层次，爆炸视图的呈现方式清晰展示了各部件的装配顺序与位置关系。设计思路上，该装置面向大型超级游艇的风路断路保护需求，整体结构采用模块化设计，各部件可实现标准化替换，通过大小弹簧的弹力配合、钢珠与遮断盘的卡位结构实现风路的通断控制，调节螺栓可实现触发阈值的精准调校，顶盖与连杆的配合结构保证了动作过程的稳定性，整体结构紧凑，动作可靠，可适配多种标准化的风断路器门安装场景，建模过程中充分考虑了部件的加工工艺性，所有结构特征均符合常规机械加工的工艺要求，无难以加工的异形结构。
