脚踩式棘轮调节高度工作台结构设计

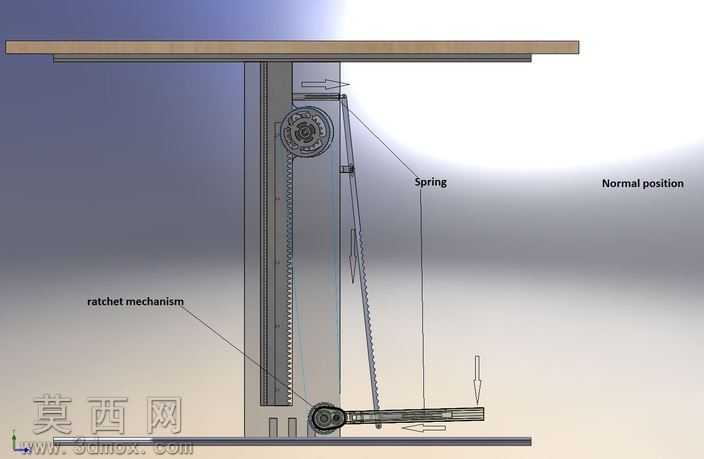

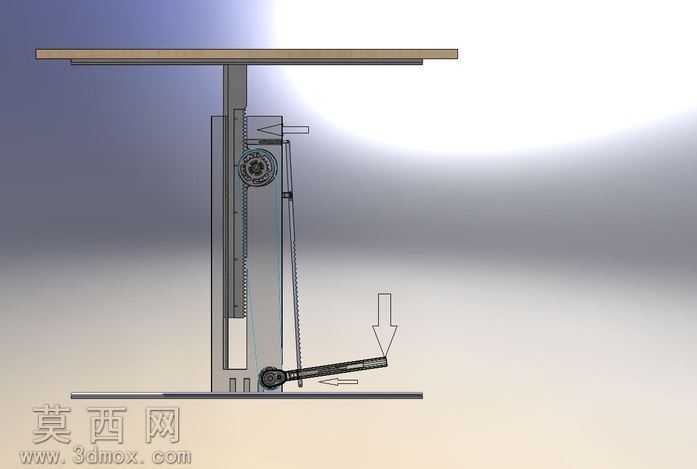

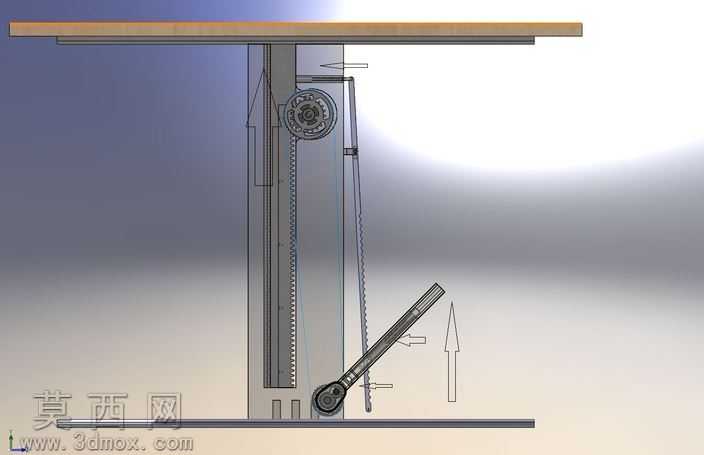

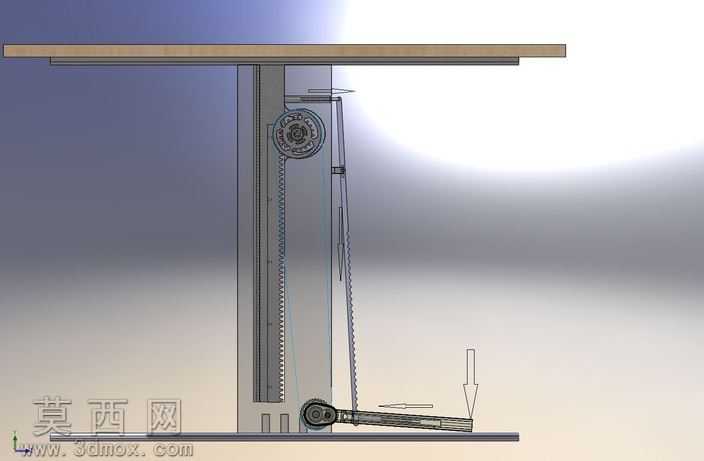

本作品为脚踩操控式高度调节工作台，采用三维建模软件完成整体结构的参数化搭建，建模过程中对各零部件进行独立建模后完成虚拟装配，通过干涉检查验证各运动部件的配合合理性，确保升降动作全程无卡滞、无结构干涉。模型渲染阶段采用哑光金属材质模拟立柱、棘轮、传动杆件的金属质感，搭配仿木纹材质还原工作台台面的视觉效果，通过环境光影调整突出结构的机械细节，清晰展现内部传动链路的布局。结构设计上采用立式立柱搭配单侧齿条作为升降导向载体，核心传动采用脚踩触发的棘轮机构，弹簧部件作为复位与锁止的核心弹性元件，踩下脚踏时棘爪推动棘轮转动，通过同轴传动齿轮与立柱齿条啮合，带动吊装的工作台面完成步进式上升，每步行程控制在20毫米，松开脚踏时弹簧克服棘轮锁定弹簧的作用力，带动棘爪复位同时完成位置锁止，确保台面在调整到目标高度后可稳定承载，不会出现下滑移位的问题。设计思路围绕非电动的纯机械手动调节需求展开，摒弃复杂的液压、电控结构，采用纯机械棘轮传动实现可靠的步进升降，调节操作无需弯腰手动操控，通过脚踩即可完成高度调整，适配不同作业场景下的工作台高度需求，整体结构紧凑，传动链路短，锁止可靠，维护成本低，适合作为车间作业、工装装配场景的可调高度作业载体。建模过程中对棘轮的齿形参数、弹簧的刚度匹配、齿轮齿条的啮合间隙都做了对应参数设置，还原真实机械结构的运动逻辑，可直接用于机械原理演示、非标工装设计参考，也可作为同类升降工作台的结构设计原型进行优化迭代。
