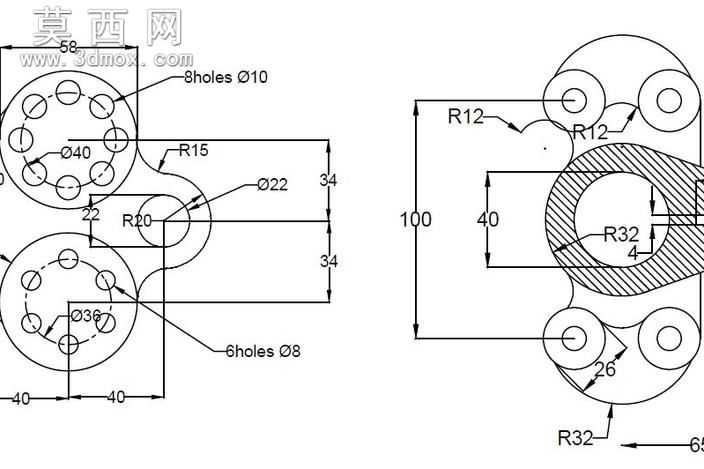

多圆弧多孔位机械零件二维工程图

本作品为机械类平面工程设计图，整体采用对称式布局规划，核心围绕多圆弧衔接、多孔位排布的机械零件展开二维设计表达。建模阶段首先梳理整体尺寸基准，以横向中心轴线为主要定位基准，纵向以左侧端面为辅助定位基准，先绘制上下两组圆形安装盘结构，上方安装盘外圆直径为58，内部均匀排布8个直径10的通孔，中心设置直径40的定位内孔；下方安装盘外圆直径36，内部均匀排布6个直径8的通孔，两组安装盘的中心横向间距为80，纵向相对中心轴线的偏移量均为34，保证上下结构的对称一致性。中间衔接区域采用多段圆弧平滑过渡，分别设置R15、R20的外衔接圆弧，搭配直径22的中间定位孔，孔位距离左侧端面的横向定位尺寸为22，保证各结构的衔接精度。右侧结构以中心大圆弧为核心，外圆弧半径为32，内部设置宽度4的卡槽结构，上下分别通过R12的圆弧衔接四个对称分布的小圆轴孔，小圆轴孔的中心纵向总间距为100，中心区域的纵向定位尺寸为40，底部设置R32的外圆弧与26度的斜向定位结构，所有圆弧衔接处均做平滑相切处理，避免出现尖角应力集中结构。设计过程中严格遵循机械制图国标规范，所有尺寸标注清晰完整，定位尺寸与定形尺寸分层标注，孔位标注明确孔数与孔径，圆弧标注清晰半径数值，各结构的位置公差通过尺寸链闭环保证精度，整体结构兼顾安装定位功能与结构强度要求，多孔位设计可满足多螺栓固定的装配需求，多圆弧过渡结构可有效降低零件工作过程中的应力集中问题，适合作为机械传动类或连接类零件的加工参考图纸，可直接导入CAM软件生成加工路径，也可作为三维建模的二维参考底图使用。
