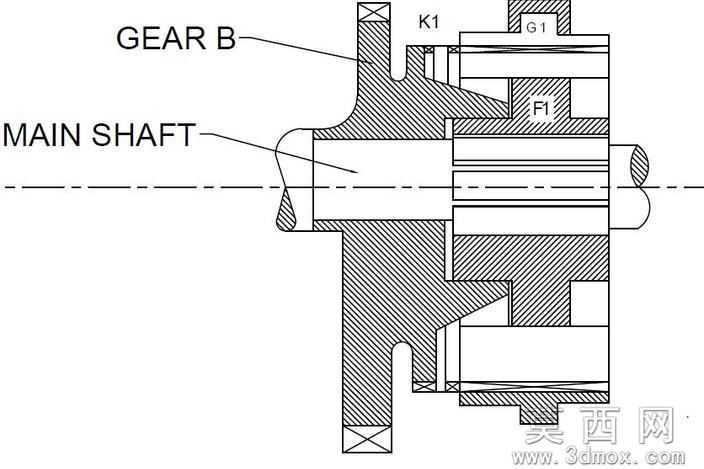

齿轮主轴装配结构二维剖面设计图

本设计为齿轮与主轴装配结构的二维剖面设计成果，核心围绕传动系统中轴齿配合的装配关系展开设计表达，通过全剖视的呈现方式清晰展现内部各零件的配合层级、安装位置与结构衔接逻辑。设计过程中首先梳理传动组件的功能需求，明确主轴作为动力传递核心承载件的结构定位，以及配套齿轮作为动力输出转换件的装配要求，在剖面绘制阶段严格遵循机械制图的剖面线规范，对不同材质、不同零件的剖面区域采用对应角度与间距的剖面线进行区分，确保读图时可快速识别各独立零件的边界范围。针对轴上各台阶、定位槽、配合面的结构，在剖面视图中精准还原其轴向与径向尺寸的对应关系，清晰呈现齿轮与主轴的周向固定、轴向定位的结构形式，同时展现周边配套密封件、支撑件、限位结构的安装位置与配合间隙。设计时重点考量传动过程中的载荷传递路径，通过剖面结构直观体现力从主轴输入到齿轮输出的传递路径上各零件的受力截面，确保各配合部位的结构强度满足传动工况需求，同时兼顾装配工艺的可行性，在剖面中预留出零件装配所需的导入倒角、退刀结构等工艺特征，避免出现装配干涉的结构问题。整个剖面设计严格对齐机械设计的制图标准，各结构的投影关系准确无误，既能够直接用于指导生产加工的尺寸核对，也可作为三维建模过程中结构还原的核心参考依据，为后续开展该轴齿组件的三维参数化建模、装配干涉检查、运动仿真分析提供精准的二维结构基准，帮助设计人员快速理解该传动组件的内部构造逻辑，提升后续三维设计与工程落地的效率。
