平行式工装夹具机械结构设计

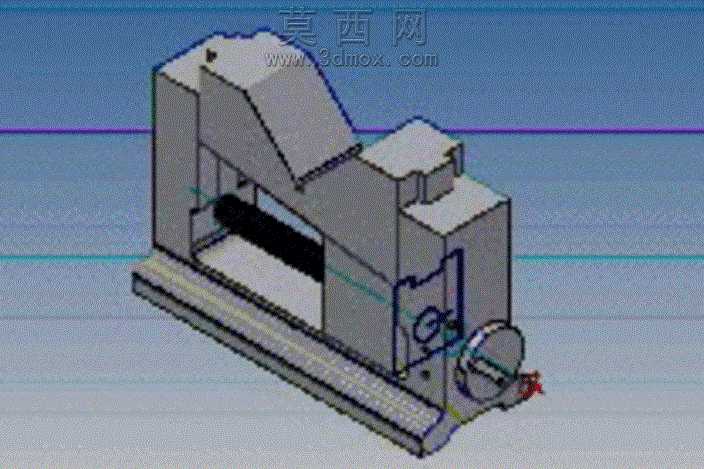

本作品为平行式工装夹具的三维建模设计，整体采用对称式框架结构布局，建模过程中严格遵循机械工装的尺寸公差规范，对各部件的装配关系进行了精准约束，确保运动机构的动作逻辑符合实际使用需求。模型主体以立式框架为承载基础，两侧设置对称的支撑臂结构，中间预留工件夹持作业空间，底部配置一体化安装底座，底座表面预留标准安装孔位，可直接适配不同规格的工作台面安装需求。建模阶段对各零部件的倒角、圆角等工艺细节进行了还原，避免锐边结构带来的加工安全隐患，同时对运动部件的行程限位结构做了明确设计，保证夹持动作的行程范围可控。材质配置上，框架主体采用工业灰铸铁材质表现，表面做哑光喷漆处理效果，运动连接部位采用合金结构钢材质，突出金属部件的耐磨属性，操作手轮部位做防滑纹理处理，还原实际操作的握持手感。渲染阶段采用工业场景常用的三点布光方案，主光源模拟车间顶光效果，辅助光源补充结构暗部细节，轮廓光勾勒模型整体边缘，避免结构细节被阴影遮挡，背景采用浅蓝灰色工业场景底色，突出模型本身的结构特征。设计思路围绕平行夹持的动作稳定性展开，通过内部的联动传动结构实现两侧夹持臂的同步平行运动，相比单臂夹持结构可有效避免工件偏移问题，适用于小型零部件的加工定位、装配固定等工装场景，整体结构紧凑，操作便捷，无需额外动力源即可通过手动操作完成夹持动作，适配小批量加工、维修作业等多种使用场景，各连接部位采用标准紧固件装配，便于后期的维护与部件更换。
