手动操作式水平钻孔工装夹具结构

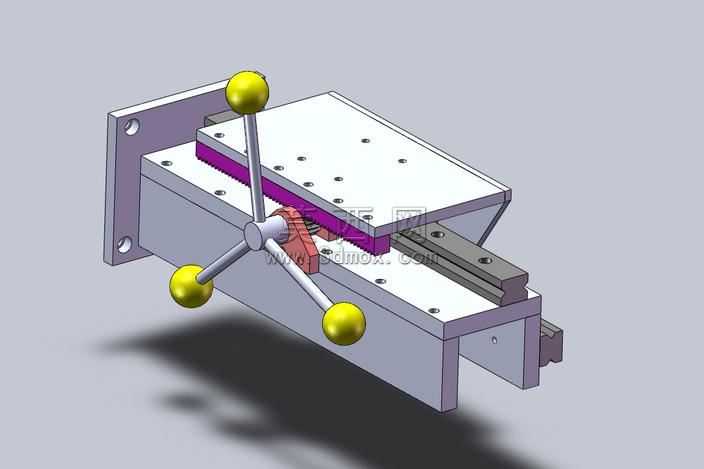

本作品为手动操作式水平钻孔工装的三维建模成果，建模过程中优先对整体功能逻辑进行拆解，将整套工装划分为安装基座、滑动工作台、手动操作组件、工件定位夹紧模块、钻孔进给导向结构五个核心部分，逐一完成零件建模后再进行总装配约束，保证各运动部件的活动范围符合实际机械运动逻辑，不存在干涉错位问题。建模阶段对基座的安装孔位、滑台的导轨配合面、操作手柄的球头握持结构、夹紧块的压紧接触面都做了精细化的特征处理，所有倒角、安装孔、配合槽的尺寸都参考通用机械加工的工艺标准设定，避免出现不符合加工常识的尖锐棱角或者无基准的悬空特征。材质渲染阶段针对不同部件的实际使用场景分配对应材质，安装基座与滑台主体采用灰铸铁材质，表现出铸件哑光的金属质感与细微的表面颗粒感，操作手柄的金属杆部分采用抛光钢材材质，三个握持球头采用亮黄色工程塑料材质，既还原了实际工装的安全色标识设计，也通过色彩区分强化了操作部件的视觉辨识度，滑动工作台的台面采用45号钢磨削后的亮面金属质感，导轨配合面做了细微的磨削纹理处理，夹紧模块的紫色部件采用聚氨酯缓冲材质，表现出软质材料的哑光漫反射特性，整体渲染采用柔和的侧上方打光，既清晰呈现各部件的结构层次，也通过柔和的阴影表现出工装的厚重稳定感。设计思路上这套工装针对小型零件的水平钻孔工序设计，通过三球手柄的十字操作结构，操作人员可以单手完成工作台的进给移动与位置锁定，十字分布的手柄可以适配不同操作角度的施力需求，降低长时间操作的疲劳感，滑台采用燕尾槽式导轨结构，保证进给过程的直线精度，侧边的夹紧块可以在工作台移动到指定位置后快速锁定，避免钻孔过程中出现位移，基座的立式安装板可以将整套工装固定在机床床身或者工作台架上，适配不同的加工场地安装需求，整体结构紧凑，操作逻辑简单，无需额外动力源即可完成手动钻孔的定位进给操作，适合小批量零件的钻孔加工场景使用。
