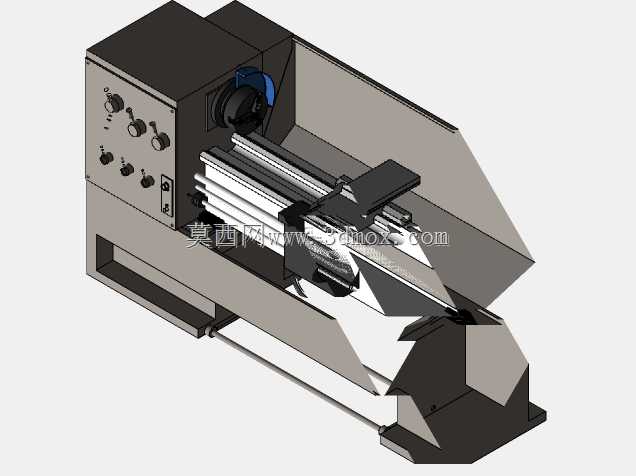

真实比例普通卧式车床三维结构模型

　　做机加工车间布局规划、工装夹具适配设计的时候，最容易踩的坑就是拿不准车床的实际安装边界和操作空间预留，很多新手建模时只做个大概外形，真到现场对接时才发现进给手柄和旁边料架干涉、尾座伸出后和安全护栏距离不够、排屑口位置对不上车间的排屑沟槽，这套按真实比例还原的卧式车床三维模型，刚好能解决这类前期规划的精度问题。从实际加工场景来看，这类卧式车床是中小批量机加工车间的核心通用设备，覆盖轴类、盘类零件的外圆、内孔、端面、螺纹、锥面切削工序，不管是五金加工车间的常规零件量产，还是机修车间的非标配件修配，或是职业院校的金工实训工位配置，都能见到这类设备的身影，它的加工适配性强，操作门槛低，维护成本可控，是金属切削领域应用覆盖面最广的设备类型之一。

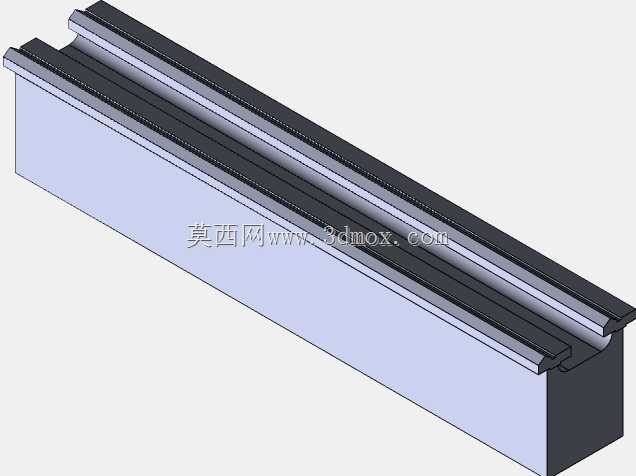

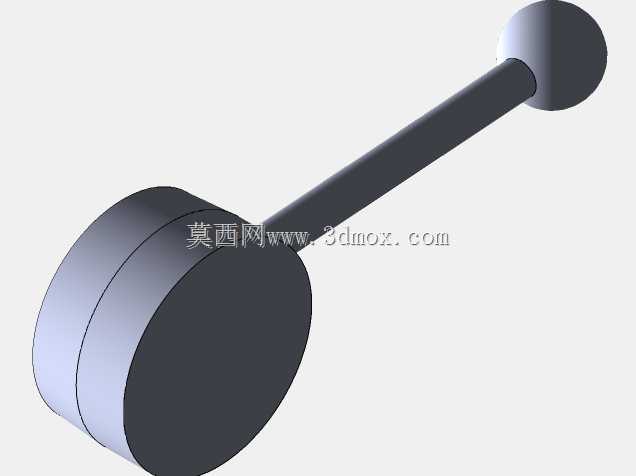

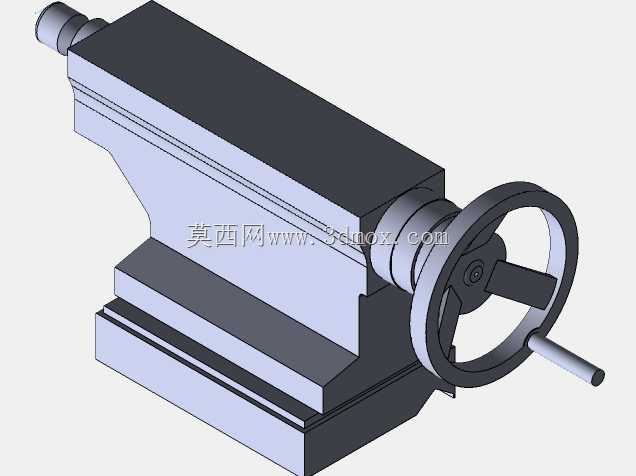

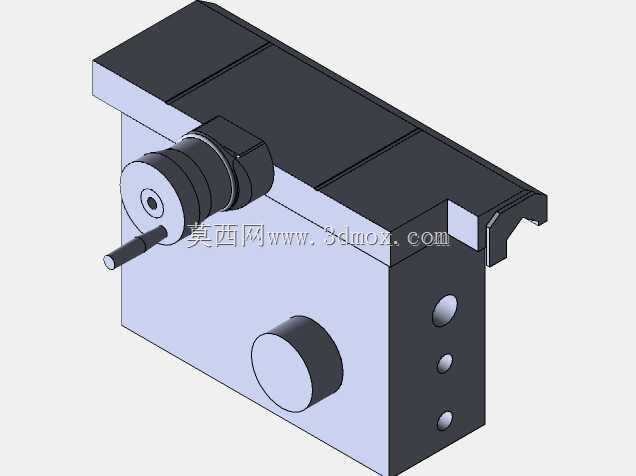

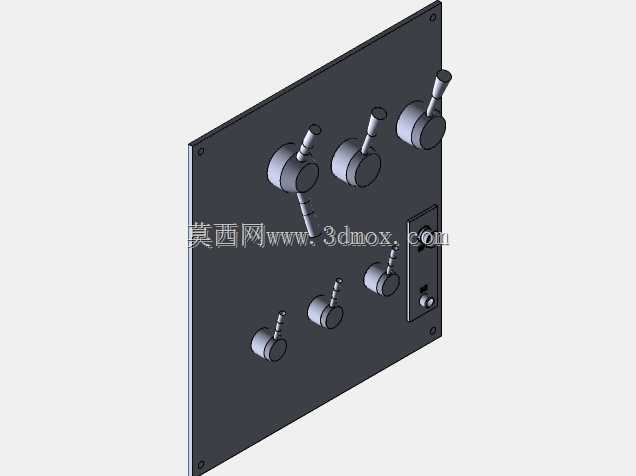

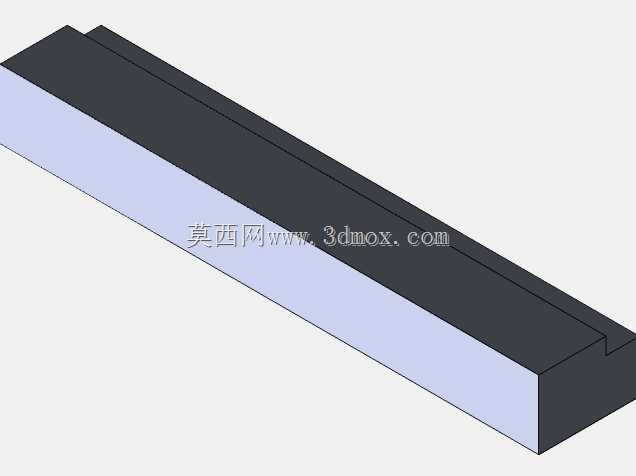

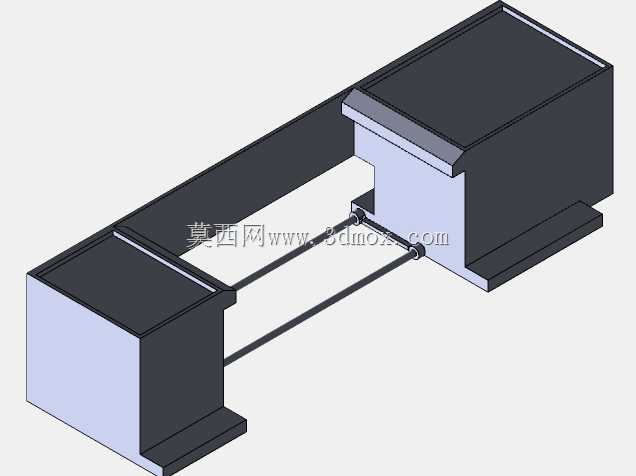

　　从功能结构的设计还原来看，模型完整复现了车床的几大核心功能模块：床头箱部分还原了主轴安装位、变速操作旋钮与手柄的排布，能直观看到不同转速档位的操作件位置，方便做操作工位的人机工程校验；进给箱与溜板箱的传动结构做了外观级的精准还原，能清晰看到大拖板、中拖板、小拖板的行程边界，刀架的安装位尺寸完全匹配真实车床的装刀空间，做配套的工装夹具设计时，可以直接在模型上适配刀架的装夹尺寸，不用反复核对二维图纸的参数；尾座部分还原了套筒伸缩的行程范围、锁紧手柄的位置，在做长轴类零件加工的顶尖适配、或是钻孔工装的配套设计时，能直接校验尾座伸出后的干涉情况；床身部分的导轨安装面、底部的床脚支撑位都按真实比例还原，安装时的地脚螺栓位置、地面承重的受力点都能在模型上直接定位，做车间设备布局时可以直接预留对应的安装空间，不用后期反复调整位置。

　　设计思路上完全遵循真实普通车床的结构逻辑，没有做夸张的艺术化修改，所有外露操作件的位置、护罩的开合空间、甚至是操作面板上的旋钮排布都和真实设备一致，做虚拟仿真教学课件开发时，可以直接用这个模型做操作流程的动画演示，不用再花时间调整结构位置；做新设备的外观改型设计时，也可以在这个基础模型上调整护罩造型、操作面板位置，省去从零开始搭建基础结构的时间。

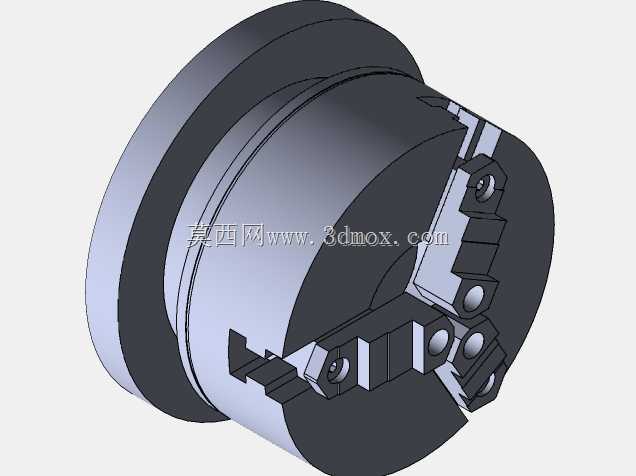

　　外形尺寸上严格按照常用的C6140类普通卧式车床的真实参数还原，床身长度、主轴中心高度、最大回转直径对应的外部轮廓都和真实设备一致，安装边界不仅包含设备本身的静态轮廓，还考虑了各运动部件的最大行程位置：大拖板移动到床身两端的极限位置、尾座移动到床身最末端的位置、卡盘装夹最大直径工件时的回转范围、操作手柄扳动到最大角度时的空间占用，这些动态边界都在模型里有明确的体现，做车间安全防护设计时，可以直接根据这些边界设置安全护栏的位置、预留操作工人的站立操作空间，避免出现防护距离不足的安全隐患。另外模型也还原了车床的排屑结构、冷却管路的排布位置，做车间的冷却系统、排屑系统配套设计时，能直接对接对应的接口位置，不用后期现场打孔改管路。对于三维建模从业者来说，这个模型可以作为通用卧式车床的标准结构参考，不管是做同类型设备的改型设计，还是做机加工车间的数字化孪生场景搭建，都能直接调用，省去大量的基础建模时间，结构的分层逻辑清晰，每个部件的分组合理，方便后续做结构拆解、爆炸图制作、装配工艺演示等二次开发工作。
