小型卧式车床结构设计三维模型

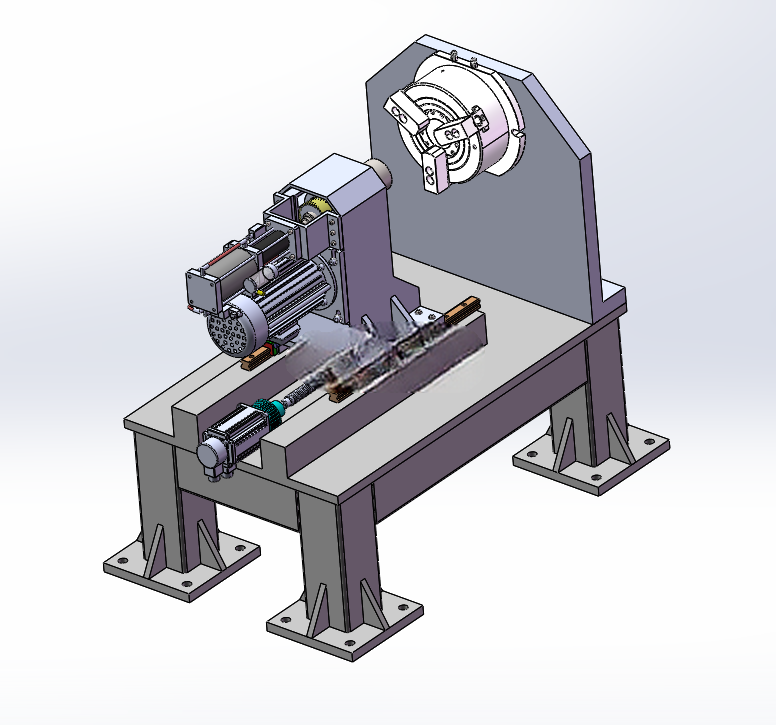

　　这款小型卧式车床的三维结构设计，主要面向小型加工工坊、职业院校实训教学、设备维修站点的小尺寸零件切削加工场景，可完成轴类、盘类小型零件的外圆车削、端面车削、内孔镗削、螺纹车削等常规机加工工序，适配小批量试制、单件修配的加工需求，相较于大型卧式车床，其占地空间更小，对安装场地的承重要求更低，无需专门的大型设备基础即可完成部署。从结构组成来看，整套设备以焊接式型材底座作为承载基础，底座采用型钢焊接框架结构，底部设置带地脚螺栓孔的安装支脚，可通过膨胀螺栓与混凝土地面完成刚性固定，安装支脚的位置预留了水平调节余量，可抵消地面平整度偏差带来的设备倾斜问题，保证床身导轨的水平度满足加工精度要求。

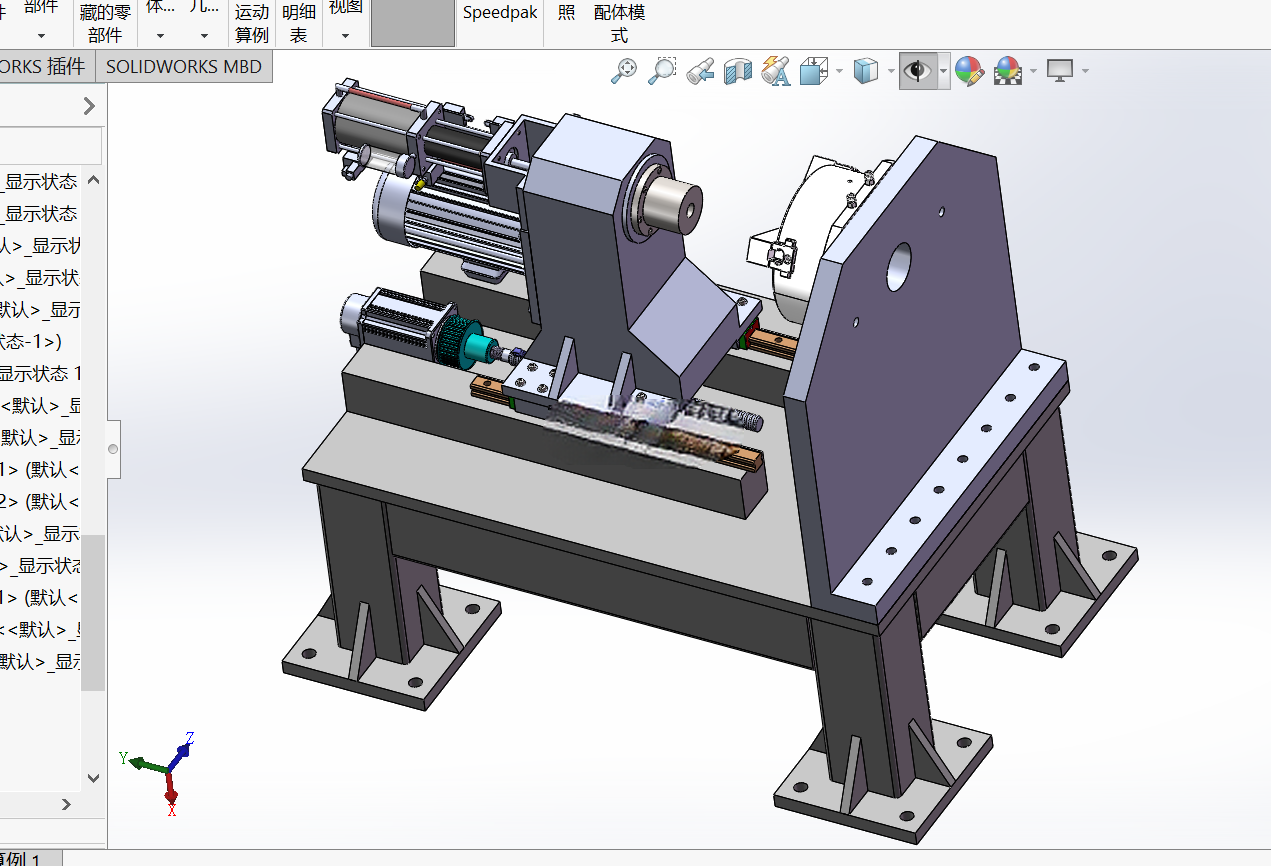

　　底座上方垂直安装有主轴安装立板，立板采用厚钢板切割焊接成型，与底座之间通过加强筋提升连接刚性，避免主轴高速运转时产生结构共振。主轴组件安装在立板上部，配套三爪卡盘作为工件装夹结构，主轴孔径预留了较大的穿料空间，可满足长棒料的贯穿装夹需求，减少单件装夹的辅助时间。主轴的动力传递路径上，驱动电机安装在底座侧方的安装位上，通过带轮传动结构将动力传递至主轴，带轮外侧设置全封闭的带轮护罩，避免传动部件外露引发的安全隐患，同时可阻挡切削碎屑、灰尘进入传动带槽，延长传动部件的使用寿命。

　　进给系统采用丝杆传动搭配线性导轨的结构布局，导轨沿床身轴向平行布置，为刀架的进给运动提供高精度的直线导向，丝杆与导轨平行安装，可带动刀架完成轴向的进给运动，刀架安装位预留了通用刀具装夹接口，可适配常规焊接车刀、机夹车刀的装夹需求。设备的调控面板设置在操作位易触及的区域，可完成主轴转速调节、进给速度控制、启停操作等功能，操作逻辑符合常规车床的操作习惯，降低操作人员的学习成本。从安装边界来看，整套设备的整体轮廓尺寸控制在小型设备范畴，宽度方向不超过1.2米，长度方向不超过1.8米，高度方向不超过1.5米，可放置在常规的工业厂房车间内，甚至可适配小型临街加工门店的场地空间，无需占用大面积的生产区域。

　　设计过程中充分考虑了小型加工场景的实际使用痛点，在保证结构刚性满足小零件切削加工要求的前提下，尽可能简化了冗余结构，降低设备整体重量，同时兼顾了日常维护的便利性，电机、传动带、丝杆等易损耗部件的安装位置都预留了足够的维护操作空间，无需拆解大量结构即可完成易损件的更换作业。主轴箱的结构设计做了简化处理，通过带轮传动实现不同转速的切换，相较于复杂的齿轮变速主轴箱，结构更简单，故障率更低，更适合非大批量连续生产的使用场景。导轨和丝杆的润滑点位都设置了集中注油接口，日常维护时可快速完成润滑作业，保证运动部件的运行顺畅，减少磨损带来的精度损失。床身部分的结构做了应力释放的设计考量，焊接成型后预留了时效处理的工艺余量，避免长期使用过程中结构变形影响加工精度。卡盘的安装接口采用通用标准尺寸，可根据加工需求更换不同规格的卡盘或者花盘，拓展装夹适用范围。进给系统的丝杆端部设置了限位结构，避免刀架超程运行引发的碰撞损坏，同时在极限位置设置了缓冲结构，降低超程时的冲击载荷。整体结构没有采用复杂的特殊定制零部件，大部分标准件都可从常规五金渠道采购，降低了设备的制造成本和后期维护成本，非常适合小型加工场景的使用需求。
