M8规格波形弹簧垫圈结构设计

　　在液压阀组、仪器仪表的紧固件选型场景里，波形弹簧垫圈是解决小空间预紧防松的核心零件之一，这款适配M8螺纹规格的波形垫圈，主要针对减压阀这类对安装空间、预紧力稳定性有明确要求的阀类部件设计。从实际装配场景来看，减压阀的阀盖与阀体连接、调压组件的紧固件锁附位置，常规平垫圈无法提供持续的轴向预紧补偿，普通开口弹簧垫圈在交变压力载荷下容易出现咬合失效、预紧力衰减的问题，而波形结构的垫圈通过自身的弹性形变，能够在螺纹副拧紧后持续提供轴向张紧力，抵消设备运行过程中因为压力波动、温度变化带来的螺纹连接间隙，避免紧固件松动引发的介质泄漏、调压失准问题。

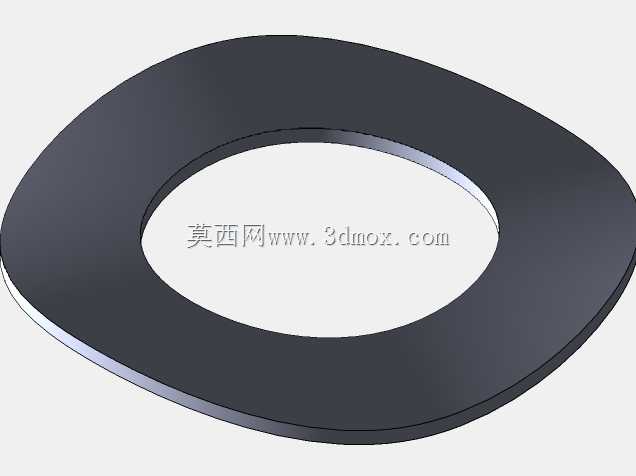

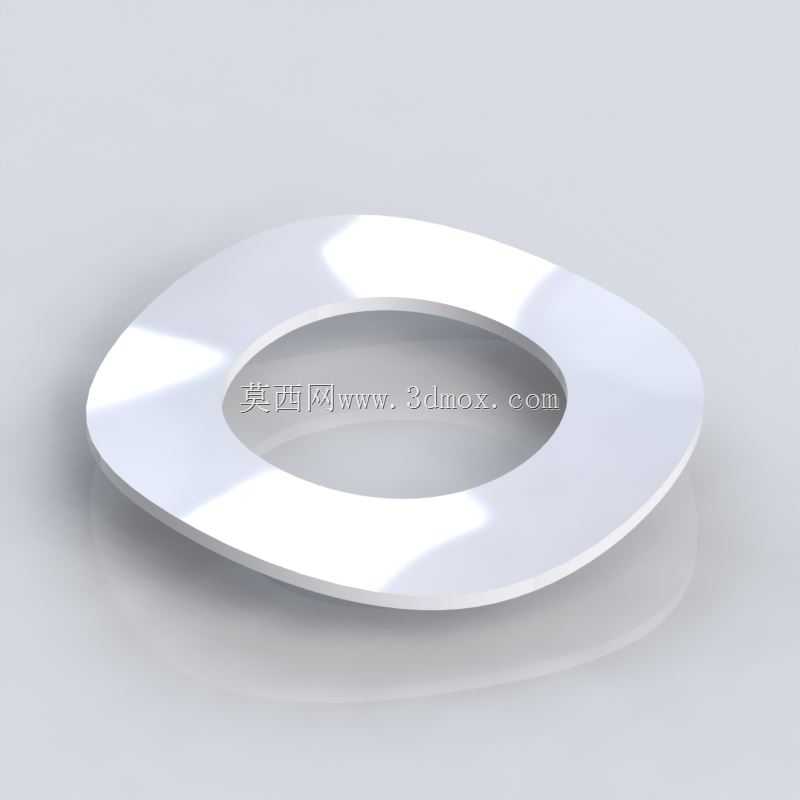

　　从设计思路上看，这款垫圈采用三波峰的对称波形结构，波峰与波谷的过渡圆弧做了平滑处理，避免应力集中导致的垫圈疲劳断裂，内孔尺寸严格适配M8螺纹的螺杆外径，安装时不会出现卡滞、偏斜的问题，外圆尺寸控制在适配M8标准六角螺母、螺栓头的支承面范围内，不会超出紧固件的压接边界，不需要额外扩大安装沉孔的尺寸，能够直接适配现有标准紧固件的安装空间。材质可选铍铜或者不锈钢，铍铜材质的垫圈具备更好的弹性极限与导电性能，适合有防静电要求的仪表类设备安装场景，不锈钢材质的垫圈则具备更优的耐腐蚀性能，能够在潮湿、有弱腐蚀介质的管路环境中长期使用，不需要额外做表面防腐处理。

　　从安装边界来看，这款垫圈的自由高度控制在常规平垫圈厚度的2倍左右，压缩到工作高度时的载荷曲线平稳，在额定压缩量下能够提供稳定的预紧力，不会因为过度压缩导致波形结构发生塑性变形，安装时只需要按照M8螺纹的标准拧紧力矩操作即可，不需要额外调整拧紧工艺。在实际的阀类设备装配中，这类波形垫圈通常安装在螺母与被连接件之间，或者螺栓头与被连接件之间，能够有效补偿被连接件表面的平面度误差，同时在设备长期运行过程中，抵消因为密封件压缩蠕变带来的预紧力损失，保证连接位置的密封可靠性与紧固件锁附稳定性。不同于普通弹簧垫圈靠开口刃口咬合支承面实现防松的原理，波形弹簧垫圈的防松是靠持续的轴向弹性力维持螺纹副的摩擦阻力，不会对被连接件表面造成划伤，也不会因为多次拆装出现防松性能大幅衰减的问题，适合需要定期维护拆装的仪器仪表、阀门组件使用。在三维建模过程中，这类零件的波形曲面需要严格控制波峰的高度差，保证每个波峰的受力均匀，避免安装后出现偏载导致的局部应力过大，内孔与外圆的同轴度公差控制在标准紧固件的公差范围内，保证安装时的对中性，不会因为垫圈偏斜导致紧固件支承面受力不均。
