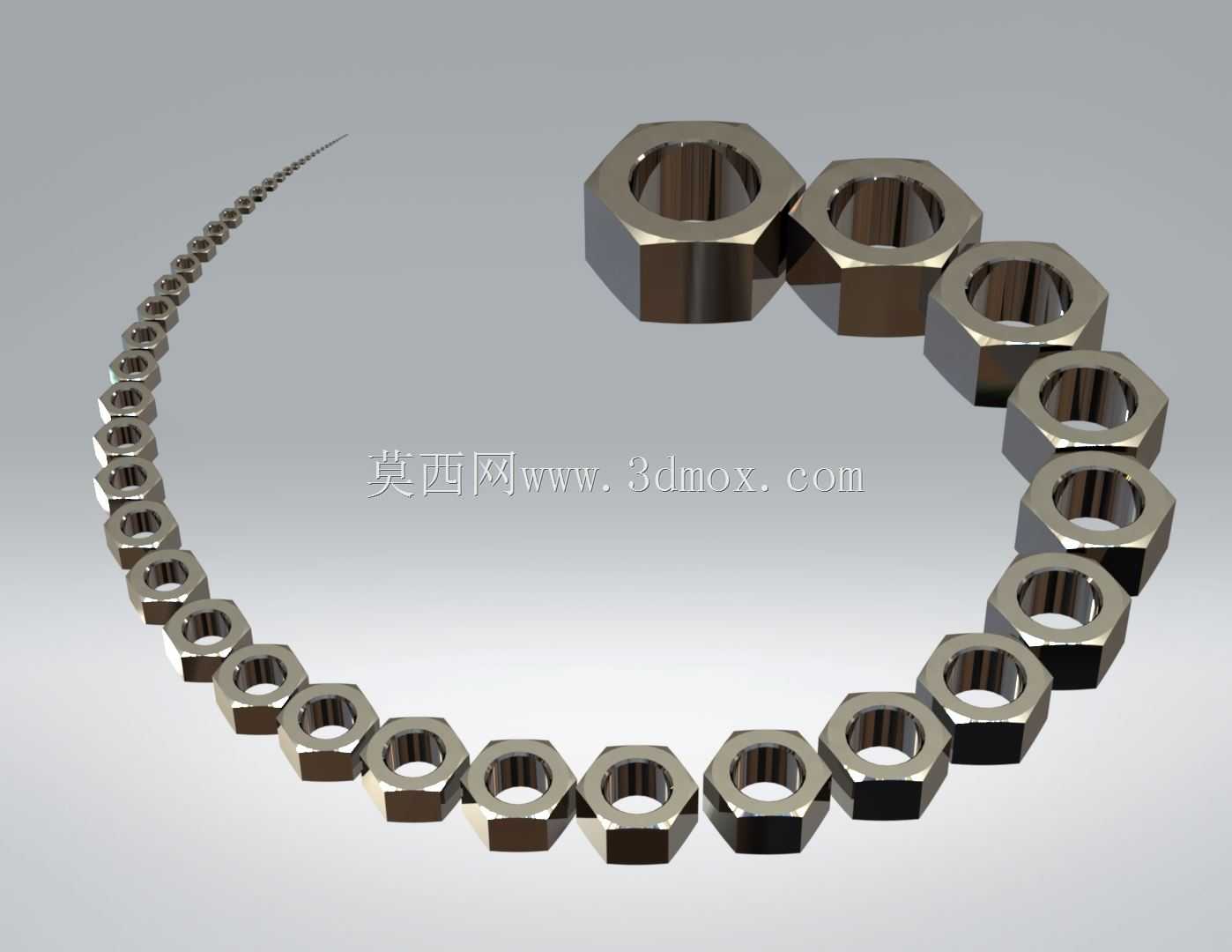

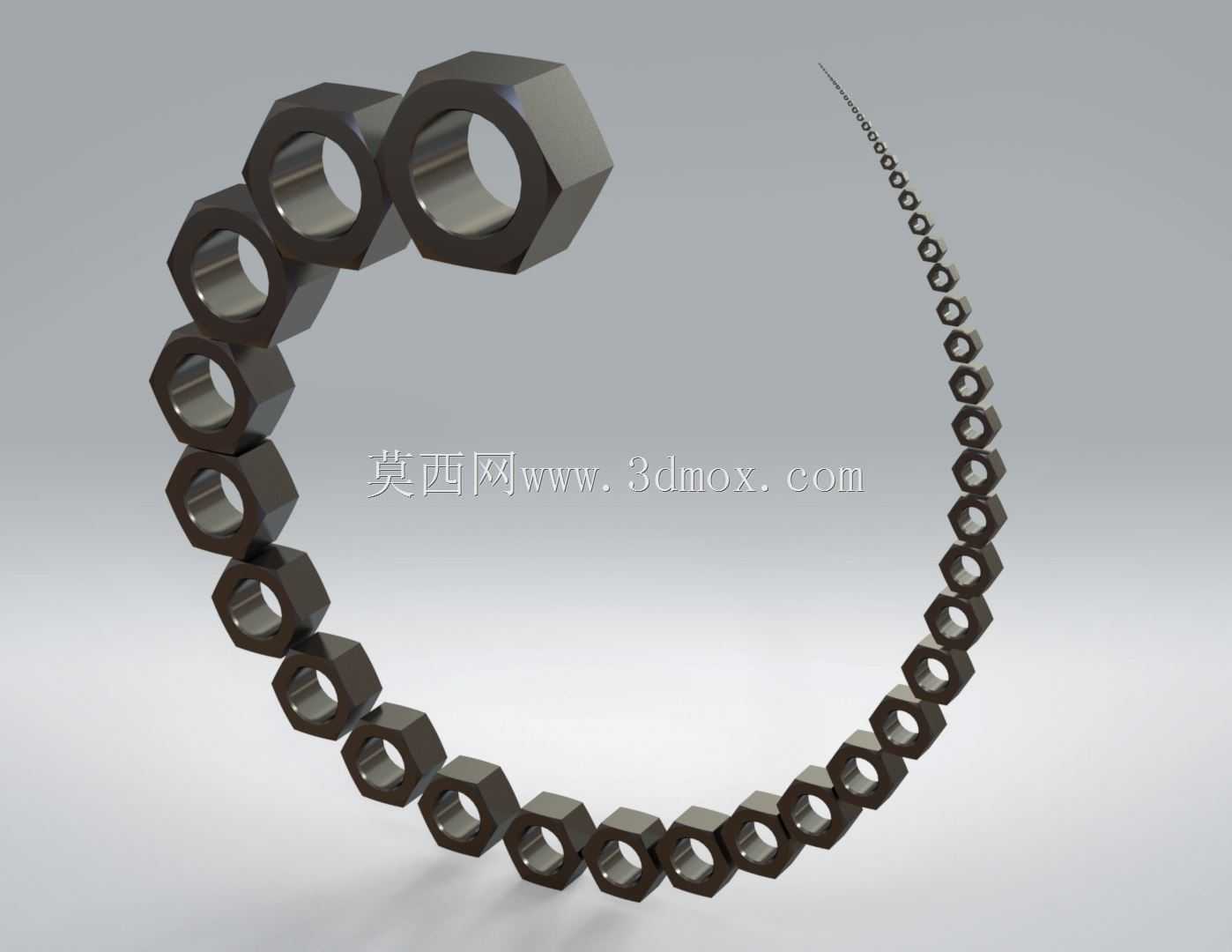

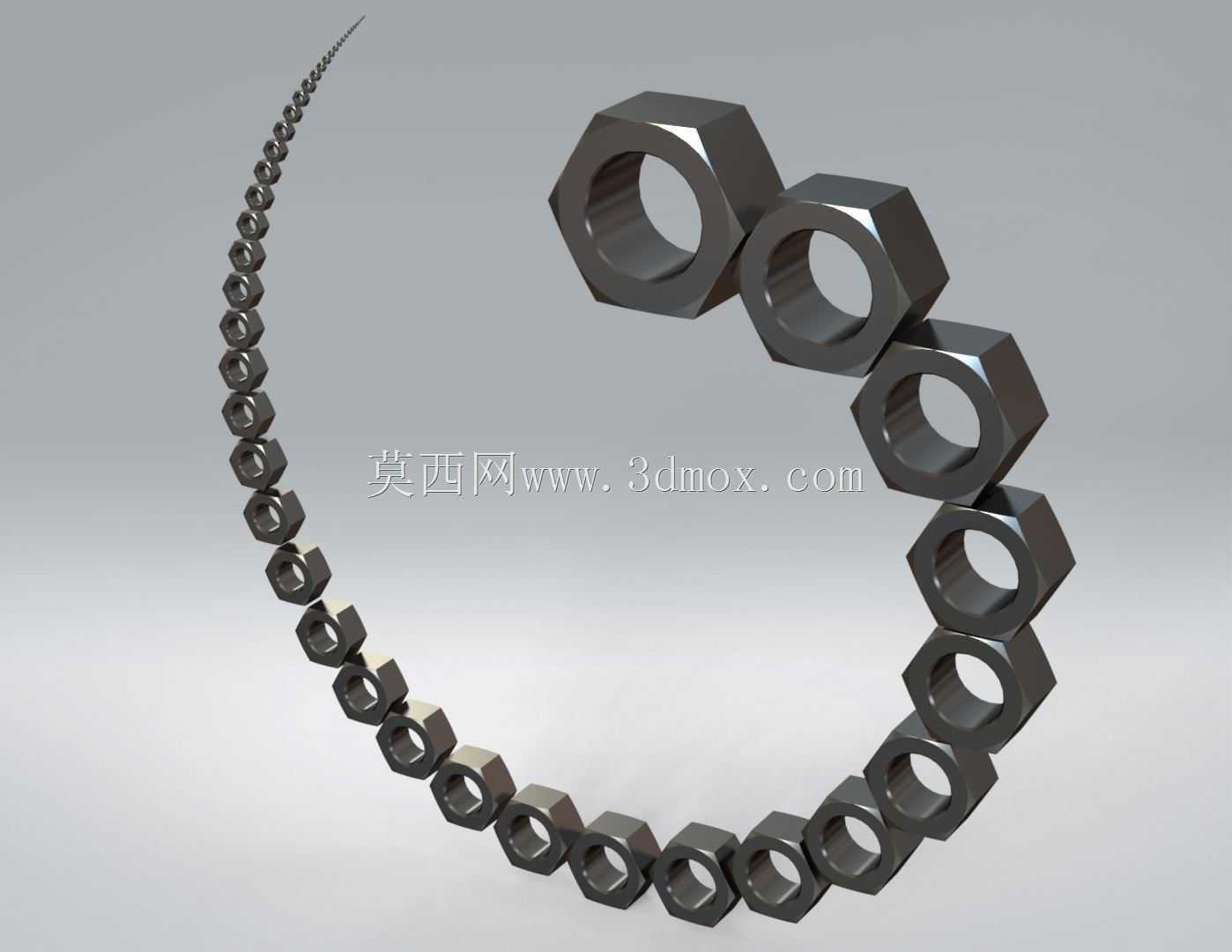

DIN934全规格粗牙细牙六角螺母参数化模型

　　在各类机械结构的装配环节中，六角螺母是应用覆盖范围最广的内螺纹紧固件之一，从民用家电的内部结构固定，到重型工程机械的受力连接，再到液压管路、阀门组件的密封锁紧，都能看到这类标准件的身影。DIN934作为德标体系中通用六角螺母的核心标准，覆盖了从M1到M160的全尺寸规格，同时包含粗牙、细牙两种螺距配置，能够适配不同载荷等级、不同安装空间、不同防松需求的连接场景，是结构设计人员选型时最常接触的标准件品类之一。

　　做结构设计的工程师大多有过类似的经历：早期做项目时，每次用到六角螺母都要手动查标准绘制模型，不同规格的对边宽度、螺母厚度、倒角尺寸稍有偏差，就会在后续装配干涉检查时出问题，尤其是细牙螺纹的螺母，螺距参数记错的话，装配时直接会出现螺纹匹配错误，轻则返工改模型，重则导致加工出来的零件无法组装。这套参数化的六角螺母模型，刚好解决了选型建模阶段的重复劳动问题，所有规格的尺寸边界都严格遵循DIN934标准要求，不需要设计人员再反复核对标准手册的参数。

　　从实际应用场景来看，小规格的M1到M6粗牙六角螺母，多用于仪器仪表、小型电子设备、低压阀门的内部组件固定，这类场景下螺母的安装空间通常比较局促，模型严格按照标准的对边尺寸、厚度参数构建，能够准确模拟装配时的扳手操作空间，避免设计时预留的安装位不足，导致实际装配时扳手无法卡入螺母拧紧。M8到M24的中规格螺母，是通用机械设备、管道连接、机架装配中最常用的区间，粗牙规格的螺母螺纹牙型更深，承载能力更强，适合承受较大拉应力、振动载荷的连接部位；同规格的细牙螺母螺距更小，螺纹升角更小，自锁性能更优异，多用于需要防松、或者需要微调轴向位置的连接场景，比如液压阀块的接头锁紧、精密调节机构的位置固定，模型中区分了粗牙和细牙的螺距参数，选型时可以直接根据工况调用对应规格，不需要再单独修改螺纹特征。

　　大规格的M27到M160六角螺母，多用于重型机械、风电设备、大型压力容器的法兰连接部位，这类场景下螺母的受力载荷极大，对尺寸精度的要求也更高，模型的外形倒角、端面垂直度、螺纹收尾位置都按照标准要求做了还原，在做有限元受力分析时，能够更准确地模拟螺母与被连接件、螺栓的接触应力分布，避免因为模型简化导致的分析结果偏差。从设计思路上看，这套模型没有做多余的特征简化，螺母两端的30度倒角、螺纹的起始收尾段、六角面的棱边倒角都完整还原，在做装配干涉检查时，能够精准识别出螺母与周边零件的间隙是否满足安装要求，比如在做阀门的阀杆装配、管路法兰的螺栓组排布时，可以直接调用对应规格的螺母模型，排布完成后就能直接检查相邻螺母之间的扳手空间是否足够，不需要再额外做尺寸换算。

　　很多刚入行的设计人员容易忽略螺母的安装边界问题，比如只按照螺纹规格选螺母，却没考虑螺母的对边尺寸对应的扳手空间，或者没注意细牙螺母和粗牙螺母的厚度差异，导致装配时出现螺母无法拧紧、或者螺母厚度超出安装空间的问题。这套全规格模型把每个规格的外形尺寸、安装边界都做了精准还原，在三维装配环境中可以直接测量安装间隙，提前规避这类设计失误。比如在做减压阀这类仪表类阀门的内部结构设计时，阀体内的空间非常紧凑，固定阀芯组件的螺母不仅要满足螺纹强度要求，还要保证螺母拧紧时不会和阀体内壁、其他运动部件发生干涉，调用对应规格的模型直接装配，就能直观看到配合状态，比手动计算尺寸要直观准确得多。

　　另外，配套的设计参数表可以和模型配合使用，在做BOM清单统计时，可以直接提取对应螺母的规格、螺距、材质要求等参数，不需要再手动录入，减少BOM制作时的出错概率。对于做设备维护、备件选型的人员来说，也可以通过模型快速核对现场使用的螺母规格，避免因为螺距选错导致的备件不匹配问题，尤其是进口设备上使用的德标螺母，很多时候粗牙和细牙的外观差异很小，靠肉眼很难区分，对照模型的参数就能快速确认规格，提升备件采购的准确性。

　　在做三维装配的运动仿真时，准确的螺母模型也能提升仿真的真实度，比如模拟螺栓组的拧紧过程、设备运行时的螺纹连接受力状态，精准的外形和螺纹参数能够让仿真结果更贴近实际工况，避免因为模型尺寸偏差导致的仿真结果失真。不管是做小型仪器的结构设计，还是重型设备的大型连接结构选型，这套覆盖全规格、区分粗牙细牙的DIN934六角螺母模型，都能覆盖绝大多数的常规选型需求，减少设计人员的重复建模工作量，让设计人员把更多精力放在结构优化、工况匹配上，而不是消耗在标准件的重复绘制上。
