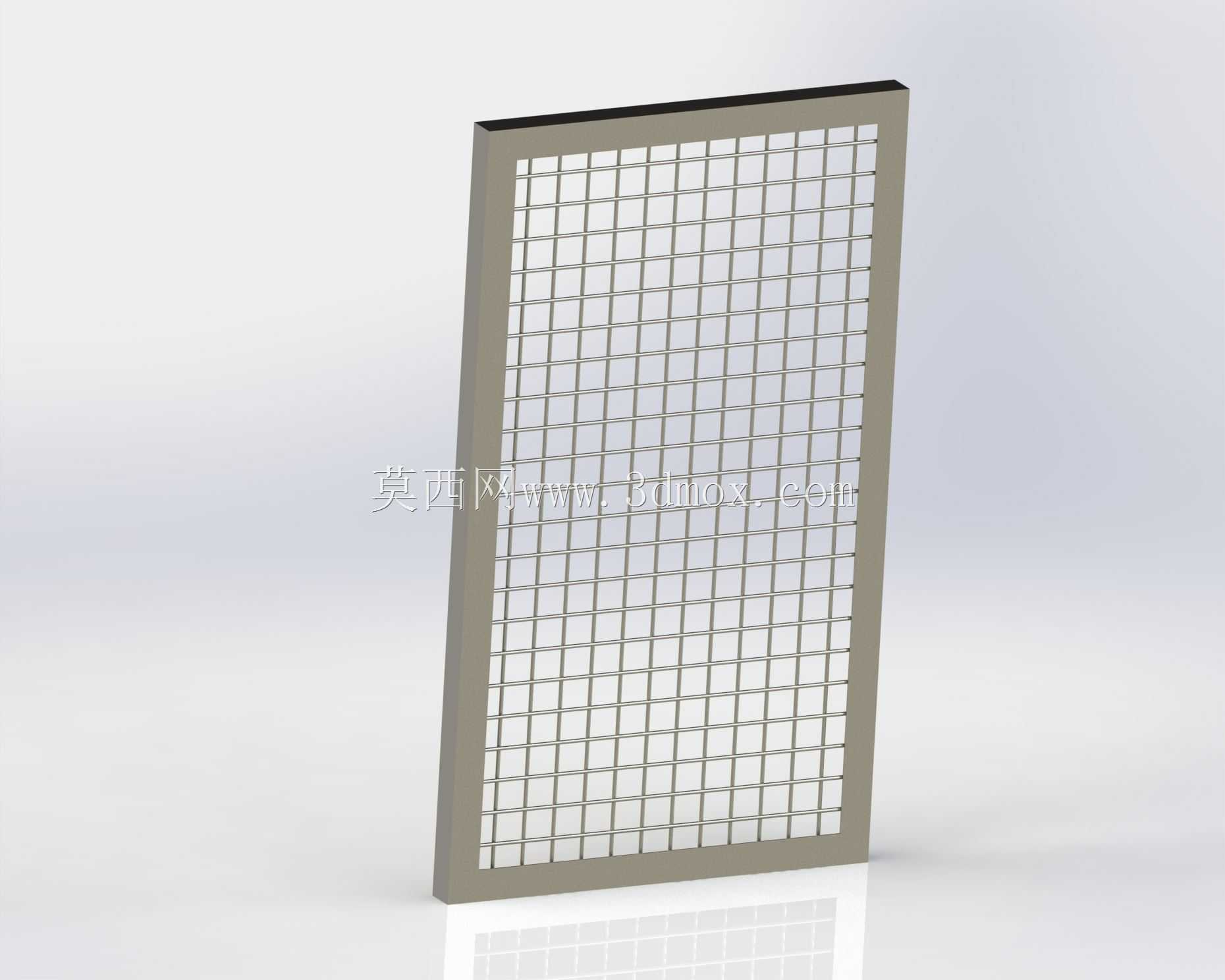

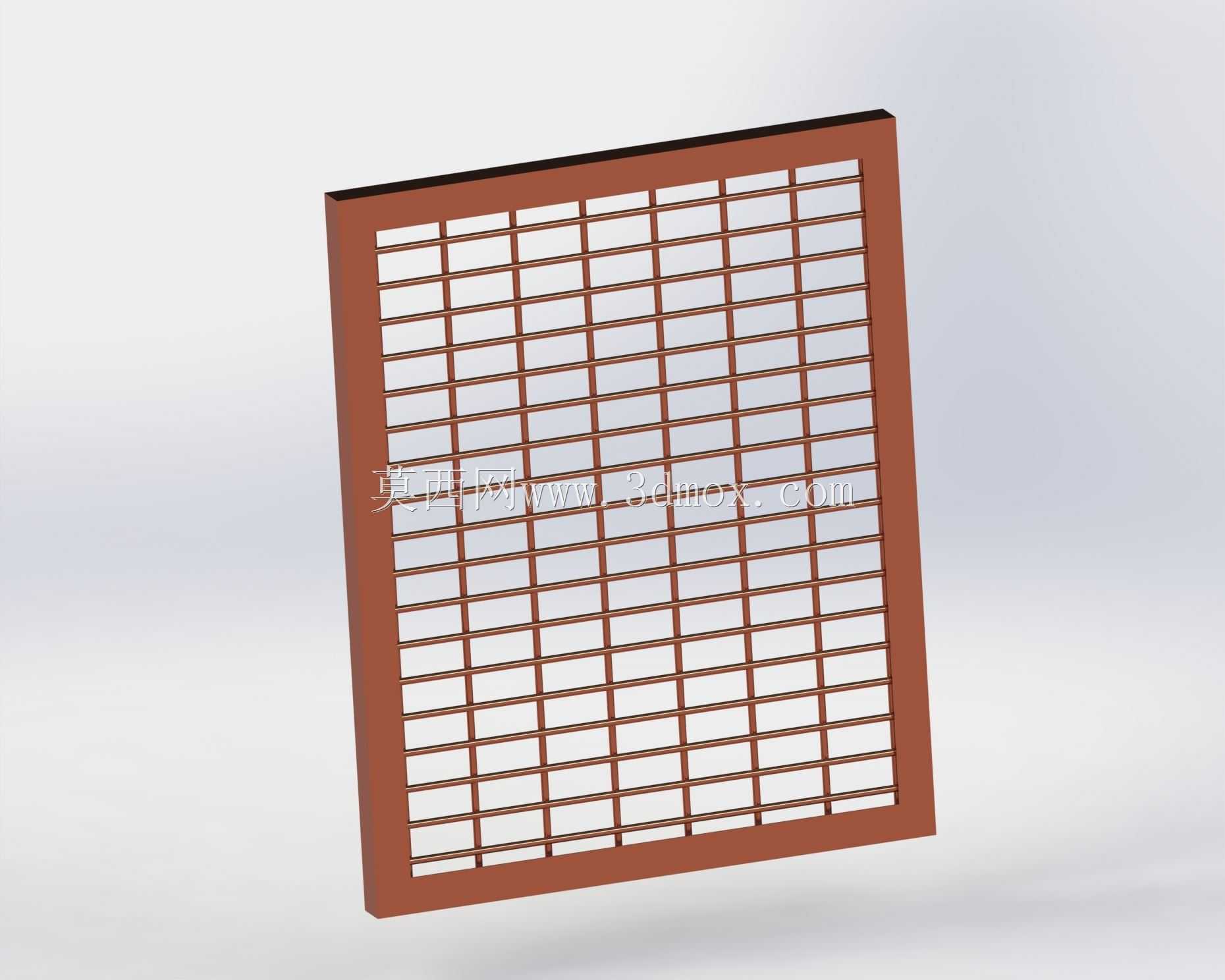

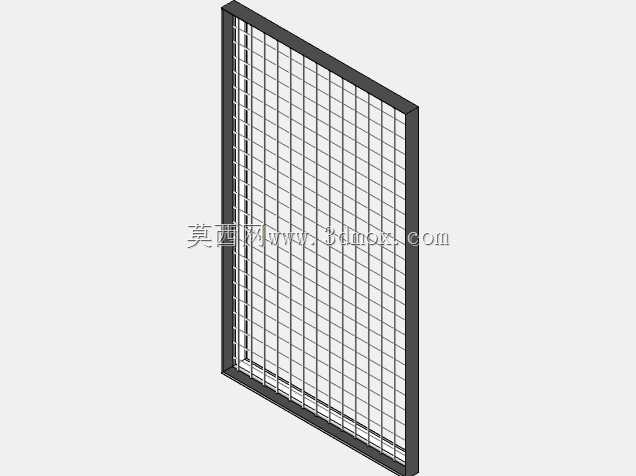

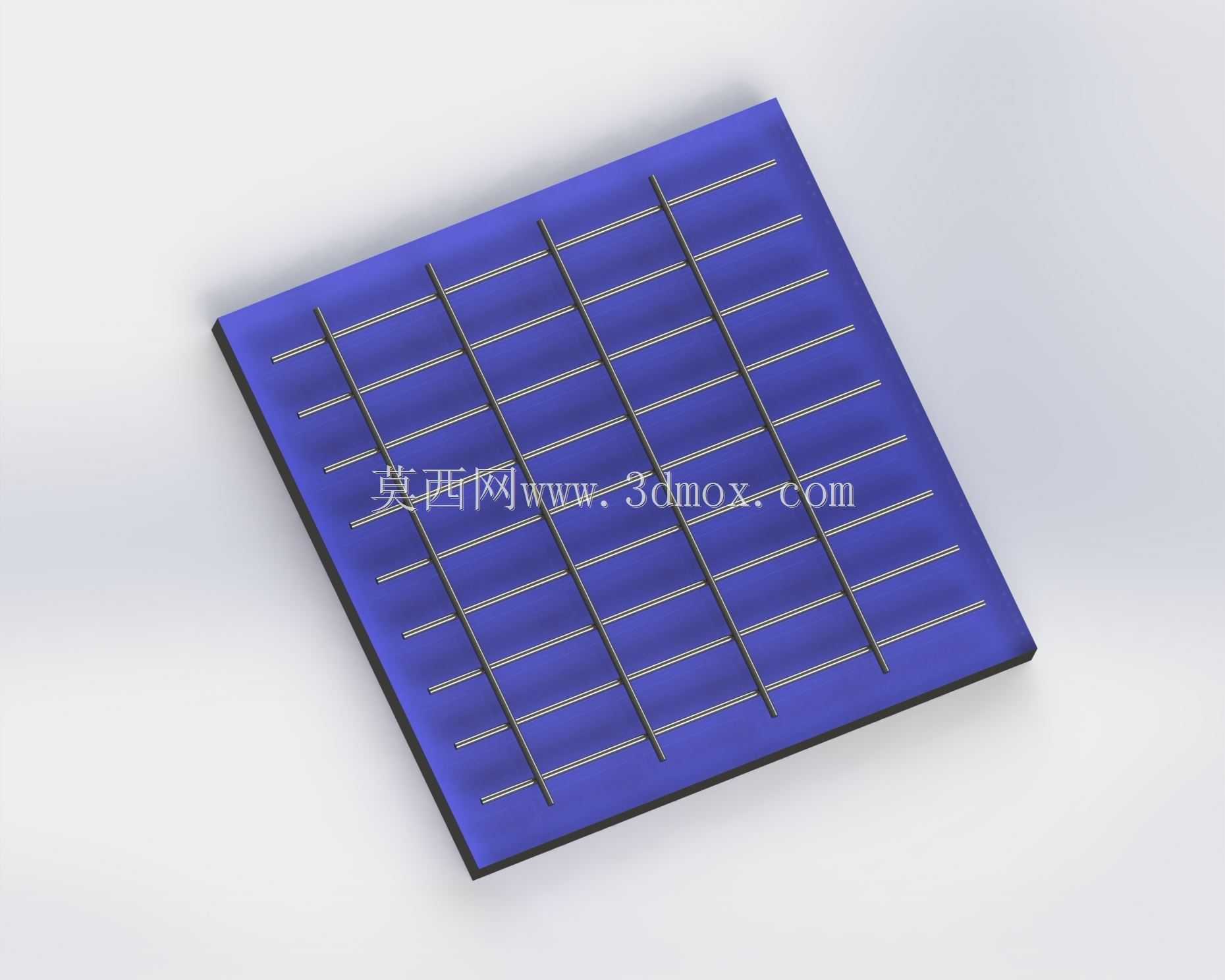

可配置方形格栅通风防护网格结构

　　这类方形格栅网格构件，在工业通风系统、设备防护围挡、建筑通风口、机柜散热通道等场景中应用十分广泛，日常做设备结构设计时，经常会遇到需要不同开孔率、不同边框尺寸的网格需求，可配置的参数化网格结构能大幅减少重复建模的工作量，提升设计迭代效率。从实际使用场景来看，这类网格首先承担通风通流的作用，均匀排布的栅格间隙可以保证气流顺畅通过，不会产生过大的风阻，同时边框的实体结构能提供足够的安装支撑强度，栅格本身的筋条结构也能阻挡大尺寸异物进入设备内部，避免杂物卷入运转部件造成设备故障，部分场景下还能起到一定的匀流作用，让通过网格的气流分布更均匀，减少局部紊流带来的振动与噪音。

　　做这类网格的结构设计时，首先要明确安装边界的尺寸要求，外框的长宽尺寸需要匹配对应安装位的开孔尺寸，预留合适的安装公差，通常边框会比安装开孔单边小0.5到1毫米，方便现场装配调整，边框的厚度需要根据网格的整体尺寸做匹配，大尺寸的网格需要适当加厚边框与筋条，避免结构刚性不足产生变形，小尺寸的通风网格则可以适当减薄筋条厚度，提升有效通流面积。筋条的排布密度是设计时的核心参数，需要根据防护等级要求、通风量要求做平衡：如果是设备散热口的网格，筋条间距可以适当放大，保证足够的通风量满足散热需求；如果是人员易触碰的传动部件防护网格，筋条间距需要控制在安全范围内，防止手指伸入造成机械伤害；如果是用于粉尘环境的通风过滤前置网格，筋条间距则需要根据拦截的异物尺寸做对应调整。

　　参数化可配置的设计思路，核心是把外框尺寸、筋条宽度、筋条间距、边框厚度、整体厚度这些核心尺寸做关联参数设置，调整任意一个参数时，整个网格的结构能自动更新，不需要逐个修改草图特征，比如做不同规格的机柜散热网格时，只需要输入对应安装位的长宽尺寸、需要的筋条间距，就能快速生成对应规格的网格模型，不需要每次都重新绘制草图、阵列特征，能大幅提升系列化产品的设计效率。从安装适配的角度来说，这类网格通常有两种安装方式，一种是嵌入式安装，直接卡入对应的安装开孔内，靠边框与开孔的过盈配合或者点胶固定，适合小尺寸的通风口使用；另一种是法兰式安装，边框预留安装孔位，通过螺丝固定在安装面，适合大尺寸、需要经常拆卸清理的网格使用，设计时可以根据实际安装场景调整边框的结构形式，在参数配置中加入安装孔的位置、孔径参数，实现全参数化的快速适配。

　　筋条的截面形式也可以根据使用需求做调整，常规场景下使用矩形截面的筋条就能满足强度与通流需求，如果是对风阻要求较高的通风场景，可以把筋条截面做流线型处理，降低气流通过时的阻力，减少通风能耗；如果是对承重有一定要求的踩踏类网格，则需要加厚筋条尺寸，甚至在筋条背面增加加强筋结构，提升整体的承载能力，避免人员踩踏时产生变形断裂。实际建模过程中，这类网格的结构看似简单，但很容易出现参数关联错误的问题，比如筋条阵列时的间距计算错误，导致最后一根筋条与边框的间隙不均匀，或者边框厚度与筋条厚度不匹配产生特征报错，做参数化配置时需要把这些关联逻辑提前梳理清楚，保证参数调整时整个模型不会出现特征失败的情况，同时要注意筋条与边框的连接处做适当的圆角处理，避免应力集中，提升结构的抗疲劳强度，尤其是在有振动的设备上使用的网格，应力集中的位置很容易在长期振动下产生开裂，圆角过渡能有效分散应力，延长构件的使用寿命。在曲面安装场景下使用这类网格时，还需要把网格的整体曲面形态与安装面做匹配，通过曲面草图投影、曲面加厚等特征，让网格能完美贴合曲面安装位，不会出现安装间隙，这也是可配置网格的一个重要适配方向，能覆盖更多非平面安装的使用场景，比如弧形通风管道的防护网、曲面设备外壳的散热网格，都可以通过参数调整快速生成适配曲面形态的网格结构，不需要重新做复杂的曲面建模工作。
