可拆卸式双页合页铰链结构设计

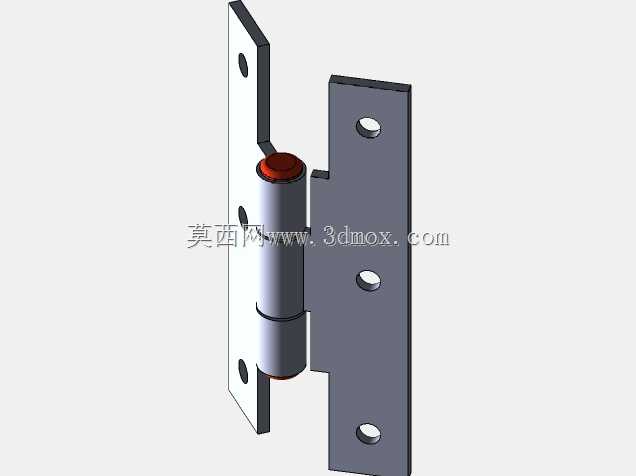

　　这类双页可拆卸铰链是工业与民用场景里应用极广的转动连接件，日常在工业设备防护门、电气柜柜体门、小型设备检修盖板、民用家具柜门、轻质隔断门的连接场景中都能见到它的身影，核心作用是实现两个被连接件之间绕固定轴线的相对转动，同时承担两个部件之间的连接载荷，保证门扇与门框之间的定位精度，避免门扇开合过程中出现偏移、卡滞、下坠的问题。从结构设计逻辑来看，这款铰链采用了左右不对称页片的设计思路，左侧页片为等宽长条型，上下各预留一个沉头安装孔，孔位做了沉头处理，安装后螺丝头部可以完全埋入页片平面，不会突出表面刮蹭相邻部件；右侧页片为带三个安装孔的折弯适配型页片，三个孔位沿页片长度方向等距排布，相比两孔设计能提供更均匀的固定受力点，适配厚度更大、自重更高的门扇安装需求，避免长期开合过程中页片因为受力集中出现变形、螺丝松动的问题。

　　中间的转动销轴部分采用了分段式衬套结构，销轴顶端设置了限位端盖，既可以防止销轴在开合转动过程中从轴套中滑出，也能在销轴磨损后通过拆除端盖快速更换销轴，不需要整体更换整个铰链，降低后期维护的成本。销轴与页片轴套之间预留了合理的转动间隙，既不会因为间隙过小导致开合卡滞，也不会因为间隙过大造成门扇晃动，配合适当的润滑可以实现数万次的无故障开合。从安装边界来看，这款铰链的两个页片在闭合状态下总厚度控制在常规柜门安装的预留间隙范围内，页片边缘做了小圆角倒角处理，安装时不会割伤操作人员，开合过程中页片的转动轨迹不会与门框、门扇的加强筋产生干涉，安装时只需要在门扇和门框对应的安装面上按照孔位位置打好对应的安装孔，使用沉头螺丝固定即可，不需要额外做复杂的预埋或者开槽处理，安装门槛极低，普通装配人员不需要特殊工具就能完成安装。

　　在实际选型过程中，需要根据门扇的自重、开合频率、使用环境来确认是否适配这款铰链：如果是户外使用场景，可以在页片表面做喷塑或者镀锌处理提升防锈能力；如果是洁净车间使用场景，可以选择304不锈钢材质的同结构铰链，避免锈蚀产生的颗粒污染洁净环境；如果是重载门扇场景，则需要选择页片厚度更大、销轴直径更粗的同类型铰链，保证承载能力满足使用需求。设计这类铰链的三维模型时，需要重点关注几个关键尺寸的配合：首先是销轴与轴套的同轴度，两个页片的轴套孔必须保证同轴，否则装配后会出现转动卡滞的问题；其次是页片安装孔的位置度，孔位偏差过大会导致安装时螺丝无法顺利穿入，甚至强行安装后页片出现内应力，长期使用容易断裂；另外还要关注两个页片在开合到最大角度时的干涉检查，确保转动到极限角度时，两个页片的边缘不会互相碰撞，同时要预留出门扇与门框之间的安全间隙，避免开合过程中夹伤操作人员或者刮蹭门扇表面的涂装。

　　这类铰链相比一体式焊接铰链的最大优势在于可拆卸设计，当设备需要后期维护、需要拆除门扇而不拆卸门框固定结构时，只需要拔出销轴就能将门扇整体取下，不需要拧下所有的固定螺丝，大幅提升设备后期维护的效率，这也是它在工业设备柜体上被大量应用的核心原因之一。在实际装配调试过程中，需要注意两个页片的安装面必须保持在同一转动平面上，如果安装面出现歪斜，会导致销轴承受额外的径向力，加速轴套和销轴的磨损，大幅缩短铰链的使用寿命，同时还会出现门扇开关阻力大、闭合不严的问题。
