螺旋进料输送给料设备结构设计

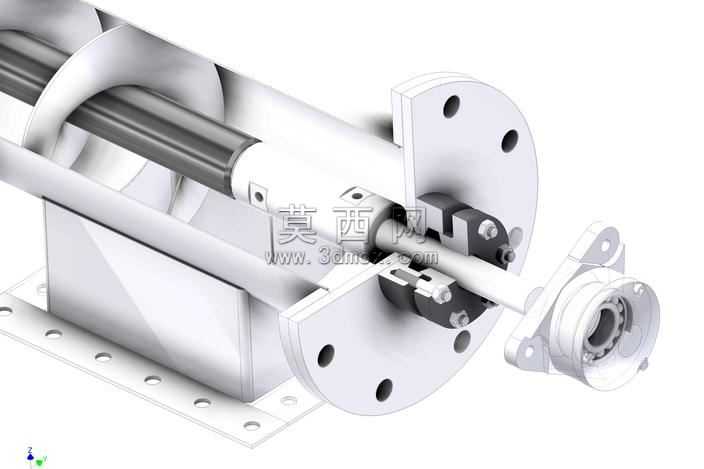

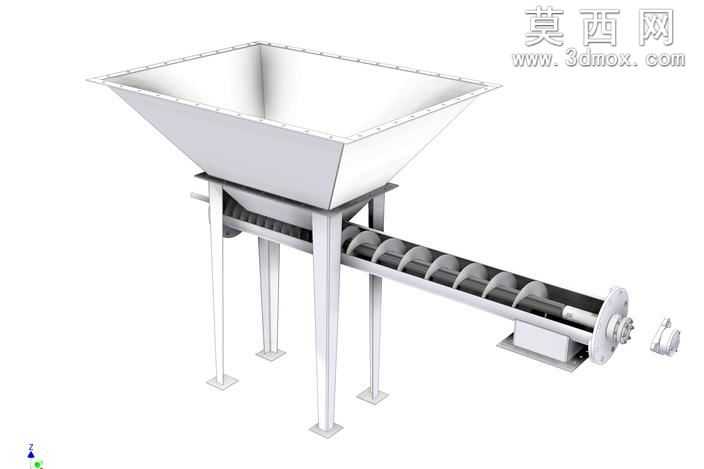

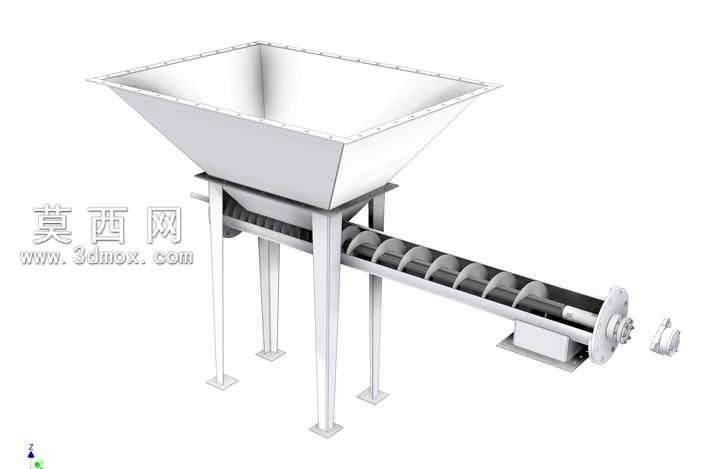

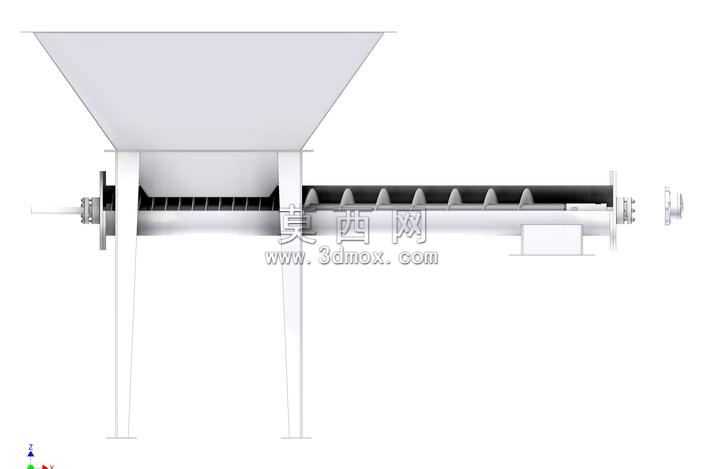

本模型采用三维参数化建模方式完成整体结构搭建，首先针对上部受料斗进行建模，设计为上宽下窄的方锥形敞口结构，斗体边缘设置法兰连接边，便于后续与上游供料设备对接，斗壁采用均匀壁厚设计，通过拉伸、拔模、倒圆角等特征完成造型，保证物料滑落过程无死角卡滞。下部输送段采用螺旋输送核心结构，建模时先绘制螺旋叶片的扫描路径与截面轮廓，通过扫描特征生成连续螺旋叶片，叶片与中心传动轴采用同轴配合，传动轴两端设置轴承安装位与端部密封结构，避免输送过程中物料泄漏。支撑结构采用四根立式支腿，支腿底部设计方形安装底板，通过螺栓孔特征实现设备与安装基面的固定，支腿与料斗、输送筒体之间采用焊接连接结构的建模表达，保证整体支撑刚度。驱动端设置在螺旋轴末端，配套电机安装座与传动连接结构，建模时还原了电机与轴的连接法兰、端盖等细节，保证传动结构的装配合理性。渲染阶段采用金属哑光材质赋予整体设备，模拟不锈钢工业设备的真实质感，对螺旋叶片、传动轴等运动部件做了材质区分，支腿与安装底板采用稍深的金属色调增强结构层次感，场景采用均匀漫反射光照，清晰呈现各部分结构细节。设计思路围绕连续均匀给料的核心需求，上部大料斗可暂存一定量物料，避免频繁补料，螺旋输送结构可通过控制转速精准调节给料速率，整体结构紧凑，安装维护便捷，可适配粉状、颗粒状物料的定量输送给料场景，各部件之间的装配关系完全按照实际工业设备的装配逻辑设置，可直接用于装配干涉检查、工程图导出以及后续的仿真分析工作。
