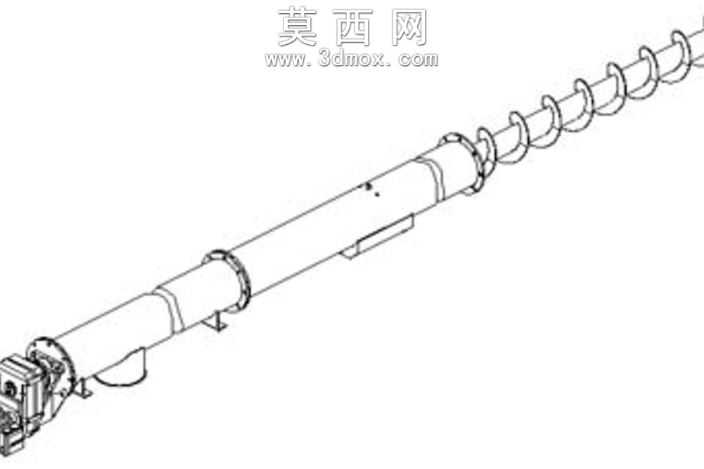

管式螺旋输送设备结构三维设计

本模型为管式螺旋输送机的完整三维结构设计，建模过程严格遵循机械设计规范，先通过基准轴、基准面搭建整体装配定位框架，再逐一完成各零部件的参数化建模。首先构建核心的螺旋叶片部件，采用螺旋扫描特征生成等螺距的连续螺旋体，叶片边缘做倒角处理避免应力集中，螺旋轴采用阶梯轴结构，分段匹配不同的安装配合公差，轴端预留与驱动单元连接的键槽定位结构。外部输送管段采用分段式筒体设计，各段筒体通过法兰盘实现密封连接，法兰面预留均匀分布的螺栓孔位，筒体下方开设出料口、上方开设进料口，接口处做加厚处理提升结构强度，筒体外部焊接有支撑脚座，用于设备的安装固定。驱动端集成减速电机安装座，轴承座与筒体端盖采用一体化建模，内置密封槽结构用于安装密封圈，防止输送过程中物料粉尘溢出。尾部端盖设置止推轴承安装位，用于承受螺旋轴运转产生的轴向力，整体装配过程中添加了符合实际工况的配合约束，螺旋叶片与筒体内壁保留合理的运转间隙，避免运转过程中发生剐蹭。模型各部件结构清晰，可直接用于工程出图、装配模拟以及工况仿真分析，完整还原了管式螺旋输送机的实际结构特征，可用于粉状、颗粒状物料的水平或小倾角输送场景的设计参考，建模过程中对各易损件做了独立拆分，方便后续做维护更换的模拟演示，所有结构均符合通用螺旋输送机的设计标准，无冗余结构，各部件的连接关系、装配逻辑完全匹配实际生产制造的工艺要求。
