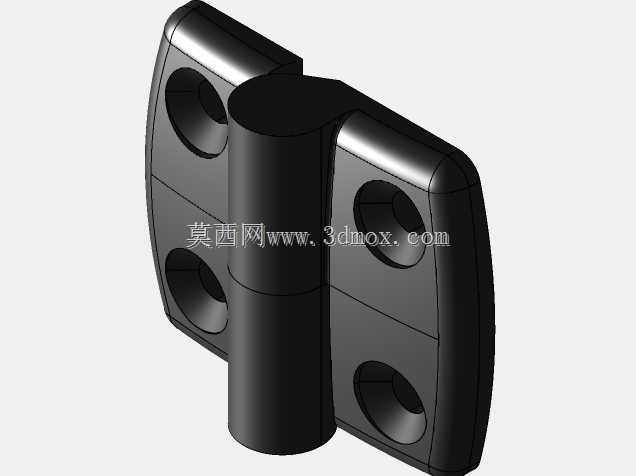

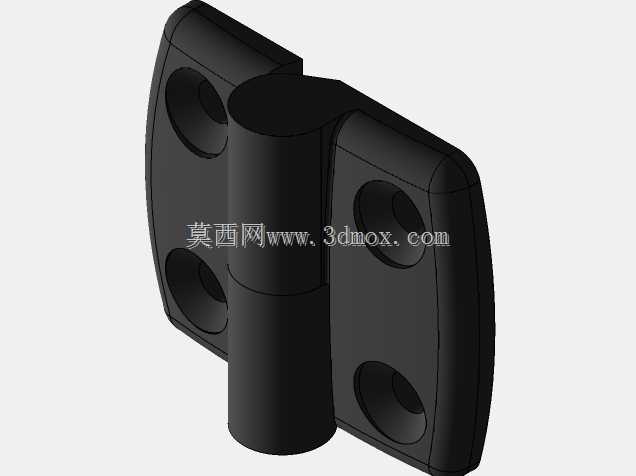

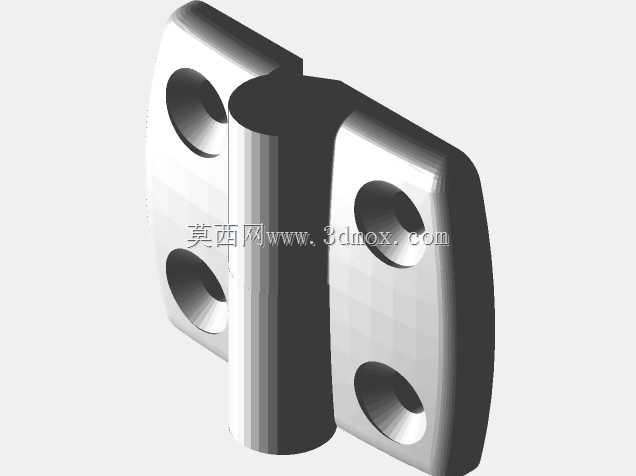

50x60mm尼龙可拆卸左侧合页结构设计

　　这款尼龙材质的左侧可拆卸合页，核心适配工业铝型材框架的门体连接场景，在自动化设备护罩、生产线安全防护门、铝型材工作台柜体、小型设备检修门这类场景中应用十分广泛。日常做铝型材框架结构设计时，经常会遇到门体需要快速拆装、后期维护频繁的需求，传统金属合页要么拆装需要拧下全部固定螺丝，要么长期使用容易出现锈蚀、刮擦铝型材表面的问题，这款尼龙合页的设计刚好针对性解决了这类痛点。从安装边界来看，合页整体外形尺寸为50x60mm，安装孔位中心距设置为35mm，能够直接适配市面上主流的30系列、40系列工业铝型材，不需要额外做转接件或者在铝型材上二次打孔攻丝，安装时直接使用配套的T型螺栓或者法兰螺母就能完成固定，安装效率比传统合页提升不少。

　　合页采用可拆卸式结构设计，门体侧的合页页片可以在不需要拆卸全部固定螺丝的情况下直接从基座上滑出，当设备需要做内部检修、线路调整或者门体更换时，不需要拧下框架侧的全部固定螺丝，直接抬起门体就能完成分离，大幅降低后期维护的操作成本。材质选用尼龙工程塑料，本身具备自润滑特性，合页转动部位不需要额外添加润滑脂，长期开合也不会出现金属件常见的异响、卡顿问题，同时尼龙材质的绝缘特性也能满足部分有防静电、绝缘要求的设备防护门使用需求，不会像金属合页那样在设备漏电时出现导电风险。

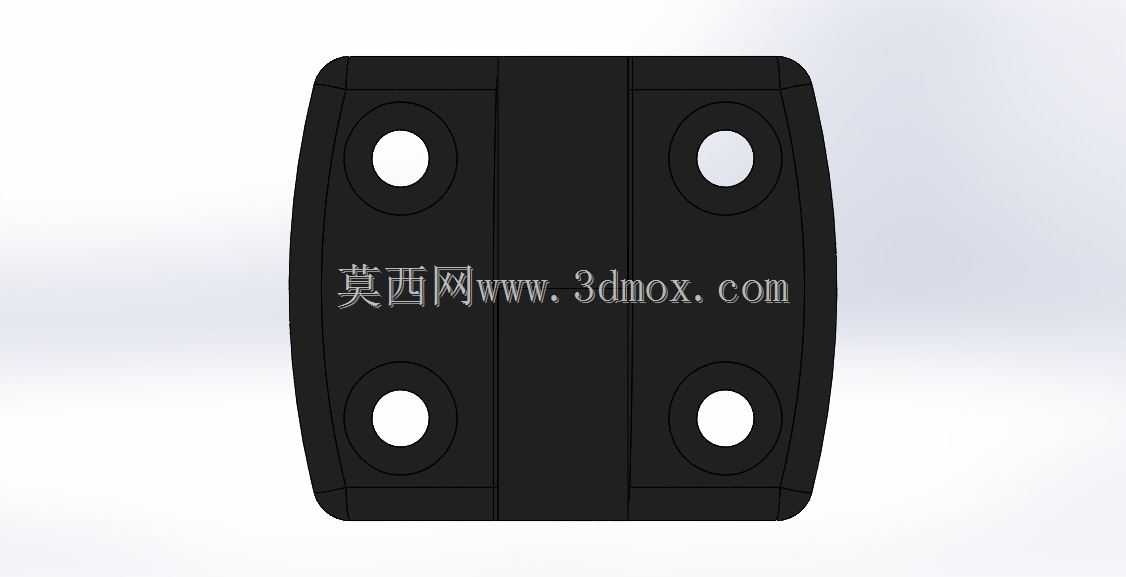

　　从结构设计细节来看，合页四个角做了圆弧过渡处理，没有尖锐的棱角，安装和使用过程中不会划伤操作人员或者刮破设备周边的管线，四个安装孔位做了沉孔设计，固定螺丝安装后螺丝头不会突出合页表面，避免门体开合时螺丝头刮擦门框或者铝型材表面。合页的转动配合间隙做了精准控制，既不会因为间隙过大导致门体安装后出现晃动、下垂的问题，也不会因为间隙过小导致转动卡滞，在-20℃到80℃的常规工业使用环境下，尼龙材质的形变率控制在合理范围内，能够保证长期开合的稳定性。

　　针对铝型材框架门体的安装特点，这款合页的页片厚度做了优化，刚好匹配铝型材常用的板材安装面，不管是使用亚克力门板、铝塑板门板还是薄钣金门板，都能保证合页安装后门体与框架表面齐平，不会出现突出或者凹陷的问题。在实际选型使用时，需要注意这款合页为左侧安装版本，对应门体的左侧铰接位置，选型时要和右侧合页做好区分，避免装反导致无法正常拆卸。合页的承重能力经过结构优化，单组合页能够承受10kg以内的门体重量，常规的铝型材框架防护门使用两组合页就能满足承重需求，如果门体宽度超过800mm或者重量偏大，可以适当增加合页数量来分散承重，避免长期使用后门体出现下垂变形。不同于传统的外露式合页，这款合页安装后整体贴合铝型材表面，外观更加简洁规整，同时尼龙材质本身可以做不同颜色的着色处理，能够匹配不同设备的外观配色需求，不会像金属合页那样需要额外做表面喷涂处理。在做三维建模时，这款合页的安装孔位、外形尺寸都严格按照实际生产尺寸绘制，导入装配体后可以直接做干涉检查，模拟门体开合的运动轨迹，提前排查设计阶段可能出现的开合碰撞、孔位不对中等问题，减少后期打样时的修改成本。
