Wellrohr波纹管管路连接结构

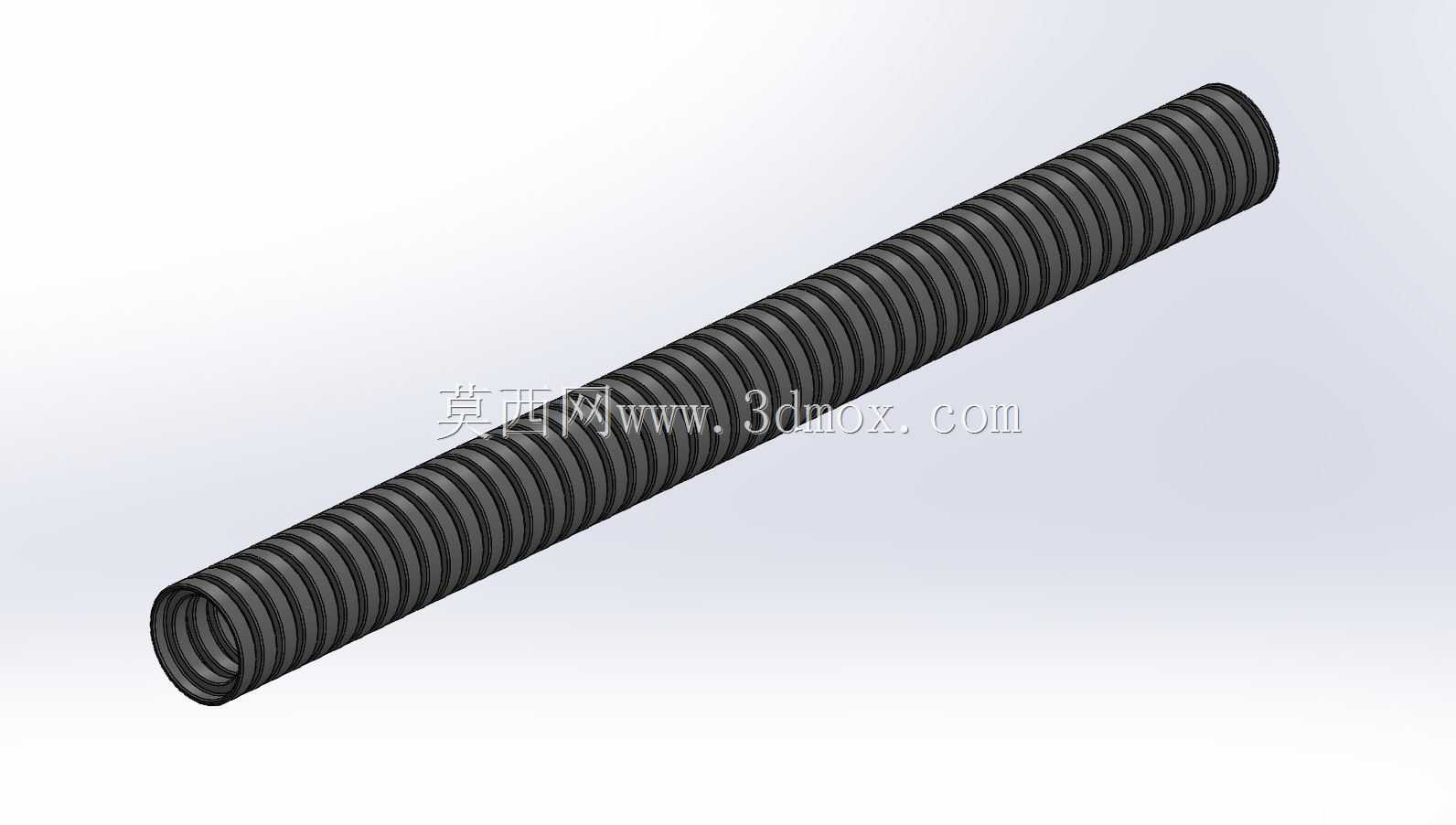

　　在工业流体输送、气动控制、低压液压回路以及设备线缆防护场景中，波纹管类柔性管路部件的应用覆盖了从民用给排水到工业制程管线的多个细分领域，这类部件的核心价值在于通过自身的可形变结构，补偿管路安装过程中的位置偏差、吸收设备运行产生的振动位移，同时在一定压力区间内维持介质输送的密封性与通路稳定性。这款Wellrohr波纹管的结构设计，首先围绕波纹节距的均匀性做了参数化控制，每一圈环形波纹的凸起高度、圆弧过渡半径都保持一致，这种设计能保证管材在发生轴向压缩、径向偏移或者小角度弯折的时候，各段波纹的形变应力均匀分布，不会出现局部应力集中导致的疲劳开裂，在常规的工业安装环境下，能够适配±5%的轴向伸缩量以及最大15°的偏转角安装偏差，降低管路对接时的同轴度要求，减少现场安装的调整工作量。

　　从实际使用场景来看，这类波纹管常被装配在减压阀的进出口端，一方面用来隔离阀体工作时产生的流体脉动振动，避免振动沿着刚性管路传递到整个管线系统，引发管路支架松动、连接密封面渗漏等问题；另一方面，当减压阀需要做定期维护、阀芯更换的时候，柔性的波纹管段可以提供小范围的位移空间，不需要完全拆卸前后端的长距离管路就能完成阀体拆装，大幅缩短设备停机维护的时间。在设计建模过程中，首先确定了波纹管的通径参数，内壁的光滑圆柱面保证介质流过的时候不会产生过大的沿程阻力，避免在波纹管段形成紊流造成压力损失，外层的环形波纹结构则在不增加管壁整体厚度的前提下，大幅提升了管材的径向抗挤压能力，即使受到外部意外的踩踏、轻微碰撞，也不会出现管腔被压瘪阻断通路的情况。

　　安装边界方面，这款波纹管的两端可以适配标准的管路快插接头或者卡套式接头，端部的平直段长度预留了足够的接头装配空间，不需要额外做端部整形就能完成密封连接，管材的整体弯曲半径控制在通径的6倍左右，在狭小的设备安装舱室内也能完成布线走管，不会因为弯曲半径过小导致波纹折死、管腔通流面积变小。不同于普通的光滑塑料软管，这种带环形加强波纹的结构，还可以作为设备外部线缆的防护套管，把裸露的控制线缆、动力线缆穿在管内，波纹结构的抗磨损特性可以避免线缆被设备的尖锐棱角、移动部件刮破绝缘层，同时管材本身的耐油、耐弱腐蚀特性，也能适配车间内存在切削液、润滑油飞溅的工作环境，延长内部线缆的使用寿命。

　　在结构建模的细节处理上，每一圈波纹的衔接处都做了微小的圆角过渡，没有尖锐的棱角，一方面是避免应力集中提升管材的抗疲劳寿命，另一方面也能减少管材在弯曲过程中相邻波纹之间的摩擦磨损，在长期反复形变的使用场景下，不会因为波纹之间的相互摩擦造成管壁磨损变薄。针对减压阀配套的使用场景，这款波纹管的压力耐受范围匹配常规低压减压阀的出口压力区间，在额定工作压力下不会出现鼓包、渗漏的问题，同时波纹结构的阻尼特性还能小幅吸收阀口节流产生的流体噪声，改善管线周边的作业环境。在设备布局设计阶段，选用这类波纹管的时候，需要注意预留足够的形变空间，不要把管材完全拉直锁死，要保留一定的轴向伸缩余量，让波纹管能够正常发挥位移补偿的作用，同时在固定管路支架的时候，不要把卡箍直接锁在波纹段上，要固定在两端的平直段位置，避免卡箍挤压波纹造成形变能力下降、甚至出现密封失效的问题。
