油箱侧装式可视油位检测液位计结构

　　在工业液压站、小型燃油动力机组、集成式润滑系统的配套设计中，油箱液位的实时可视化观测是日常运维、故障预判环节里不可缺失的配置，这款侧装式液位计正是针对紧凑型密闭油箱的观测需求开发的配套部件，区别于传统顶装式浮球液位开关的电信号反馈逻辑，该结构依靠透明视窗直接呈现油箱内部油液的实际液位高度，无需外接供电或信号传输线路，运维人员在设备巡检过程中可直接通过目视快速判断油液存量，规避了电测元件长期接触油液可能出现的信号漂移、触点氧化失效等问题。

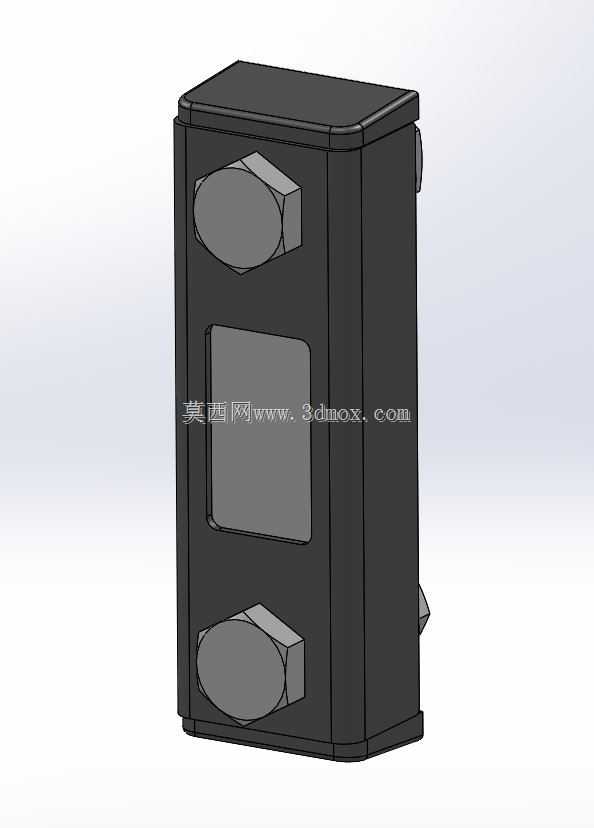

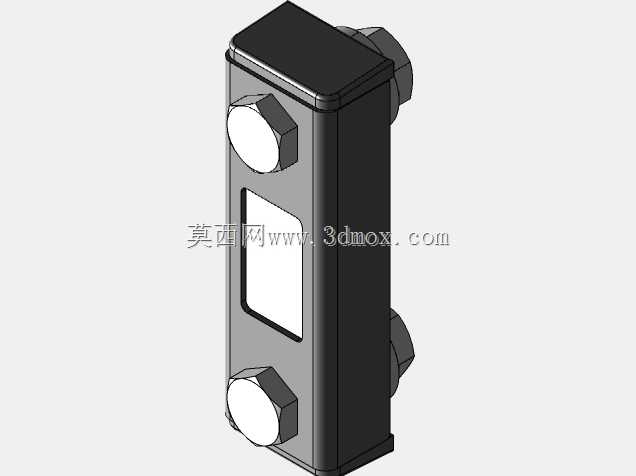

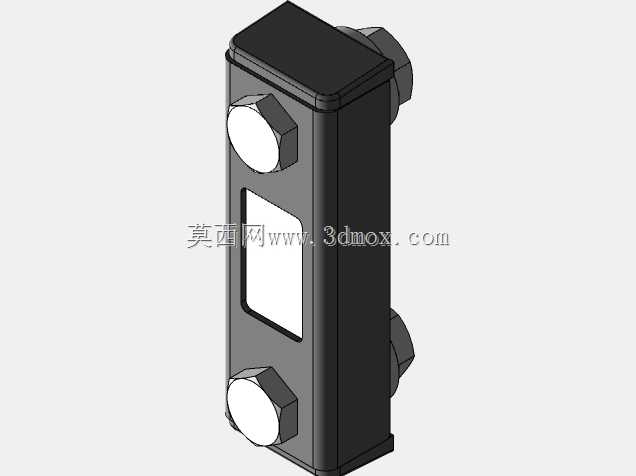

　　从结构设计逻辑来看，该液位计采用立式长方体主体构型，整体外壳采用耐油工程塑料一体注塑成型，外壳边角做了圆弧过渡处理，既可以避免安装过程中尖锐边角划伤操作人员，也能减少设备运行过程中磕碰造成的壳体应力开裂风险。主体上下两端各设置一个外螺纹连接接头，两个接头的中心距严格匹配常规小型油箱的侧壁开孔标准，安装时仅需在油箱侧壁对应高度位置加工两个同轴安装孔，将接头穿过开孔后在油箱内侧搭配密封垫圈与锁紧螺母即可完成固定，无需额外焊接法兰或改造油箱原有结构，适配壁厚2mm到6mm的各类金属、塑料油箱，安装边界兼容性较强。两个接头分别对应油箱内部的高、低油位连通腔，油液通过下端接头进入液位计的内部流道，在透明视窗区域形成与油箱内部等高的油液柱，以此直观反馈实际油位。

　　视窗区域采用嵌入式安装的高透明耐油材质，视窗四周与外壳结合处做了多层密封结构设计，可长期耐受矿物液压油、润滑油、轻质柴油等常见工业油液的腐蚀，不会出现长期使用后视窗浑浊、密封渗漏的问题。视窗表面与外壳外表面基本齐平，既减少了外部灰尘、油污在视窗边缘的堆积，也方便日常巡检时直接擦拭清理观测面，不会因为积污遮挡观测视线。视窗上下预留的观测范围覆盖了油箱设计的最低警戒油位到最高注油油位，当油位低于视窗下沿时即可提示运维人员及时补油，避免油泵吸空造成的设备磨损；当油位高于视窗上沿时则提示注油过量，可防止设备运行过程中油液受热膨胀从呼吸阀溢出。

　　在实际选型适配过程中，该结构的整体外廓尺寸控制紧凑，安装后突出油箱侧壁的距离较小，不会与油箱周边布置的管路、阀件、电气元件产生安装干涉，尤其适合布局紧凑的小型液压动力单元、便携式发电机组、移动式润滑设备使用。外壳两侧的结构加强筋沿着接头受力方向布置，可抵消安装锁紧螺母时产生的压紧应力，避免壳体受力变形导致视窗密封失效。上下两个连接接头的螺纹规格采用通用管路标准，可直接搭配常规密封件完成装配，无需定制特殊转接头，降低了备件采购与现场安装的难度。

　　不同于带远传功能的液位检测装置，这种纯机械式目视液位计没有活动浮球、磁耦合等运动部件，不存在运动部件卡滞、磨损的故障点，长期使用过程中基本无需维护，只要视窗没有外力破损、密封件没有老化失效即可持续稳定工作。在设备初始设计阶段，可直接根据油箱的高度尺寸选择对应中心距的液位计型号，将视窗的上下观测边界与油箱设计的高低油位警戒线对齐，就能实现无需额外校准的直观油位指示。针对户外使用场景，该结构的外壳材质添加了抗紫外线成分，长期暴露在日光下也不会出现壳体脆化、视窗透明度下降的问题，可适配露天布置的动力设备使用需求。在管路布局设计时，需注意液位计安装位置要避开油箱内部回油管路的直接冲击区域，防止回油搅动产生的气泡进入液位计流道，影响观测时的液位判断准确性，同时安装位置要选在巡检人员容易观测到的油箱侧面，不要被设备的其他结构件遮挡视窗。
