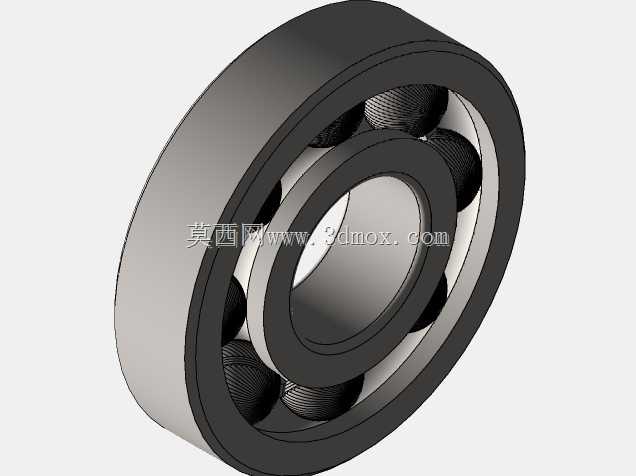

深沟球滚动轴承结构三维建模

　　在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的基础支撑部件，从民用家电的电机转轴、工业流水线的输送辊筒，到机床主轴、工程机械的旋转铰接点位，几乎所有存在连续回转运动的结构中，都能见到这类零件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力控制在极低水平，同时承担径向与双向的轴向载荷，保障轴系的回转精度与运行稳定性。

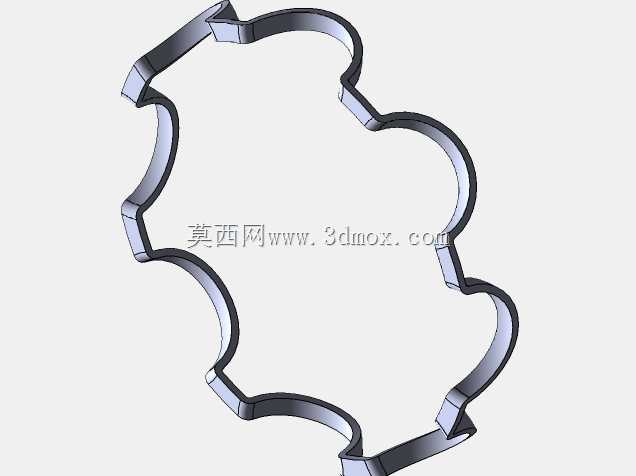

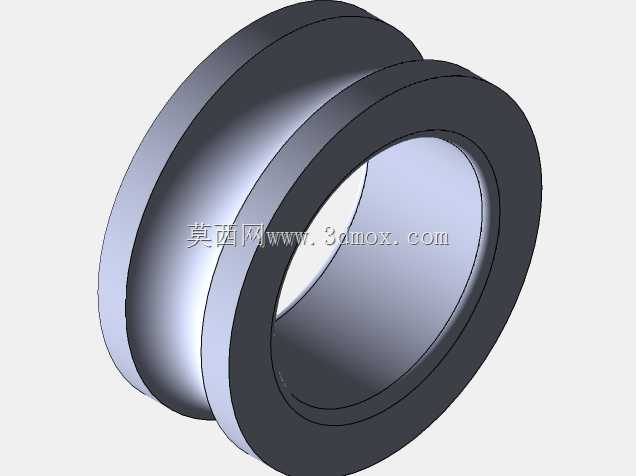

　　从结构设计逻辑来看，这类滚珠轴承的核心组成包含内圈、外圈、滚动钢球、保持架四个部分，建模过程中需要严格匹配各部件的配合公差：内圈通常与转轴采用过盈配合，随轴同步旋转，内圈的滚道曲率需要与钢球直径匹配，保证钢球在滚道内滚动时接触应力分布均匀；外圈一般与设备的轴承座孔采用过渡或间隙配合，多数工况下外圈保持固定，部分特殊工况下也会出现外圈旋转、内圈固定的装配形式，比如部分轮系的惰轮支撑结构。钢球作为传递载荷的核心滚动体，其直径一致性、表面硬度直接决定轴承的负载能力与使用寿命，建模时需要保证所有钢球在滚道内均匀分布，相邻钢球之间预留足够的间隙避免运转时发生相互摩擦碰撞。保持架的作用是将所有钢球等距分隔开，引导钢球在滚道内正常滚动，避免钢球在载荷作用下挤向一侧，同时储存部分润滑脂，改善轴承的润滑条件。

　　从实际选型与安装边界来看，这类轴承的径向尺寸需要匹配安装位置的轴径与轴承座孔径，轴向宽度需要预留足够的安装空间，同时要考虑轴系运转时的热膨胀伸长量，避免轴承在工作温度升高后出现轴向卡滞。在承载特性上，这类滚珠轴承的接触面积相对较小，摩擦系数远低于滑动轴承，在高速运转工况下的温升控制表现更优，但相较于滚子轴承，其相同尺寸下的额定负载能力偏低，更适合中低负载、高转速的应用场景。设计建模过程中需要注意，内圈与外圈的挡边高度需要满足钢球的装配要求，同时要保证挡边有足够的强度承受轴向载荷作用，避免轴向力过大时钢球从滚道中脱出。

　　在实际设备装配场景中，这类轴承的安装需要控制压装力的施加位置，严禁通过滚动体传递压装力，否则会造成滚道表面压痕、钢球变形，直接导致轴承运转时出现异响、振动超差，大幅缩短使用寿命。建模时还原的轴承密封结构，主要作用是阻挡外部的粉尘、水汽进入轴承内部，同时防止内部的润滑脂泄漏，不同密封形式的轴承适用于不同的工况环境：带接触式橡胶密封的轴承防尘防水能力更强，但摩擦阻力相对更大，适合对密封要求高、转速中等的场景；带防尘盖的轴承摩擦阻力更小，适合高转速、环境相对清洁的工况。

　　从结构设计的细节考量，滚道的曲率半径通常略大于钢球半径，这样的设计可以让钢球与滚道之间形成合适的接触椭圆，在保证承载能力的同时，降低接触应力集中，减少运转过程中的磨损。钢球的数量需要根据轴承的额定载荷要求计算确定，数量过少会导致单个钢球承受的载荷过大，容易出现早期疲劳点蚀；数量过多则会增加保持架的设计难度，同时增大轴承的运转摩擦阻力。在三维建模过程中，需要准确还原各部件的配合关系，钢球与内外圈滚道之间保留合理的装配间隙，保持架的兜孔尺寸需要略大于钢球直径，保证钢球在兜孔内可以自由转动，不会出现卡滞问题。这类轴承的结构通用性极强，是机械结构设计中最常用的标准件之一，准确的三维模型可以直接用于设备的装配干涉检查、轴系刚度仿真、运动学模拟，为后续的结构优化、选型校核提供可靠的数字模型基础。
