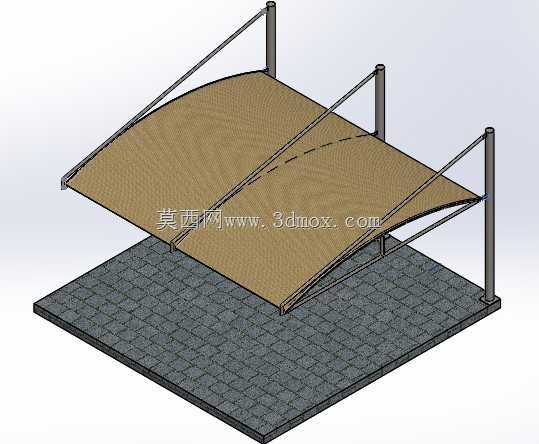

双车位斜拉式户外停车遮阳雨棚结构

　　日常做户外配套设施结构设计时，双车位停车棚是商住区、厂区配套里需求频次很高的品类，这次的斜拉式膜面车棚结构，完全围绕实际落地的安装、使用场景做的参数化建模，所有结构件的连接逻辑都对应现场施工的工艺要求，没有做脱离实际的装饰性冗余设计。先从安装边界说起，这个车棚的占地投影刚好覆盖两个标准小型乘用车位，横向净宽适配5.3米的双车位划线宽度，纵向进深取5.5米，能完整覆盖常规三厢家用车、紧凑型SUV的整车长度，立柱落点选在车位后侧的边角位置，完全避开车辆进出的转弯半径区域，不会出现司机倒车、开门时磕碰立柱的问题，立柱底部的安装法兰预留了四个膨胀螺栓固定位，适配常规硬化混凝土地面的安装要求，不需要额外做复杂的独立基础，能大幅降低现场施工的土建成本。

　　结构受力逻辑上没有采用常规的双侧立柱支撑方案，而是选用单侧三立柱加斜拉支撑杆的形式，三根等径方管立柱沿车位后侧横向均匀排布，每根立柱向前上方伸出两根斜向支撑臂，直接承托棚面的主龙骨，斜拉臂和立柱、主龙骨的连接节点都做了加劲肋补强，能抵御常规地区的风荷载、积雪荷载，不会出现棚面颤振、连接件疲劳开裂的问题。棚面采用双曲面张拉式的造型，不是简单的平面板材，中间高前后两侧低的弧度设计，一方面能让雨水顺着棚面弧度自然流向两侧的排水区域，不会在棚面积水渗漏，另一方面曲面造型比平面棚的抗风性能提升不少，强风天气下气流能顺着曲面导流，不会形成大面积的风阻抬升力。棚面下方的龙骨采用密排的薄壁方管排布，既能给棚面提供均匀的支撑力，避免棚面长期使用出现局部凹陷，也能减少单根龙骨的受力负荷，延长整体结构的使用寿命。

　　实际使用场景里，这个车棚除了给停放的车辆遮挡正午的直射阳光，降低夏季车内的暴晒升温幅度，还能遮挡小雨、落叶、高空坠物，减少车辆日常停放的清洁维护频次，棚面的挑出长度刚好覆盖车辆的前挡风玻璃区域，不会遮挡驾驶人进出车位时的观察视线，立柱的高度设定在2.4米，既满足常规家用车、SUV的通行高度要求，也不会因为过高导致棚面遮阳挡雨的效果打折扣。建模过程里特意把所有连接节点都做了1:1的还原，包括立柱和斜撑的焊接坡口、法兰盘的螺栓孔位、棚面龙骨的连接卡扣位置，结构工程师拿到模型后可以直接提取零件图做生产下料，不需要再二次调整节点尺寸，安装施工方也能通过模型直观看到每个构件的安装位置，减少现场的安装错位问题。另外这个结构的所有型材都选用常规市场流通的标准规格方管，没有定制特殊截面的构件，采购时不需要单独开模生产，能有效控制整体的制造成本，后期如果出现构件损坏，也能很方便地采购替换件，降低后期的维护成本。棚面的张拉边界做了包边处理，和龙骨的连接采用可拆卸的卡扣固定，后期如果棚面出现老化破损，不需要拆解整体骨架就能单独更换棚面材料，维护操作十分便捷。
