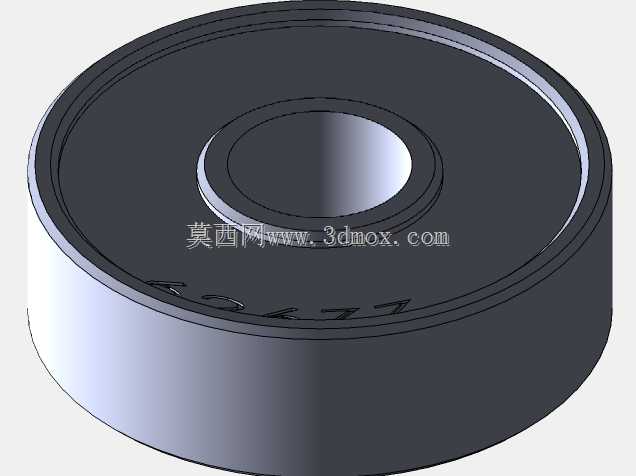

626ZZ微型深沟球滚动轴承结构

　　日常做小型传动结构选型时，626ZZ这类微型滚珠轴承的出镜率极高，小到桌面级3D打印机的送料辊支撑、消费级无人机的旋翼转轴，再到小型伺服电机的输出端定位、精密仪器的旋钮调节机构，但凡需要低摩擦旋转支撑、安装空间局促的场景，几乎都能看到它的身影。不同于大尺寸重载轴承需要考量径向载荷冗余、润滑脂寿命周期，这类微型轴承的设计核心，始终围绕小空间内的旋转精度保持、低启动阻力做平衡。

　　从结构上看，它采用双铁盖密封设计，也就是型号后缀ZZ的含义，两侧的冲压金属防尘盖与内圈外圈的挡边形成微小间隙配合，既可以阻挡外部环境中的粉尘、碎屑进入滚道内部，避免滚动体与滚道之间出现磨粒磨损，又不会像接触式橡胶密封那样带来额外的旋转阻力，非常适合转速偏高、运行环境粉尘不多的民用及小型工业场景。它的内径为6mm，刚好适配市面上多数6mm直径的光轴、输出轴，安装时不需要额外加工轴肩定位，依靠内圈端面与轴上的卡簧或者台阶贴合就能完成轴向固定；外径19mm，对应的安装座孔可以直接按照基轴制公差加工，压入座孔后依靠外圈与座孔的过盈配合实现外圈固定，不会出现跑外圈的问题。

　　设计建模的时候要注意，滚道的曲率半径要略大于钢球的半径，预留出合理的接触角余量，保证承受纯径向载荷的时候，钢球与内外圈滚道的接触应力分布均匀，不会出现边缘应力集中导致的早期点蚀。保持架采用浪形冲压保持架，把每颗钢球分隔在独立的兜孔内，避免钢球之间直接接触摩擦，高速旋转的时候不会出现钢球互相碰撞的异响，同时也能减少滚动体的自转滑动损耗。很多新手建模的时候容易忽略防尘盖的装配间隙，把防尘盖和内圈挡边做成零接触，实际生产装配后会出现转动卡滞的问题，正确的设计是预留0.1-0.2mm的径向间隙，既不影响密封效果，又不会额外增加摩擦阻力。实际选型应用的时候，这类轴承不能承受过大的轴向载荷，因为它的接触角接近零度，轴向承载能力仅为径向额定载荷的十分之一左右，如果安装位置存在持续的轴向力，需要搭配推力轴承使用，或者选用带接触角的角接触微型轴承。安装过程中要避免直接敲击轴承内圈或者外圈，应该使用专用的套筒压装，压力均匀作用在需要过盈配合的套圈端面上，不然很容易导致滚道出现压痕，旋转的时候出现卡顿异响。

　　日常维护方面，因为带ZZ防尘盖的轴承在出厂时已经预填了低阻尼润滑脂，正常使用工况下不需要额外补充润滑，只有在长期高温运行、润滑脂失效的情况下，才需要撬开防尘盖更换同牌号的低温润滑脂，不要随意填充高粘度的润滑脂，不然会大幅提升启动阻力，导致小型驱动电机负载过大出现丢步、过热的问题。做三维建模的时候，要准确还原钢球的排布数量、滚道的圆弧轮廓，还有内外圈的倒角尺寸，这些细节直接影响后续做装配干涉检查、工程图导出的准确性，如果倒角尺寸标注错误，实际安装时很容易出现轴承与轴肩、座孔台阶干涉，无法装配到位的问题。另外要注意，这类微型轴承的径向游隙通常选用普通组游隙，不需要特意选大游隙或者小游隙组别，除非是高温工况或者精密旋转场景，才需要对应调整游隙选型，普通传动场景下普通组游隙就能兼顾旋转灵活性和支撑刚性。
