紧凑型中柱式螺旋楼梯结构设计方案

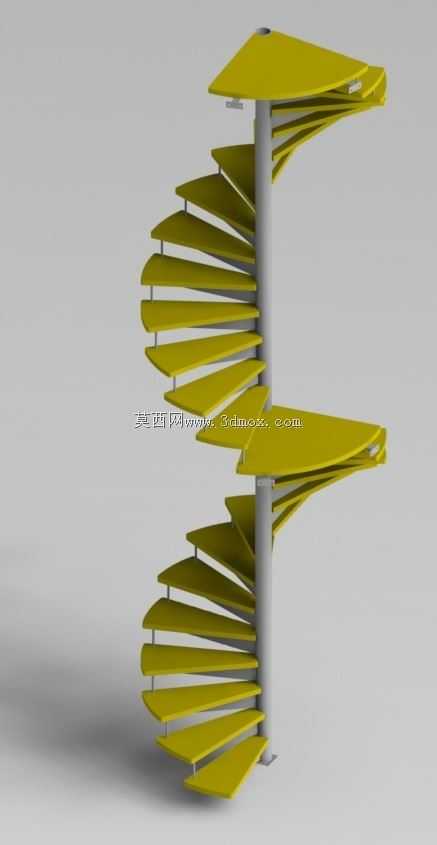

　　该螺旋楼梯采用单中柱承力的核心结构形式，区别于传统双梁弧形梯的厚重构造，整梯围绕中心竖向立柱完成所有踏步的荷载传递，适配狭小竖向空间的楼层连通需求，常见于loft夹层、小型商业空间、户外设备检修平台、别墅边角区域的竖向交通搭建，相比直跑楼梯可节省至少60%的平面投影面积，在层高2.8米至3.6米的空间内无需额外设置中间休息平台即可完成通行功能。

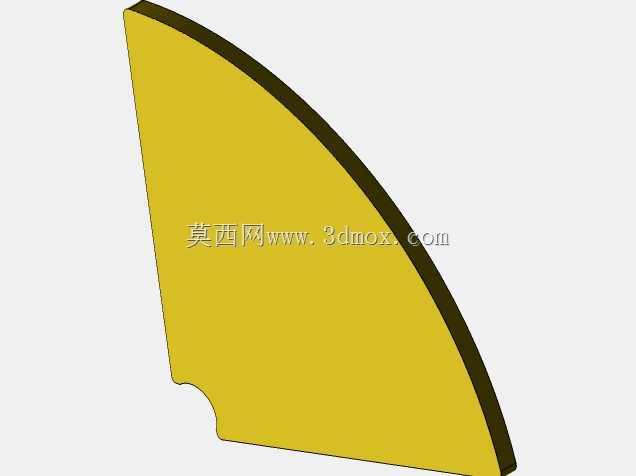

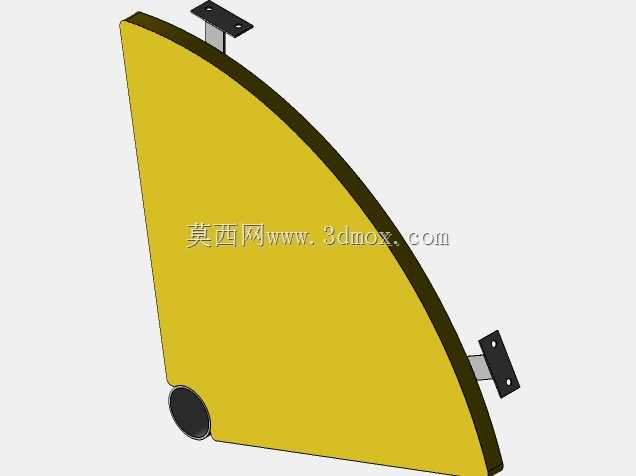

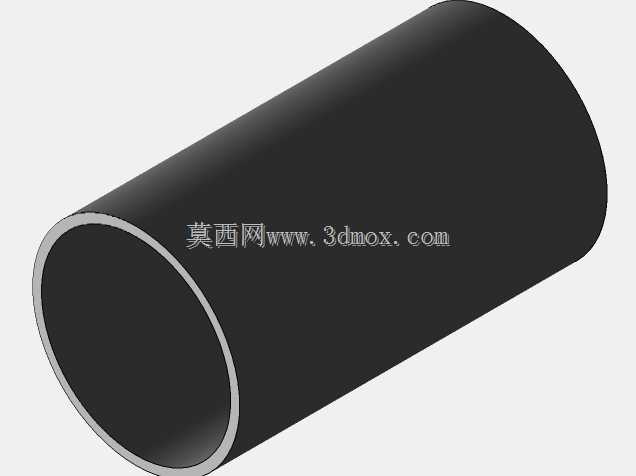

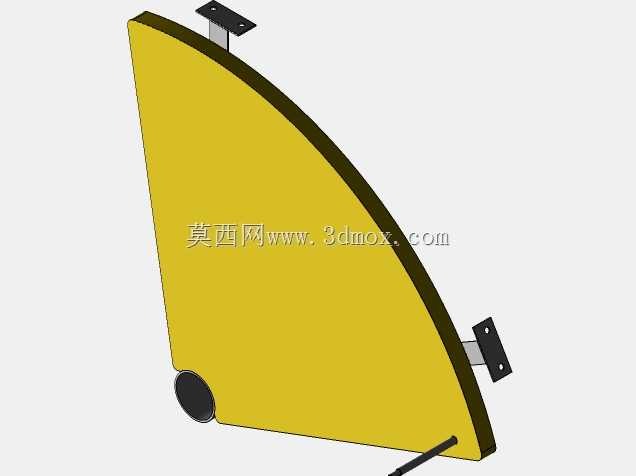

　　从结构受力逻辑来看，设计阶段优先确定中心立柱的截面参数，立柱采用空心圆管截面，在控制整体自重的同时保证抗扭与竖向承压能力，所有踏步构件均通过端部的抱箍结构与中柱连接，每块踏步为扇形切角构造，外侧边缘做圆弧收边，踏步踏面宽度从靠近中柱的100mm逐步向外过渡到外侧的260mm，符合人体工程学的落脚尺寸要求，避免通行时出现踏空风险。踏步之间通过隐藏式的连接销做定位，安装时可根据实际层高调整相邻踏步的旋转角度与竖向间距，常规设置下每旋转360度可提升2.2米至2.4米的竖向高度，整梯的平面投影直径可控制在1.6米至2.2米区间，安装时仅需在上下楼层的对应位置做立柱的预埋固定，无需在墙面额外做支撑点，对周边建筑结构的荷载要求极低。

　　设计过程中需要重点校核踏步的悬臂受力状态，每块踏步作为悬臂构件，在承受1.5kN/㎡的人行活荷载标准值时，踏步端部的下挠量需控制在跨度的1/250以内，因此踏步板材采用折弯加筋的构造形式，在踏面底部设置径向加强筋，避免长期使用后出现踏步变形、异响的问题。踏步表面做防滑纹理处理，边缘设置微小的上翻挡边，防止行走时鞋底侧滑。相邻踏步的竖向净空高度统一保持在220mm以上，整梯通行路径上的最小净空高度不小于2米，避免上下行时出现碰头问题。

　　从安装边界来看，整梯安装时仅需预留对应直径的圆形安装区域，中心立柱的上下端分别与上层楼板底面、下层地面做膨胀螺栓固定，固定点的混凝土强度需不低于C20，若安装在钢结构夹层上，需提前在夹层钢梁上焊接对应的立柱连接法兰，保证连接强度。踏步安装完成后可根据使用需求选配外侧扶手，扶手可采用圆管沿踏步外边缘螺旋上升，扶手立柱直接固定在每块踏步的外侧端部，无需额外做独立支撑。

　　这类结构的楼梯在实际应用中，除了常规的人行通行功能外，还可适配小型设备的垂直转运需求，在踏步尺寸做针对性加大后，可满足小型工具、物料的逐层搬运，相比直跑梯的长条形占地，螺旋形态的梯段在空间中更具视觉整体性，也可作为室内空间的装饰性结构构件，在工业风、极简风的空间设计中兼顾功能与视觉效果。建模过程中需要重点处理踏步与中柱的连接配合公差，抱箍与立柱的配合间隙控制在0.2mm以内，保证安装时踏步可顺畅旋转调整角度，同时锁紧后无松动晃量，所有踏步的旋转角度累计误差需控制在1度以内，避免最终安装完成后梯段出现螺旋线偏移、扶手无法对齐的问题。
