简易丝杠传动对中式工装夹具结构

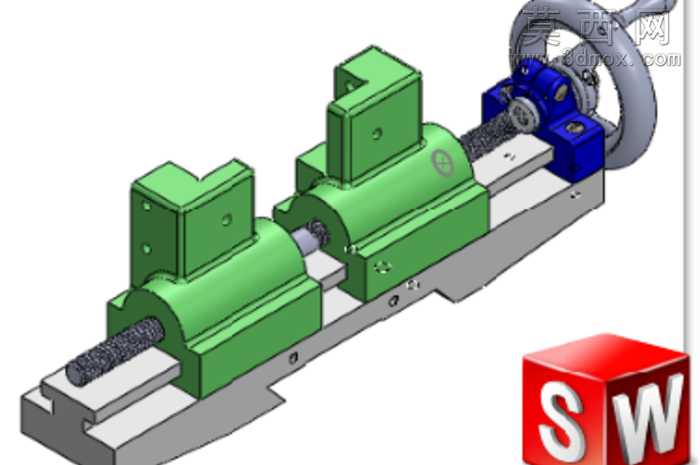

该三维模型采用SolidWorks软件完成全参数化建模，整体结构以手动丝杠传动为核心，实现两侧夹块的同步对中夹持功能。建模过程中首先搭建底部滑动基座的基准特征，以基座上的燕尾导轨为装配基准，依次完成左右两个绿色夹持块、中部丝杠传动副、端部手轮调节机构的零件建模与虚拟装配。各零件建模时严格遵循机械加工的工艺合理性，夹持块的安装面、导轨配合面均设置了合理的拔模斜度与装配倒角，丝杠与螺母的配合螺纹采用标准机械牙型参数建模，保证虚拟装配时的干涉检查结果符合实际装配要求。材质渲染方面，基座部分赋予灰色铸铁材质，表面设置轻微的磨砂质感以还原铸造件的真实外观，两侧夹持块采用亮绿色工程塑料材质，既区分了不同功能的零件模块，也符合实际工装中非金属夹持块避免划伤工件的设计逻辑，端部手轮与轴承座采用深蓝色金属漆材质，丝杠部分赋予抛光钢材质，通过不同材质的视觉区分清晰展现各部件的功能分区。结构设计上采用单根正反牙丝杠驱动两侧夹块同步移动的方案，转动端部手轮时，丝杠旋转带动两个螺母副沿导轨做相向或反向运动，实现工件的自动对中夹持，无需额外调整夹持中心，整体结构无复杂的电控或液压元件，完全依靠纯机械结构实现功能，结构简单可靠，维护成本低，适合小批量工件的装夹定位场景。设计思路围绕简易化、通用化的工装需求展开，省略了不必要的复杂锁紧机构，依靠丝杠的自锁特性实现夹持后的位置固定，整体零件数量少，加工难度低，普通的铣削、车削工艺即可完成全部零件的加工制造，装配流程简单，普通操作人员即可快速完成组装调试，可作为基础教学案例展示丝杠传动、对中机构的工作原理，也可经过简单尺寸调整后直接应用于小型工件的装夹工位。
