冲击式水轮机核心转轮装配结构设计

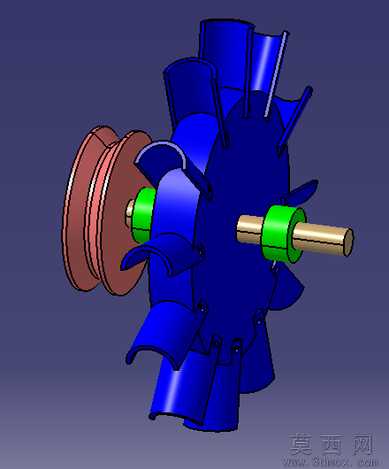

本作品为冲击式水轮机核心转轮装配的三维参数化建模成果，整体建模过程严格遵循水力机械的设计规范，先完成核心部件的参数化草图绘制，再通过拉伸、旋转、阵列等特征操作完成各零件的实体构建，最终完成整机装配约束。模型主体转轮采用蓝色工程塑料质感材质渲染，清晰呈现周向均匀分布的12个斗状水斗结构，每个水斗的曲面弧度经过精准设计，能够最大化承接水流冲击的动能，水斗与轮盘的连接部位做了圆弧过渡处理，避免应力集中问题。转轴部分采用金属黄铜材质渲染，表面做了哑光金属质感处理，两端的轴颈尺寸符合通用传动装配标准，转轴上的两个绿色定位轴套采用限位装配约束，能够精准固定转轮的轴向位置，防止运行过程中出现窜动问题。转轮左侧配套的红褐色带轮结构采用多槽式设计，可通过皮带连接后续的发电传动机构，带轮与转轴之间采用键连接的装配约束，保证扭矩传递的稳定性。建模过程中对所有配合面做了公差适配设计，转动部件之间预留了合理的装配间隙，既保证转动灵活性，又避免出现松动晃动问题。整体结构设计围绕机械能转换为电能的核心功能展开，各部件的尺寸比例经过反复校核，水斗的入水角度、出水弧度都经过优化，能够有效提升水能的利用效率，装配结构简单可靠，便于后期的维护与部件更换，可作为水力发电设备教学演示、小型水力发电装置设计研发的参考模型，也可用于相关机械结构的受力仿真分析、装配工艺模拟等场景。
