带屋顶光伏组件的砖砌民居结构设计

　　在分布式光伏民用建筑的落地场景中，屋顶搭载光伏组件的小型民居是户用光伏系统最常见的载体之一，这类结构的三维建模需要同时兼顾建筑本体的构造合理性与光伏组件的安装适配性，为户用光伏的前期方案排布、荷载校核、安装模拟提供直观的三维参考。从实际应用来看，这类带屋顶太阳能电池板的房子，主要服务于乡村自建房、城郊小型独栋民居的户用光伏发电场景，既可以满足住户日常的部分用电需求，多余电量也可通过并网实现收益，是民用分布式光伏推广中占比最高的建筑形式之一。

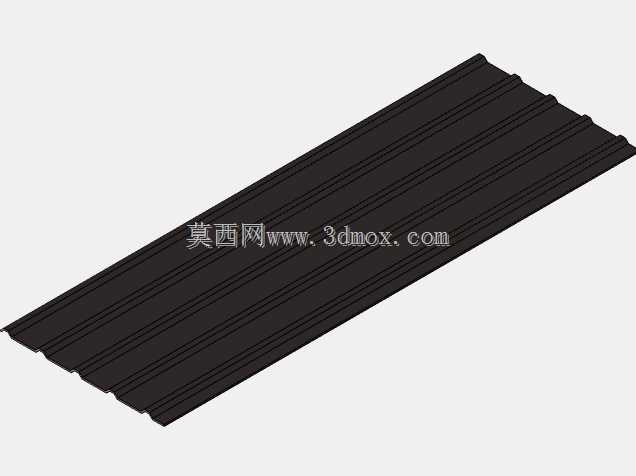

　　从结构设计思路来看，该模型还原了砖砌民居的典型构造特征：墙体采用标准红砖错缝砌筑的形式，建模时还原了砖缝的排布逻辑，墙体厚度符合民用自建房的常规承重要求，能够承载屋顶金属压型板屋面与光伏组件的总荷载，无需额外增设承重结构即可满足光伏安装的基础条件。屋面采用波纹金属压型板材质，这类屋面在乡村自建房中应用广泛，表面平整度高、防水性能好，且檩条排布间距均匀，非常适合光伏支架的固定安装，建模时还原了压型板的波纹走向与搭接细节，能够直观呈现屋面与光伏支架的贴合状态。

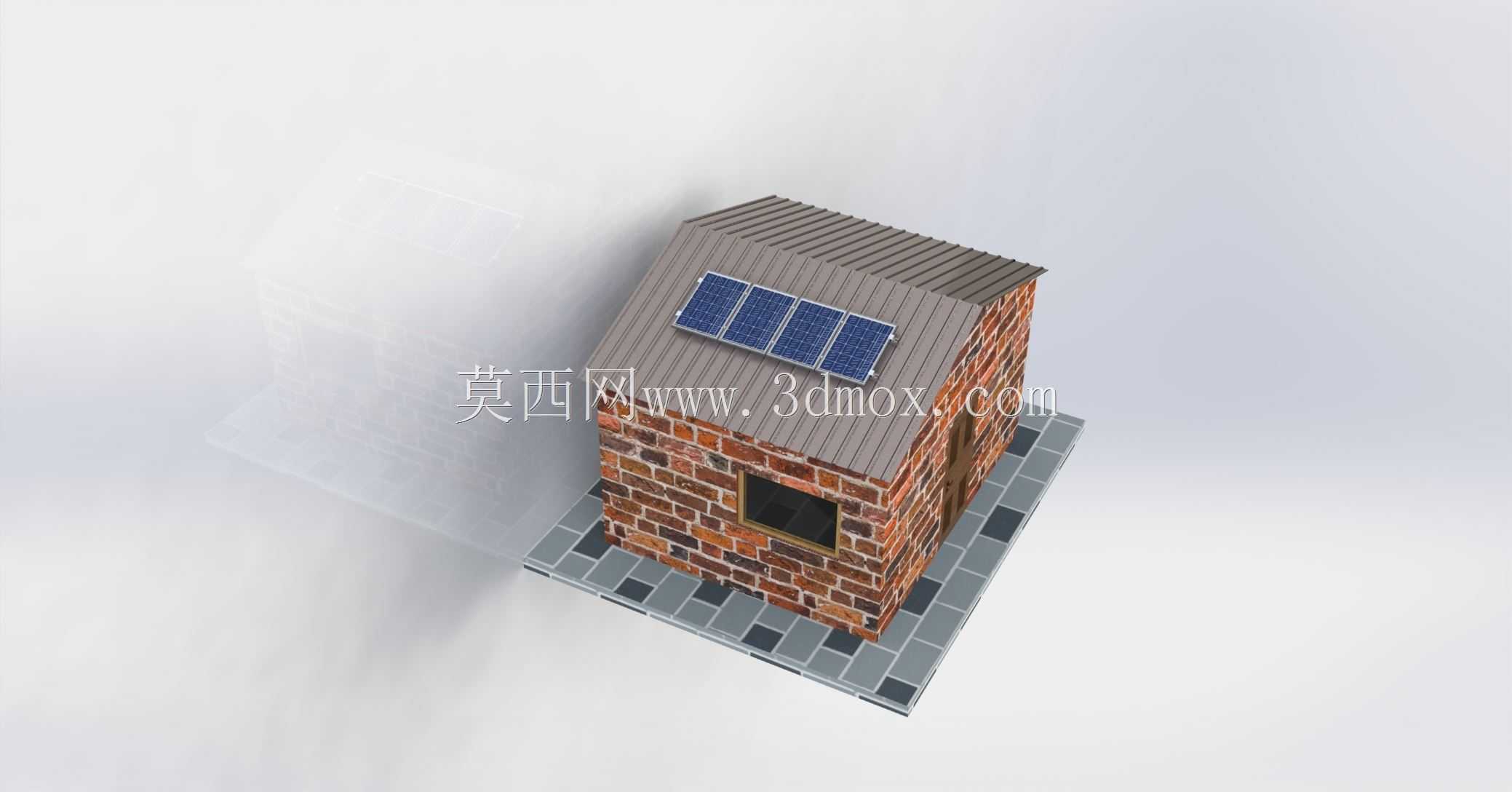

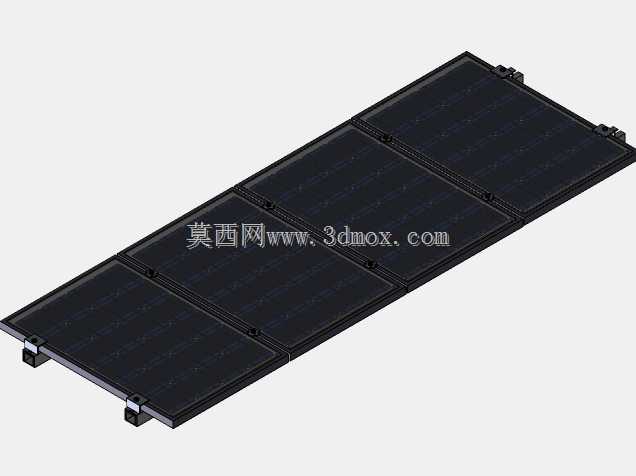

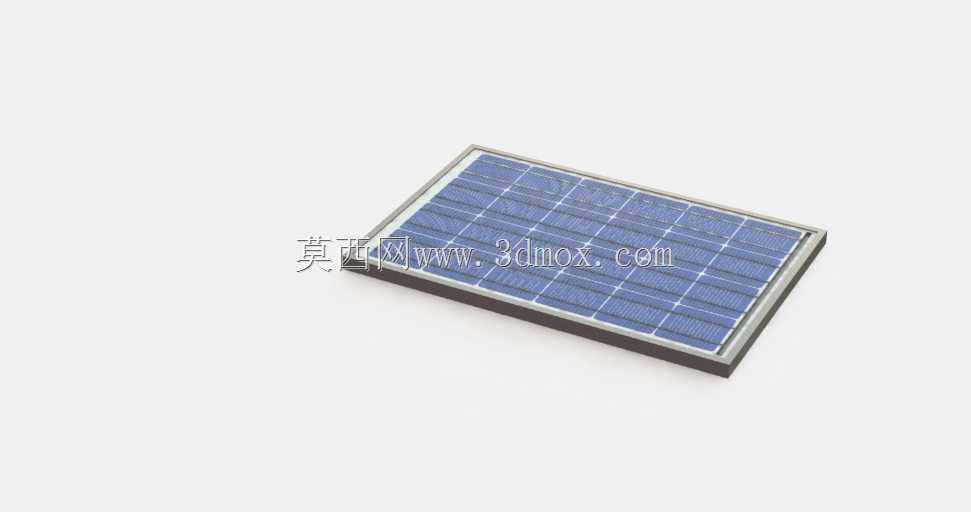

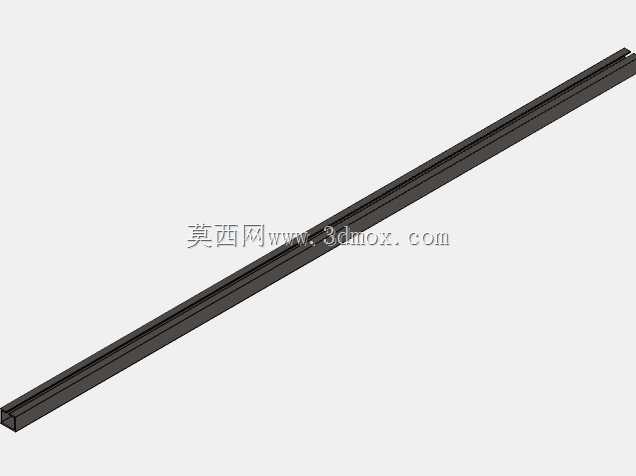

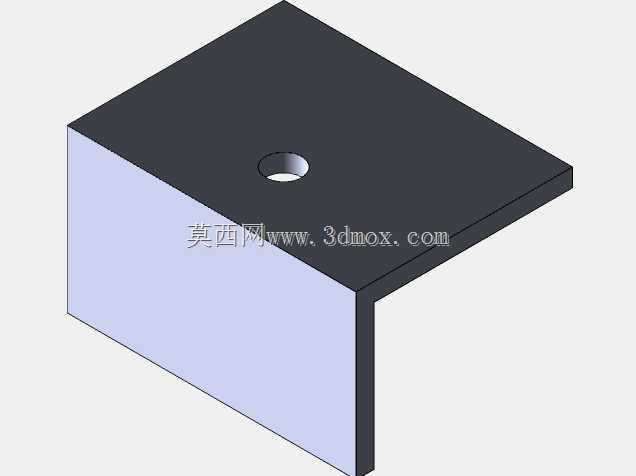

　　光伏组件的布置是该模型的核心设计部分，四块标准晶硅太阳能电池板沿屋面坡度方向顺坡排布，组件间距预留了足够的安装操作空间与散热间隙，既避免组件间互相遮挡影响发电效率，也给后期的运维清洁留出了操作面。组件通过专用支架固定在屋面檩条位置，固定点避开了压型板的波谷位置，防止安装后出现屋面渗漏问题，支架的倾角与屋面坡度保持一致，最大化适配当地的光照角度，无需额外调整支架倾角即可获得较好的发电效率。

　　从外形尺寸与安装边界来看，该模型还原的是单层小型民居的尺寸比例，房屋整体面宽与进深符合乡村小型自建房的常规尺度，基座周边预留了硬化铺装区域，既可以作为日常通行的步道，也能避免屋面排水直接冲刷房屋基础。光伏组件的整体排布宽度不超出屋面的有效安装范围，组件边缘距离屋面檐口预留了足够的安全距离，防止大风天气下组件受风载影响出现脱落风险，同时也避免组件超出屋面边界导致排水不畅。

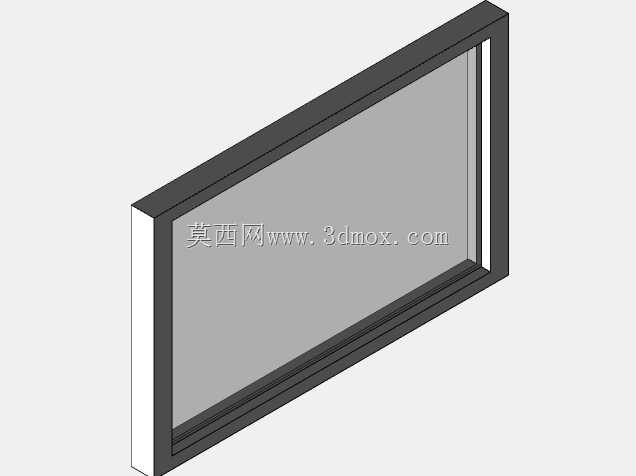

　　房屋本体的细节设计也贴合实际使用需求：侧墙设置的窗户满足室内采光要求，门窗位置的墙体做了加固处理，避免砌筑时出现结构薄弱点。屋面的排水坡度符合金属压型板屋面的常规排水要求，降雨时雨水可顺波纹方向快速排至檐口，不会在屋面积水渗漏。光伏组件的接线端预留了走线通道，线缆可沿屋面压型板的波谷位置隐蔽敷设至室内逆变器位置，无需在墙体额外开凿大量走线孔，减少对建筑本体结构的破坏。

　　在实际工程应用中，这类三维模型可以帮助户用光伏的设计人员快速完成方案演示，向住户直观展示光伏组件安装后的整体效果，同时也可以基于模型进行阴影遮挡分析、荷载校核，提前排查安装后可能出现的结构问题、遮挡问题，减少现场施工时的方案调整工作量。建模过程中对砖砌墙体、金属屋面、光伏组件的材质还原，也能够用于建筑一体化光伏的效果渲染，为项目申报、方案汇报提供可视化的支撑材料。不同于常规的建筑外观模型，该模型重点还原了光伏组件与屋面的安装配合关系，所有构件的尺寸比例都符合实际工程的安装规范，不存在结构干涉、安装空间不足等理想化设计问题，能够直接用于户用光伏项目的前期方案设计参考。
